Technische Daten • Einzelkomponenten
Warnung!
Die Befestigungsschrauben des Kühlkörpers dürfen keinesfalls gelöst werden, da
der Kühlkörper über eine thermische Kopplung mit Prozessor und Chipset verbun-
den ist. Wird diese Verbindung zerstört, muss der PPC700 ins Werk zur Reparatur
geschickt werden. Werden die Schrauben dennoch gelöst (gesichert durch ein Sie-
gel) erlischt jegliche Garantie.
Es ist möglich, dass die Oberflächentemperatur des Kühlkörpers im Betrieb auf
70°C (Warnhinweis „Heiße Oberfläche") ansteigen kann.
Abmessungen
Nennmaßbereich
bis 6 mm
über 6 bis 30 mm
über 30 bis 120 mm
über 120 bis 400
über 400 bis 1000
11,5
162 Panel PC 700 mit 945GME N270 CPU Board Anwenderhandbuch V 1.16
423
Allgemeintoleranz nach
DIN ISO 2768 mittel
± 0,1 mm
± 0,2 mm
± 0,3 mm
± 0,5 mm
± 0,8 mm
372
272

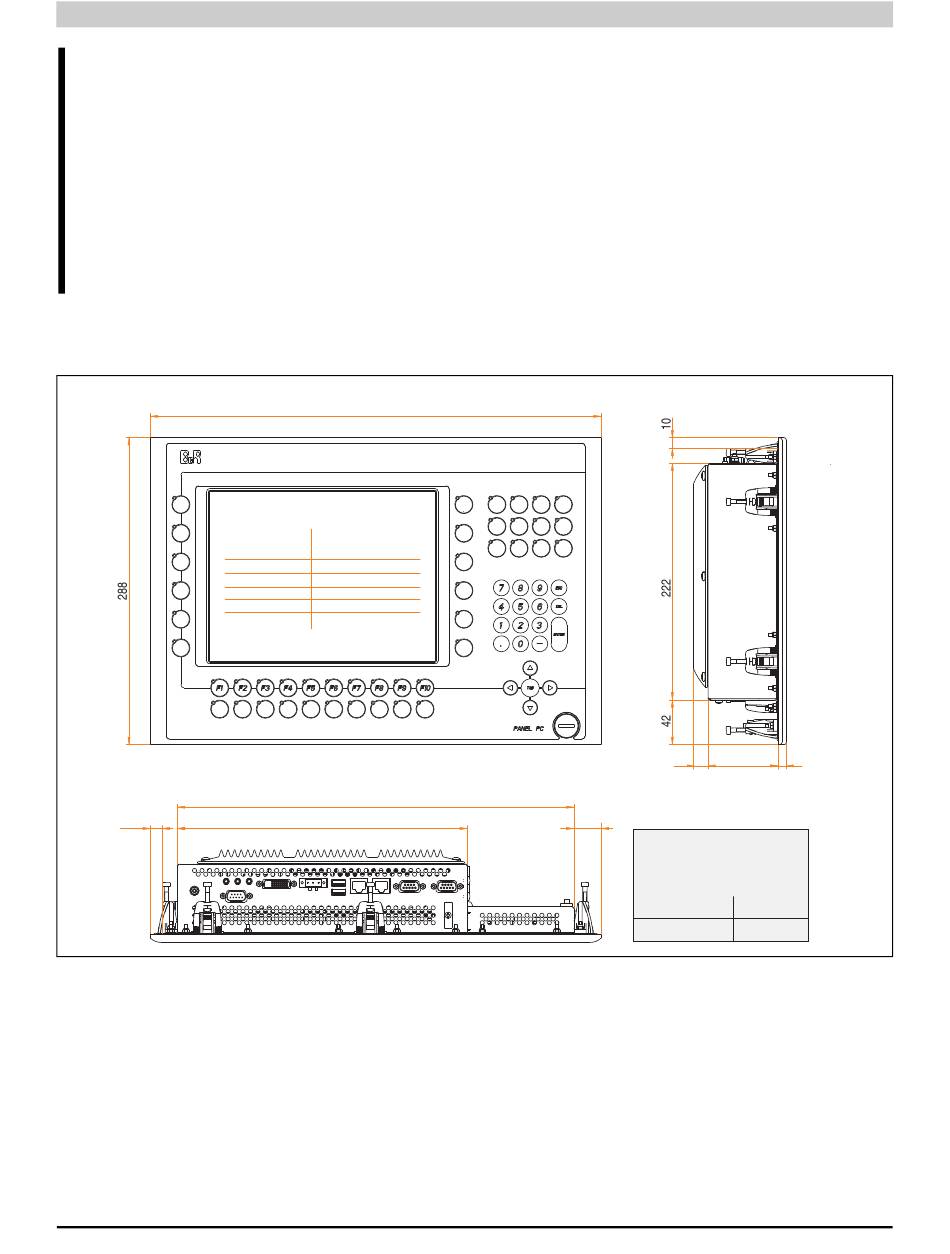

Abbildung 83: Abmessung 5PC782.1043-00

" " A 65,5
25,5
Information:
Das Maß " " ist vom verwendeten A
PPC700 Kühlkörper abhängig!
PPC700 Kühlkörper Angabe
Bestellnummer in mm
5AC700.HS01-03 12,8
8
