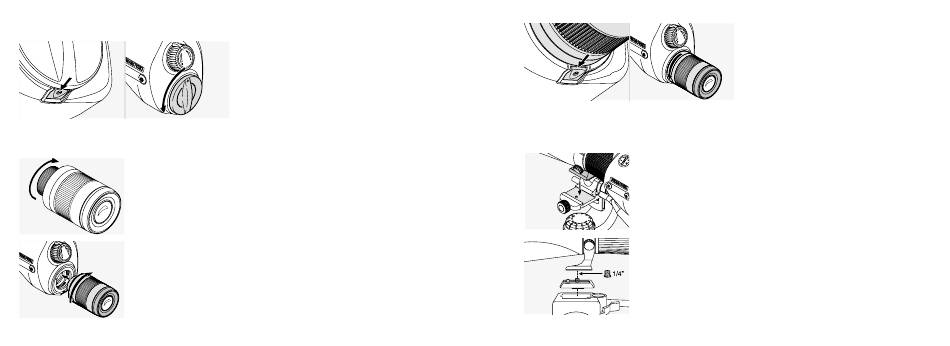

2.2 ENLEVER LE CAPUCHON PROTECTEUR A BAIONNETTE
2.3 PLACER ET RETIRER L'OCULAIRE
• Retirez le capuchon de protection à baïonnette de l'oculaire
en le tournant vers la gauche (dans le sens inverse des
aiguilles d'une montre).
• Faites correspondre la marque située sur l'oculaire à celle
figurant sur le couvercle à baïonnette.
• Insérez l'oculaire et tournez-le vers la droite (dans le sens
des aiguilles d'une montre) jusqu'à ce que le système de ver-
rouillage de l'oculaire s'immobilise.
48
Afin de retirer le capuchon, poussez
le dispositif de verrouillage situé sur
le corps vers l'avant (en direction de
l'objectif) et tournez le capuchon pro-
tecteur à baïonnette vers la gauche
(dans le sens inverse des aiguilles d'une
montre).
STR / DE
STR / FR
2.4 MONTAGE SUR LA TETE DU TREPIED
SWAROVSKI OPTIK Tête de trépied
Le pied du trépied (AS) se monte directement dans la PTH et
CTH tête de trépied SWAROVSKI OPTIK.
Autres têtes de trépied
La pièce de raccord au trépied est équipée d'un filet de
raccord de 3/8˝ UNC. La vis de recouvrement intégrée
réduit le filet de raccord a 1/4˝ UNC. Ainsi, la longue-vue
d'observation convient pour chaque tête de trépied standard,
soit directement, soit au moyen d'une plaque d'adaptation.
• Pour retirer l'oculaire, tirez vers l'avant
son dispositif de verrouillage situé sur le
corps (en direction de l'objectif) et faites
tourner l'oculaire vers la gauche (dans le
sens inverse des aiguilles d'une montre)
jusqu'à ce qu'il puisse être retiré.
STR / DE
STR / FR
