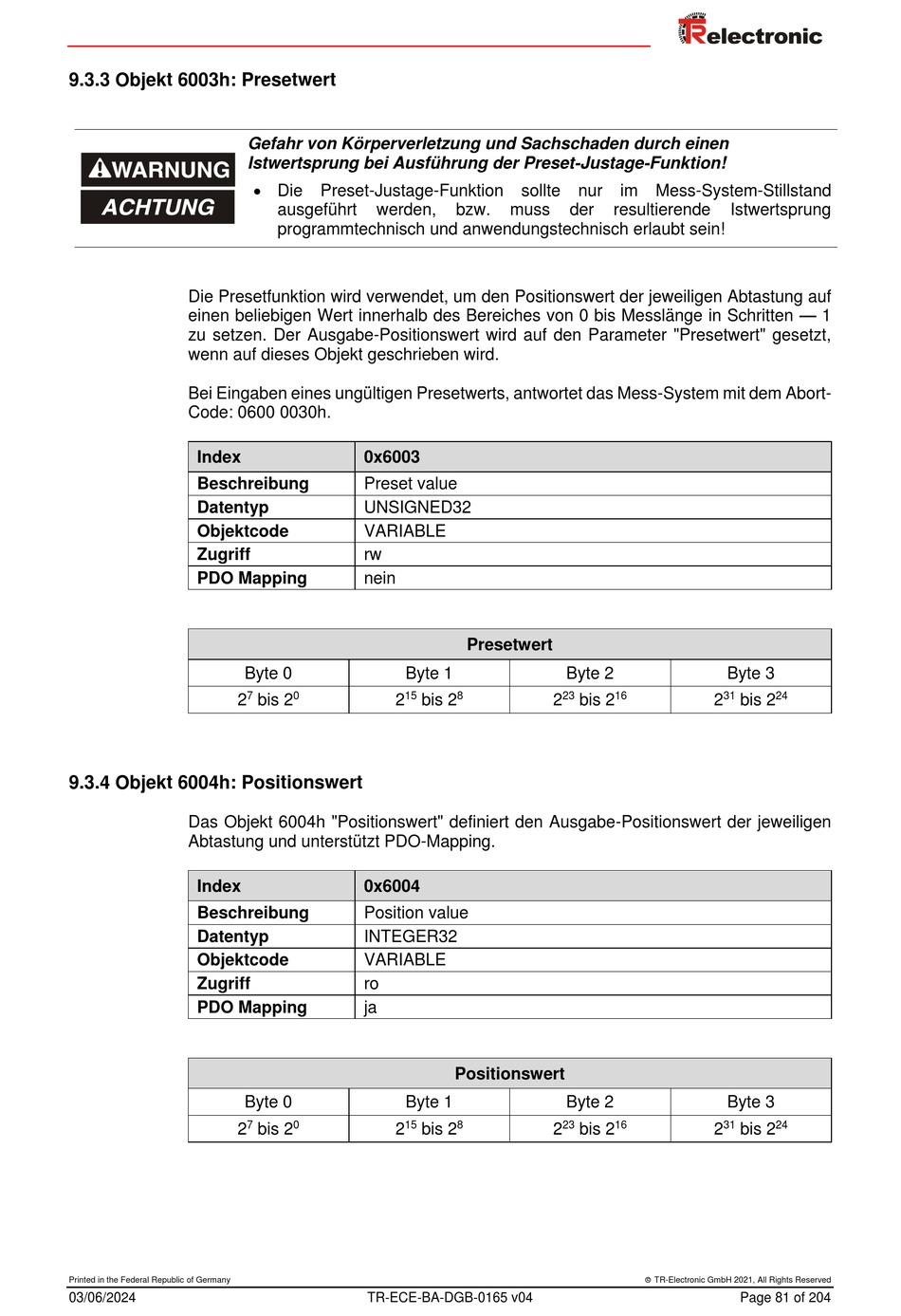

9.3.3 Objekt 6003h: Presetwert
Die Presetfunktion wird verwendet, um den Positionswert der jeweiligen Abtastung auf
einen beliebigen Wert innerhalb des Bereiches von 0 bis Messlänge in Schritten — 1
zu setzen. Der Ausgabe-Positionswert wird auf den Parameter "Presetwert" gesetzt,
wenn auf dieses Objekt geschrieben wird.
Bei Eingaben eines ungültigen Presetwerts, antwortet das Mess-System mit dem Abort-
Code: 0600 0030h.
Index
Beschreibung
Datentyp
Objektcode
Zugriff
PDO Mapping
2
9.3.4 Objekt 6004h: Positionswert
Das Objekt 6004h "Positionswert" definiert den Ausgabe-Positionswert der jeweiligen
Abtastung und unterstützt PDO-Mapping.
Index
Beschreibung
Datentyp
Objektcode
Zugriff
PDO Mapping
2
Printed in the Federal Republic of Germany
03/06/2024
Gefahr von Körperverletzung und Sachschaden durch einen
Istwertsprung bei Ausführung der Preset-Justage-Funktion!
• Die
Preset-Justage-Funktion sollte nur im Mess-System-Stillstand
ausgeführt werden,
programmtechnisch und anwendungstechnisch erlaubt sein!
0x6003
Preset value
UNSIGNED32
VARIABLE
rw
nein
Byte 0 Byte 1
7 0 15
bis 2 2
0x6004
Position value
INTEGER32
VARIABLE
ro
ja
Byte 0 Byte 1
7 0 15
bis 2 2
TR-ECE-BA-DGB-0165 v04
bzw. muss der
Presetwert
Byte 2
8 23
bis 2 2 bis 2
Positionswert
Byte 2
8 23
bis 2 2 bis 2
resultierende Istwertsprung
Byte 3
16 31 24
2 bis 2
Byte 3
16 31 24
2 bis 2
