Gesamtbedienungsanleitung
Für

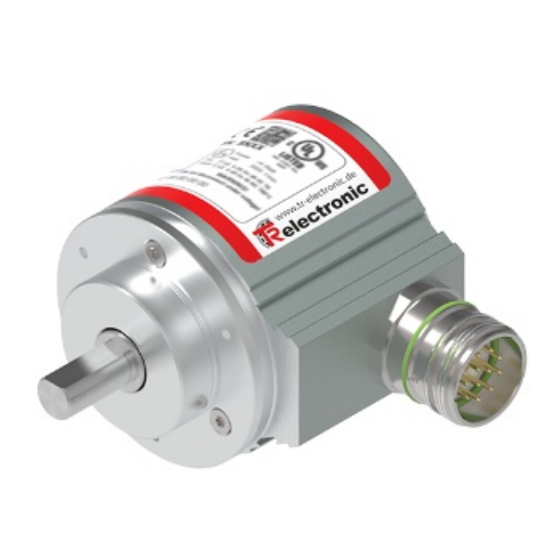

CMV22S*4096/1 ANA_I 1/4"X12
CMV22S*4096/1 ANA_I 1/4"X12
Material Nr.
CMV22S-00004
CMV22S-00004
Generiert am
25.08.2024
25.08.2024
Enthält Originalbedienungsanleitung
Enthält Originalbedienungsanleitung
Dokumentationsabschnitte
Montageanleitung de/en Baureihe 582/802/1102 Montageanleitung
Betriebsanleitung de/en Baureihe 362/582/802/1102 SSI TRWinp.
Konformitätserklärung de/en EU-Konformitätserklärung ECE (EMV+RoHS)
Konformitätserklärung de/en UKCA, Konformitätserkl. ECE (EMV+RoHS)
Technische Daten
Seite 1/1
TR-ECE-BA-DGB-0175-01.pdf
TR-ECE-BA-DGB-0141-06.pdf
TR-ECE-KE-DGB-0374-06.pdf
TR-ECE-KE-GB-0375-06.pdf
Änderungen vorbehalten.
TR-Electronic GmbH
Eglishalde 6
78647 Trossingen
Tel. +49 (0) 7425 228-0
info@tr-electronic.de
www.tr-electronic.de

Werbung

loading

Verwandte Anleitungen für TR-Electronic CMV22S 4096/1 ANA I 1/4'X12 Serie

Inhaltszusammenfassung für TR-Electronic CMV22S 4096/1 ANA I 1/4'X12 Serie

  • Seite 1 TR-ECE-BA-DGB-0175-01.pdf Betriebsanleitung de/en Baureihe 362/582/802/1102 SSI TRWinp. TR-ECE-BA-DGB-0141-06.pdf Konformitätserklärung de/en EU-Konformitätserklärung ECE (EMV+RoHS) TR-ECE-KE-DGB-0374-06.pdf Konformitätserklärung de/en UKCA, Konformitätserkl. ECE (EMV+RoHS) TR-ECE-KE-GB-0375-06.pdf Technische Daten Änderungen vorbehalten. TR-Electronic GmbH Eglishalde 6 78647 Trossingen Tel. +49 (0) 7425 228-0 info@tr-electronic.de Seite 1/1 www.tr-electronic.de...
  • Seite 2 Seite 2 - 28 Page 29 - 55 Drehgeber Baureihe: - 582 - 802 - 1102 Montageanleitung...
  • Seite 3 TR Electronic GmbH D-78647 Trossingen Eglishalde 6 Tel.: (0049) 07425/228-0 Fax: (0049) 07425/228-33 E-mail: info@tr-electronic.de www.tr-electronic.de Urheberrechtsschutz Dieses Handbuch, einschließlich den darin enthaltenen Abbildungen, ist urheberrechtlich geschützt. Drittanwendungen dieses Handbuchs, welche von den urheberrechtlichen Bestimmungen abweichen, sind verboten. Die Reproduktion, Übersetzung sowie die elektronische und fotografische Archivierung und...
  • Seite 4 Inhaltsverzeichnis Inhaltsverzeichnis ..........................3 Änderungs-Index ..........................4 1 Allgemeines ............................. 5 1.1 Geltungsbereich / Typenschlüssel ..................5 1.2 Mitgeltende Dokumente ......................5 1.3 EU-Konformitätserklärung ...................... 6 1.4 Verwendete Abkürzungen und Begriffe .................. 6 2 Grundlegende Sicherheitshinweise ....................7 2.1 Symbol- und Hinweis-Definition ....................7 2.2 Verpflichtung des Betreibers vor der Inbetriebnahme ............
  • Seite 5 Änderungs-Index Änderungs-Index Änderung Datum Index Erstausgabe 07.07.2023 Gültigkeit für Mess-Systeme in ATEX-Schutzgehäuse 24.10.2023  TR Electronic GmbH 2023, All Rights Reserved Printed in the Federal Republic of Germany Page 4 of 55 TR-ECE-BA-DGB-0175 v01 10/24/2023...
  • Seite 6 • anlagenspezifische Betriebsanleitungen des Betreibers • diese Montageanleitung • Steckerbelegung • schnittstellenspezifisches Benutzerhandbuch • das bei der Lieferung bereitgestellte Produktbegleitblatt • Produktdatenblatt (www.tr-electronic.de/produktselektor) • optional: -Benutzerhandbuch  TR Electronic GmbH 2023, All Rights Reserved Printed in the Federal Republic of Germany...
  • Seite 7 Allgemeines 1.3 EU-Konformitätserklärung Die Mess-Systeme wurden unter Beachtung geltender europäischer bzw. internationaler Normen und Richtlinien entwickelt, konstruiert und gefertigt. Eine entsprechende Konformitätserklärung kann bei der Firma TR Electronic GmbH angefordert werden. Der Hersteller der Produkte, die TR Electronic GmbH in D-78647 Trossingen, besitzt ein zertifiziertes Qualitätssicherungssystem gemäß...
  • Seite 8 2 Grundlegende Sicherheitshinweise 2.1 Symbol- und Hinweis-Definition bedeutet, dass Tod oder schwere Körperverletzung eintreten kann, wenn die entsprechenden Vorsichtsmaßnahmen nicht getroffen werden. bedeutet, dass eine leichte Körperverletzung eintreten kann, wenn die entsprechenden Vorsichtsmaßnahmen nicht getroffen werden. bedeutet, dass ein Sachschaden eintreten kann, wenn die entsprechenden Vorsichtsmaßnahmen nicht getroffen werden.
  • Seite 9 Grundlegende Sicherheitshinweise 2.2.1 UL / CSA – Zulassung Mess-Systeme mit dieser Zulassung sind auf dem Typenschild mit dem UL-Symbol gekennzeichnet: Die Mess-Systeme entsprechen den folgenden UL / cUL -Anforderungen: • US Standard UL508, Industrial Control Equipment • Canadian Standard CSA C22.2 No. 107.1-01, General Use Power Supplies Die Inbetriebnahme dieser Mess-Systeme ist deshalb erst dann erlaubt, wenn festgestellt wurde, dass die Anlage/Maschine in die das Mess-System eingebaut werden soll, folgenden Anforderungen genügt:...
  • Seite 10 2.3 Allgemeine Gefahren bei der Verwendung des Produkts Das Produkt, nachfolgend als Mess-System bezeichnet, ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gefertigt. Dennoch können nicht bestimmungsgemäßer Verwendung Gefahren für Leib und Leben des Benutzers oder Dritter bzw.
  • Seite 11 Grundlegende Sicherheitshinweise 2.6 Einsatz in explosionsfähigen Atmosphären Für den Einsatz in explosionsfähigen Atmosphären wird das Standard Mess-System je nach Anforderung in ein entsprechendes Explosionsschutzgehäuse eingebaut. Die Produkte sind auf dem Typenschild mit einer zusätzlichen -Kennzeichnung gekennzeichnet. Die „Bestimmungsgemäße Verwendung“, sowie alle Informationen für den gefahrlosen Einsatz des ATEX-konformen Mess-Systems in explosionsfähigen Atmosphären sind im -Benutzerhandbuch enthalten.
  • Seite 12 2.8 Organisatorische Maßnahmen • Die mitgeltenden Dokumente müssen ständig am Einsatzort des Mess-Systems griffbereit aufbewahrt werden. • Ergänzend zu den mitgeltenden Dokumenten sind allgemeingültige gesetzliche und sonstige verbindliche Regelungen zur Unfallverhütung und zum Umweltschutz zu beachten und müssen vermittelt werden. •...
  • Seite 13 Grundlegende Sicherheitshinweise 2.10 Sicherheitstechnische Hinweise • Zerstörung, Beschädigung bzw. Funktionsbeeinträchtigung des Mess-Systems und Gefahr von Körperverletzung! ➢ Verdrahtungsarbeiten, Öffnen und Schließen von elektrischen Verbindungen nur im spannungslosen Zustand durchführen. ➢ Keine Schweißarbeiten vornehmen, wenn das Mess-System bereits verdrahtet bzw. eingeschaltet ist. ➢...
  • Seite 14 3 Transport / Lagerung Transport – Hinweise Gerät nicht fallen lassen oder starken Schlägen aussetzen! Nur Original-Verpackung verwenden! Unsachgemäßes Verpackungsmaterial kann beim Transport Schäden am Gerät verursachen. Lagerung Lagertemperatur: siehe Produktdatenblatt Trocken lagern  TR Electronic GmbH 2023, All Rights Reserved Printed in the Federal Republic of Germany 10/24/2023 TR-ECE-BA-DGB-0175 v01...
  • Seite 15 Montagehinweise / Schema 4 Montagehinweise / Schema Die kundenseitige Anbindung des Mess-Systems ist von der Wellenausführung und der Flanschart abhängig. Sie besteht aus der Wellenmontage, welche die Kundenwelle mit der Mess-System-Welle verbindet, und der Flanschmontage, die das Mitdrehen des Mess-System-Gehäuses verhindert. Die nachfolgenden Prinzip-Darstellungen von Montagearten sind allgemeingültig für die Mess-System-Baureihen 582, 802 und 1102 und können deshalb vom tatsächlichen Aussehen des Mess-Systems abweichen.
  • Seite 16 4.1.2 Flansch-Montage ➢ Das Mess-System wird maschinenseitig mittels drei Schrauben an den Flansch (Zentrierbund) montiert. ➢ Die Flanschplatte zur Montage an der Maschine sollte einen passenden Zentrierbund besitzen. ➢ Die Schrauben müssen mit einem Anzugsmoment von 2,2 Nm angezogen und mit mittelfester Schraubensicherung gegen unbeabsichtigtes Lösen gesichert werden.
  • Seite 17 Montagehinweise / Schema 4.1.4 Servoklammern ➢ Abmaße, sowie individuelle Montagemöglichkeiten, sind der kundenspezifischen Zeichnung zu entnehmen. ➢ Zur Montage werden 3 Servoklammern verwendet, die um 120° versetzt um das Mess-System verteilt werden und mit jeweils einer M4-Schraube auf der Flanschplatte befestigt werden. ➢...
  • Seite 18 4.1.5 Spannpratzen ➢ Abmaße, sowie individuelle Montagemöglichkeiten, sind der kundenspezifischen Zeichnung zu entnehmen. ➢ Zur Montage werde 2 Spannpratzen verwendet, die möglichst um 180° versetzt montiert und mit jeweils zwei M4-Schrauben auf der Flanschplatte befestigt werden. ➢ Zur Befestigung der Spannpratzen auf der Flanschplatte sollten M4-Stahlschrauben (empfohlen: beschichtete Stahlschrauben, z.B.
  • Seite 19 Montagehinweise / Schema 4.2 Sacklochwelle / Hohlwelle Da die Einbausituation applikationsabhängig ist, haben die folgenden Hinweise keinen An- spruch auf Vollständigkeit. 4.2.1 Montage des Klemmrings (Allgemein) ➢ Abmaße, sowie individuelle Montagemöglichkeiten, sind der kundenspezifischen Zeichnung zu entnehmen. ➢ Die Montage des Mess-Systems ist auf einer fettfreien Welle vorzunehmen. ➢...
  • Seite 20 C_H582 (Hohlwelle) mit Drehmomentstütze (DMS) mit Flanschring Stift/Nut (FRSN) C_S582 (Sacklochwelle) mit Drehmomentstütze (DMS) mit Flanschring Stift/Nut (FRSN)  TR Electronic GmbH 2023, All Rights Reserved Printed in the Federal Republic of Germany 10/24/2023 TR-ECE-BA-DGB-0175 v01 Page 19 of 55...
  • Seite 21 Montagehinweise / Schema C_H802 (Hohlwelle) mit Drehmomentstütze (DMS) mit Flanschring Stift/Nut (FRSN) C_H1102 (Hohlwelle) mit Drehmomentstütze (DMS) mit Flanschring Stift/Nut (FRSN)  TR Electronic GmbH 2023, All Rights Reserved Printed in the Federal Republic of Germany Page 20 of 55 TR-ECE-BA-DGB-0175 v01 10/24/2023...
  • Seite 22 4.2.1.2 Klemmring Varianten Klemmring Frontseitig: Der Klemmring sitzt bei dieser Befestigungsart zwischen dem Mess-System und dem Anbaugerät, d.h. auf der Seite des Flansches. Abbildung 6: Beispiel für Klemmring frontseitig Klemmring Hinten: Der Klemmring befindet sich bei dieser Befestigungsart hinter dem Mess-System und liegt somit gegenüber des Anbaugerätes.
  • Seite 23 Federblech korrosionsbeständig industrieller Atmosphäre. Besondere Umgebungsbedingungen / Medien müssen mit TR-Electronic abgeklärt werden. ➢ Unsachgemäß montierte oder beschädigte Drehmomentstützen dürfen nicht verwendet werden. ➢ Die Montagevorschriften für die Klemmringmontage müssen beachtet werden, siehe Kap.: 4.2.1 „Montage des Klemmrings (Allgemein)“.  TR Electronic GmbH 2023, All Rights Reserved...
  • Seite 24 Drehmomentstütze mit einem Flügel: Komponenten: 1: Mess-System 2: M3-Zylinderkopfschraube 3: Unterlegscheibe 4: Drehmomentstütze 5: M3-Gewindebohrung 6: Passfeder, gemäß Art.- Nr.-bezogene Zeichnung 7: Maschine 8: Antriebswelle Abbildung 9: Montage mit Drehmomentstütze (Federblech mit einem Flügel), Prinzip-Darstellung Drehmomentstütze mit zwei Flügeln: Komponenten: 1: Mess-System 2: 2x M3-Zylinderkopfschraube 3: 2x Unterlegscheibe...
  • Seite 25 Montagehinweise / Schema 4.2.4 Gelenkstange als Drehmomentstütze ➢ Abmaße, sowie individuelle Montagemöglichkeiten, sind in der kundenspezifischen Zeichnung ersichtlich. Die Spezifikationen der Gelenkstange, wie z.B. der zulässige Kippwinkel des Gelenkkopfs, sind den individuellen technischen Daten des Herstellers zu entnehmen. ➢ Für Montage wird Gelenkkopfstab...
  • Seite 26 Montagevarianten: Abbildung 12: Gelenkkopfstab – Montagevarianten 4.3 Integriertes Kupplungsstück Komponenten: 1: Mess-System 2: Flanschring (kundenspezifisch) 3: PU-Kupplungselement 4: Kupplungsstück 5: Antriebswelle Abbildung 13: Montage mit integriertem Kupplungsstück, Prinzip-Darstellung kein Lieferumfang Mess-Systeme mit integrierter Kupplung sind eigenständige Geräte und können nicht durch Umbau eines Standardgerätes mit Welle hergestellt werden.
  • Seite 27 Montagehinweise / Schema Montage-Beispiel: Abbildung 14: Montage-Beispiel mit integriertem Kupplungsstück Verbinden der Kupplungsstücke: Die Kupplungen können entweder eine Radial– ( Kr) oder eine Winkelverlagerung ( Kw) aufnehmen. Sorgfältiges und genaues Ausrichten der Wellen erhöht die Lebensdauer der Kupplungen. Die zu verbindenden Wellenenden sollten unmittelbar vor und hinter der Kupplung gelagert werden.
  • Seite 28 5 Zubehör www.tr-electronic.de/produkte/drehgeber/zubehoer.html  TR Electronic GmbH 2023, All Rights Reserved Printed in the Federal Republic of Germany 10/24/2023 TR-ECE-BA-DGB-0175 v01 Page 27 of 55...
  • Seite 29 Zubehör  TR Electronic GmbH 2023, All Rights Reserved Printed in the Federal Republic of Germany Page 28 of 55 TR-ECE-BA-DGB-0175 v01 10/24/2023...
  • Seite 30 Rotary Encoder Series: - 582 - 802 - 1102 Assembly Instructions  TR Electronic GmbH 2023, All Rights Reserved Printed in the Federal Republic of Germany 10/24/2023 TR-ECE-BA-DGB-0175 v01 Page 29 of 55...
  • Seite 31 D-78647 Trossingen Eglishalde 6 Tel.: (0049) 07425/228-0 Fax: (0049) 07425/228-33 email: info@tr-electronic.de www.tr-electronic.com Copyright protection This Manual, including the illustrations contained therein, is subject to copyright protection. Use of this Manual by third parties in contravention of copyright regulations is not permitted. Reproduction, translation as well as electronic and photographic archiving and modification require the written content of the manufacturer.
  • Seite 32 Contents Contents .............................. 31 Revision index ............................ 32 1 General information ........................33 1.1 Applicability / Type designation code ..................33 1.2 Other applicable documents ....................33 1.3 EU Declaration of conformity ....................34 1.4 Abbreviations and definitions ....................34 2 Basic safety instructions ........................
  • Seite 33 Revision index Revision index Revision Date Index First release 07/07/2023 Validity for measuring systems in ATEX protective enclosure 10/24/2023  TR Electronic GmbH 2023, All Rights Reserved Printed in the Federal Republic of Germany Page 32 of 55 TR-ECE-BA-DGB-0175 v01 10/24/2023...
  • Seite 34 • these Assembly Instructions • Pin assignment • interface-specific User Manual • the product accompanying sheet provided at the time of delivery • Product data sheet (www.tr-electronic.com/product-selector) • optional: User Manual  TR Electronic GmbH 2023, All Rights Reserved Printed in the Federal Republic of Germany...
  • Seite 35 General information 1.3 EU Declaration of conformity The measuring systems have been developed, designed and manufactured under observation of the applicable international and European standards and directives. A corresponding declaration of conformity can be requested from TR Electronic GmbH. The manufacturer of the product, TR Electronic GmbH in D-78647 Trossingen, operates a certified quality assurance system in accordance with ISO 9001.
  • Seite 36 2 Basic safety instructions 2.1 Definition of symbols and instructions means that death or serious injury can occur if the required precautions are not met. means that minor injuries can occur if the required precautions are not met. means that damage to property can occur if the required precautions are not met.
  • Seite 37 Basic safety instructions 2.2.1 UL / CSA approval Measuring systems with this approval are signed with the UL Symbol on the name plate: The measuring systems comply to the following UL / cUL -requirements: • US Standard UL508, Industrial Control Equipment •...
  • Seite 38 2.3 General risks when using the product The product, hereinafter referred to as "the measuring system", is manufactured according to state- of-the-art technology and accepted safety rules. Nevertheless, non-intended use can pose a danger to life and limb of the user or third parties, or lead to impairment of the measuring system or other property! Only use the measuring system in a technically faultless state, and only for its intended use, taking safety and hazard aspects into consideration, and observing the Other applicable documents! Faults...
  • Seite 39 Basic safety instructions 2.6 Usage in explosive atmospheres The standard measuring system must be installed in an appropriate explosion protection enclosure as required when used in explosive atmospheres. The products are labeled with an additional marking on the nameplate. The “intended use” as well as any information on the safe usage of the ATEX-compliant measuring system in explosive atmospheres are contained in the User Manual.
  • Seite 40 2.8 Organizational measures • The other applicable documents must always be kept accessible at the place of use of the measuring system. • In addition to the other applicable documents, generally applicable legal and other binding accident prevention and environmental protection regulations are to be observed and must be mediated.
  • Seite 41 Basic safety instructions 2.10 Safety information's • Destruction, damage or malfunctions of the measuring system and risk of physical injury! ➢ De-energize the system before carrying out wiring work or opening and closing electrical connections. Do not carry out welding if the measuring system has already been ➢...
  • Seite 42 3 Transportation / Storage Notes on transportation Do not drop the device or expose it to strong strokes! Only use the original packaging! The wrong packaging material can cause damage to the device during transportation. Storage Storage temperature: see product data sheet Store in a dry place ...
  • Seite 43 Instructions for mounting / schematic 4 Instructions for mounting / schematic The customer connection of the measuring system depends on the shaft design and the flange type. It consists of the shaft mounting, which connects the customer shaft with the measuring system shaft, and the flange mounting, which prevents the measuring system housing from rotating.
  • Seite 44 4.1.2 Flange mounting ➢ The measuring system is mounted to the flange (centering collar) on the machine side using three screws. ➢ The flange plate for mounting on the machine should have a suitable centering collar. ➢ The screws must be tightened to a torque of 2.2 Nm and secured against unintentional loosening with medium-strength thread locker.
  • Seite 45 Instructions for mounting / schematic 4.1.4 Servo clamps ➢ Dimensions, as well as individual mounting options, can be found in the customer-specific drawing. ➢ For mounting, 3 servo clamps are used, which are distributed around the measuring system offset by 120° and are each fastened to the flange plate with an M4 screw. ➢...
  • Seite 46 4.1.5 Clamping jaws ➢ Dimensions, as well as individual mounting options, can be found in the customer-specific drawing. ➢ For mounting, 2 clamping jaws are used, which are mounted offset by 180° if possible and fastened to the flange plate with two M4 screws each. ➢...
  • Seite 47 Instructions for mounting / schematic 4.2 Blind hole shaft / Hollow shaft The following instructions are not exhaustive as the assembly situation may be different for each application. 4.2.1 Mounting of the clamping ring (general) ➢ Dimensions and individual mounting options can be found in the customer-specific drawing. ➢...
  • Seite 48 C_H582 (hollow shaft) with torque holder (TH) with flange ring pin/groove (FRPG) C_S582 (blind hole shaft) with torque holder (TH) with flange ring pin/groove (FRPG)  TR Electronic GmbH 2023, All Rights Reserved Printed in the Federal Republic of Germany 10/24/2023 TR-ECE-BA-DGB-0175 v01 Page 47 of 55...
  • Seite 49 Instructions for mounting / schematic C_H802 (hollow shaft) with torque holder (TH) with flange ring pin/groove (FRPG) C_H1102 (hollow shaft) with torque holder (TH) with flange ring pin/groove (FRPG)  TR Electronic GmbH 2023, All Rights Reserved Printed in the Federal Republic of Germany Page 48 of 55 TR-ECE-BA-DGB-0175 v01 10/24/2023...
  • Seite 50 4.2.1.2 Clamping ring versions Clamping ring on the front: With this type of mounting, the clamping ring is located between the measuring system and the attachment, i.e. on the side of the flange. Figure 6: Example for clamping ring on the front Clamping ring on the back: With this type of mounting, the clamping ring is located behind the measuring system and is therefore opposite the attachment.
  • Seite 51 2 Nm. The torque holder must not be warped or prestressed. ➢ The Spring metal sheet is corrosion-resistant in industrial atmosphere. Special ambient conditions / media must be clarified with TR-Electronic. ➢ Improperly mounted or damaged torque supports must not be used.
  • Seite 52 Torque holder with one wing: Components: 1: Measuring system 2: M3 cylinder head screw 3: Washer 4: Torque holder 5: M3 threaded hole 6: Parallel key, according to Art.-No.-related drawing 7: Machine 8: Drive shaft Figure 9: Mounting with torque holder (Spring metal sheet with one wing), principle illustration Torque holder with two wings: Components: 1: Measuring system...
  • Seite 53 Instructions for mounting / schematic 4.2.4 Joint rod as torque holder ➢ Please refer to the customer-specific drawing for any variations in size and individual assembly options. Please refer to the manufacturer’s individual technical data for joint head rod specifications, such as the permissible tilt angle of the joint head. ➢...
  • Seite 54 Mounting variants: Figure 12: Joint rod mounting variants 4.3 Integrated coupling Components: 1: Measuring system 2: Flange ring (customer-specific) 3: PU coupling element 4: Coupling element 5: Drive shaft Figure 13: Mounting with integrated coupling, principle illustration no scope of delivery Measuring systems with integrated coupling are independent devices and cannot be manufactured by converting a standard device with shaft.
  • Seite 55 Instructions for mounting / schematic Mounting example: Figure 14: Mounting example with integrated coupling Connecting the coupling pieces: The couplings can accommodate either radial ( Kr) or angular ( Kw) misalignment. Careful and accurate alignment of the shafts increases the service life of the couplings.
  • Seite 56 5 Accessories www.tr-electronic.com/products/rotary-encoders/accessories.html  TR Electronic GmbH 2023, All Rights Reserved Printed in the Federal Republic of Germany 10/24/2023 TR-ECE-BA-DGB-0175 v01 Page 55 of 55...
  • Seite 57 Seite 2 - 32 Page 33 - 64 Drehgeber Baureihe: - 362 - 582 - 802 - 1102 _Zusätzliche Sicherheitshinweise _Installation _Inbetriebnahme _Parametrierung _Fehlerursachen und Abhilfen Benutzerhandbuch 437582...
  • Seite 58 Courier-Schrift zeigt Text an, der auf dem Display bzw. Bildschirm sichtbar ist und Menüauswahlen von Software.  < >  weist auf Tasten der Tastatur Ihres Computers hin (wie etwa <RETURN>).  TR-Electronic GmbH 2018, All Rights Reserved Printed in the Federal Republic of Germany Page 2 of 64 TR-ECE-BA-DGB-0141 v06...
  • Seite 59 5.2.4.3 26 Bit Wiederholung ........................23 5.2.5 Negative Werte ....................... 25 5.3 Position ........................... 26 5.3.1 Position ........................26  TR-Electronic GmbH 2018, All Rights Reserved Printed in the Federal Republic of Germany 07/23/2024 TR-ECE-BA-DGB-0141 v06 Page 3 of 64...
  • Seite 60 5.7.3 Nullimpulsverknüpfung .................... 30 5.7.4 Set K0 ........................31 5.7.5 Signalpegel ......................31 6 Fehlerursachen und Abhilfen ......................32  TR-Electronic GmbH 2018, All Rights Reserved Printed in the Federal Republic of Germany Page 4 of 64 TR-ECE-BA-DGB-0141 v06 07/23/2024...
  • Seite 61 - Gültigkeit um Baureihe 362 erweitert 11.11.2022 - Tannenbaum-Format entfernt - Verweis auf Montageanleitung ersetzt - Kapitel „Kabelspezifikation“ angepasst 23.07.2024 - Defaultwerte entfernt  TR-Electronic GmbH 2018, All Rights Reserved Printed in the Federal Republic of Germany 07/23/2024 TR-ECE-BA-DGB-0141 v06 Page 5 of 64...
  • Seite 62 - Baureihe 362: www.tr-electronic.de/s/S024834 - Baureihe 582: www.tr-electronic.de/s/S021100 - Baureihe 802: www.tr-electronic.de/s/S021101 - Baureihe 1102: www.tr-electronic.de/s/S021102 • optional: -Benutzerhandbuch  TR-Electronic GmbH 2018, All Rights Reserved Printed in the Federal Republic of Germany Page 6 of 64 TR-ECE-BA-DGB-0141 v06 07/23/2024...
  • Seite 63 Least Significant Bit (niederwertiges Bit) Most Significant Bit (höchstwertiges Bit) National Electrical Code Periodendauer SSI Monozeit Pausenzeit Verzögerungszeit Vorzeichen Hexadezimale Darstellung  TR-Electronic GmbH 2018, All Rights Reserved Printed in the Federal Republic of Germany 07/23/2024 TR-ECE-BA-DGB-0141 v06 Page 7 of 64...
  • Seite 64 Der gefahrlose Einsatz erfordert zusätzliche Maßnahmen bzw. Anforderungen. Diese sind vor der Erstinbetriebnahme zu erfassen und müssen entsprechend umgesetzt werden.  TR-Electronic GmbH 2018, All Rights Reserved Printed in the Federal Republic of Germany Page 8 of 64 TR-ECE-BA-DGB-0141 v06...
  • Seite 65 Von Nachteil ist aber die stark erhöhte Übertragungsdauer. Abbildung 1: Prinzip-SSI-Eingangsschaltung mit Optokoppler Abbildung 2: Prinzip SSI-Eingangsschaltung RS422 Abbildung 3: Prinzip SSI-Ausgangsschaltung RS422  TR-Electronic GmbH 2018, All Rights Reserved Printed in the Federal Republic of Germany 07/23/2024 TR-ECE-BA-DGB-0141 v06...
  • Seite 66 Richtlinie sowie die Schirmungs- und Erdungsrichtlinien in den jeweils gültigen Fassungen zu beachten. ● Es wird empfohlen, nach Abschluss der Montagearbeiten eine visuelle Abnahme mit Protokoll zu erstellen.  TR-Electronic GmbH 2018, All Rights Reserved Printed in the Federal Republic of Germany Page 10 of 64 TR-ECE-BA-DGB-0141 v06 07/23/2024...
  • Seite 67 Ausgängen zur Verfügung. Die Empfängerbausteine erkennen einen Pegel von ± 200 mV noch gültiges Signal, dies gilt allerdings nicht einer Eingangsschaltung mit Optokoppler.  TR-Electronic GmbH 2018, All Rights Reserved Printed in the Federal Republic of Germany 07/23/2024 TR-ECE-BA-DGB-0141 v06 Page 11 of 64...
  • Seite 68 Installation der Sensorleitung für SSI-Mess-Systeme sichergestellt werden. Für die Auswahl der richtigen Komponenten und für weitere Informationen sind die betreffenden Normen und Richtlinien zu beachten.  TR-Electronic GmbH 2018, All Rights Reserved Printed in the Federal Republic of Germany Page 12 of 64...
  • Seite 69 - USB-Treiber, Soft-Nr.: 490-00421 - TRWinProg, Soft-Nr.: 490-00416 - EPROGW32, Soft-Nr.: 490-00418 - LTProg, Soft-Nr.: 490-00415 – Installationsanleitung TR-E-TI-DGB-0074, Deutsch/Englisch  TR-Electronic GmbH 2018, All Rights Reserved Printed in the Federal Republic of Germany 07/23/2024 TR-ECE-BA-DGB-0141 v06 Page 13 of 64...
  • Seite 70 Mess-System-Position im Uhrzeigersinn steigend beschaltet Mess-System-Position im Uhrzeigersinn fallend mit Blick auf Anflanschung, Zählrichtungseinstellung (Kap.: 5.1.1) = steigend  TR-Electronic GmbH 2018, All Rights Reserved Printed in the Federal Republic of Germany Page 14 of 64 TR-ECE-BA-DGB-0141 v06 07/23/2024...
  • Seite 71 (n+1) als die zu übertragende Anzahl der Datenbits. Abbildung 4: Typische SSI-Übertragungssequenzen High Takt+ High Daten+ High intern re-triggerbares Monoflop Abbildung 5: SSI-Übertragungsformat  TR-Electronic GmbH 2018, All Rights Reserved Printed in the Federal Republic of Germany 07/23/2024 TR-ECE-BA-DGB-0141 v06 Page 15 of 64...
  • Seite 72 Umdrehungen Zähler/Umdrehungen Nenner eine Kommazahl sein darf. Der ausgegebene Positionswert wird mit einer Nullpunktskorrektur, der eingestellten Zählrichtung und den eingegebenen Getriebeparametern verrechnet.  TR-Electronic GmbH 2018, All Rights Reserved Printed in the Federal Republic of Germany Page 16 of 64...
  • Seite 73 16384 Formel für Getriebeberechnung: Anzahl Umdrehungen Zähler Messlänge in Schritten = Anzahl Schritte pro Umdrehung * Anzahl Umdrehungen Nenner  TR-Electronic GmbH 2018, All Rights Reserved Printed in the Federal Republic of Germany 07/23/2024 TR-ECE-BA-DGB-0141 v06 Page 17 of 64...
  • Seite 74 Zu erfassende Mechanik in Endlage bringen Den mechanisch zurückgelegten Weg in mm vermessen Istposition des Mess-Systems an der angeschlossenen Steuerung ablesen  TR-Electronic GmbH 2018, All Rights Reserved Printed in the Federal Republic of Germany Page 18 of 64 TR-ECE-BA-DGB-0141 v06...
  • Seite 75 Anzahl Umdrehungen Nenner 4096 Umdrehungen Zähler = 1348,073499 Schritte / Umdr. * 1 Umdrehung Nenner = 5521709 Schritte (abgerundet)  TR-Electronic GmbH 2018, All Rights Reserved Printed in the Federal Republic of Germany 07/23/2024 TR-ECE-BA-DGB-0141 v06 Page 19 of 64...
  • Seite 76 Abschnitt „SSI“ die Darstellungsart (2er-Komplement oder Vorzeichen und Betrag) für die negativen Werte festgelegt werden. –1 073 741 824 Untergrenze Obergrenze 1 073 741 824  TR-Electronic GmbH 2018, All Rights Reserved Printed in the Federal Republic of Germany Page 20 of 64 TR-ECE-BA-DGB-0141 v06 07/23/2024...
  • Seite 77 „Nullen“ übertragen werden. Führende „Nullen“ werden erzeugt, indem der Parameter Anzahl Datenbits größer programmiert wird, als dies von der Gesamtmesslänge her nötig wäre.  TR-Electronic GmbH 2018, All Rights Reserved Printed in the Federal Republic of Germany 07/23/2024 TR-ECE-BA-DGB-0141 v06...
  • Seite 78 Weise bis zu 5 Fehler je Codewort. Zudem lassen sich unterbrochene Takt- oder Datenleitungen im Empfangsgerät erkennen. Als Empfangsgeräte (SSI-Master) dienen TR-eigene Applikations-Module, wie z.B. die Achskassette „AK-41“.  TR-Electronic GmbH 2018, All Rights Reserved Printed in the Federal Republic of Germany Page 22 of 64 TR-ECE-BA-DGB-0141 v06...
  • Seite 79 Sonderbits werden nach dem LSB-Positionsbit angehängt. In der Einstellung „ständig 0V“ erzeugen die SSI-Sonderbits, wenn sie zum Tragen kommen, bis zum 26. Takt nachlaufende „Nullen“.  TR-Electronic GmbH 2018, All Rights Reserved Printed in the Federal Republic of Germany 07/23/2024...
  • Seite 80 1 – 22 – P 2 – P 2 S1 S2 S3 S4 S1 S2 S3 S4 Datenwort 1 Datenwort 2  TR-Electronic GmbH 2018, All Rights Reserved Printed in the Federal Republic of Germany Page 24 of 64 TR-ECE-BA-DGB-0141 v06 07/23/2024...
  • Seite 81 0x0001 0x0001 0x0001 0x0000 0x0000 0x0000 0x0000 0xFFFF 0x8001 0x9999 0x8001 0xFFFE 0x8002 0x9998 0x8002 0xFFFD 0x8003 0x9997 0x8003  TR-Electronic GmbH 2018, All Rights Reserved Printed in the Federal Republic of Germany 07/23/2024 TR-ECE-BA-DGB-0141 v06 Page 25 of 64...
  • Seite 82 6000 min befinden. Die Überdrehzahl kann als Sonderbits auf der SSI-Schnittstelle ausgegeben werden, siehe Kap.: SSI-Sonderbits. Untergrenze Obergrenze 6000  TR-Electronic GmbH 2018, All Rights Reserved Printed in the Federal Republic of Germany Page 26 of 64 TR-ECE-BA-DGB-0141 v06 07/23/2024...
  • Seite 83 Abwärts gehen gesetzt wird. 5.5.5 Bewegung Das Sonderbit ist gesetzt, solange entweder Aufwärts gehen oder Abwärts gehen gesetzt ist.  TR-Electronic GmbH 2018, All Rights Reserved Printed in the Federal Republic of Germany 07/23/2024 TR-ECE-BA-DGB-0141 v06 Page 27 of 64...
  • Seite 84 Signalbit von High (1) zu Low (0) oder von Low (0) zu High (1). Selbst Im Fehlerfall toggelt dieses weiter. Beispiel:  TR-Electronic GmbH 2018, All Rights Reserved Printed in the Federal Republic of Germany Page 28 of 64 TR-ECE-BA-DGB-0141 v06...
  • Seite 85 Umdrehungen pro Stunde 5.7 Inkremental (optional) 5.7.1 Anzahl Impulse Festlegung der ausgegebenen Impulse/Umdrehung. Untergrenze Obergrenze 65 536 Programmierbarkeit einschrittig  TR-Electronic GmbH 2018, All Rights Reserved Printed in the Federal Republic of Germany 07/23/2024 TR-ECE-BA-DGB-0141 v06 Page 29 of 64...
  • Seite 86 Länge: 90° • Parameter ”Phase”: Lage: K1 & K2 = 1 K1, voreilend Länge: 180° Lage: K1 = 1  TR-Electronic GmbH 2018, All Rights Reserved Printed in the Federal Republic of Germany Page 30 of 64 TR-ECE-BA-DGB-0141 v06 07/23/2024...
  • Seite 87 Bei einer Versorgungsspannung von US = 5 V und der Auswahl Versorgungs- spannung ist die Stromaufnahme deutlich erhöht! Dieses Verhalten muss vor allem bei Auswerteeinheiten, welche das Mess-System mitversorgen, beachtet werden.  TR-Electronic GmbH 2018, All Rights Reserved Printed in the Federal Republic of Germany 07/23/2024 TR-ECE-BA-DGB-0141 v06...
  • Seite 88 Mess-System getauscht werden. Lässt sich der Fehler auch nicht durch mehrmaliges Speicherfehler Quittieren zurücksetzen, muss das Mess-System getauscht werden.  TR-Electronic GmbH 2018, All Rights Reserved Printed in the Federal Republic of Germany Page 32 of 64 TR-ECE-BA-DGB-0141 v06 07/23/2024...
  • Seite 89 - 582 - 802 - 1102 _Additional safety instructions _Installation User Manual _Commissioning Interface _Parameterization _Cause of faults and remedies  TR-Electronic GmbH 2018, All Rights Reserved Printed in the Federal Republic of Germany 07/23/2024 TR-ECE-BA-DGB-0141 v06 Page 33 of 64...
  • Seite 90 Courier font displays text, which is visible on the display or screen and software menu selections.  < >  indicates keys on your computer keyboard (such as <RETURN>).  TR-Electronic GmbH 2018, All Rights Reserved Printed in the Federal Republic of Germany Page 34 of 64 TR-ECE-BA-DGB-0141 v06...
  • Seite 91 5.2.4.3 26-bit + repeat ........................... 55 5.2.5 Negative values ...................... 57 5.3 Position ........................... 58 5.3.1 Position ........................58  TR-Electronic GmbH 2018, All Rights Reserved Printed in the Federal Republic of Germany 07/23/2024 TR-ECE-BA-DGB-0141 v06 Page 35 of 64...
  • Seite 92 5.7.3 Zero pulse combination ................... 62 5.7.4 Set K0 ........................63 5.7.5 Signal level ......................63 6 Causes of faults and remedies ...................... 64  TR-Electronic GmbH 2018, All Rights Reserved Printed in the Federal Republic of Germany Page 36 of 64 TR-ECE-BA-DGB-0141 v06...
  • Seite 93 - Tree format removed - Reference to installation instructions replaced - Chapter “Cable definition” adapted 07/23/2024 - Default values removed  TR-Electronic GmbH 2018, All Rights Reserved Printed in the Federal Republic of Germany 07/23/2024 TR-ECE-BA-DGB-0141 v06 Page 37 of 64...
  • Seite 94 - Series 362: www.tr-electronic.com/s/S024836 - Series 582: www.tr-electronic.com/s/S021103 - Series 802: www.tr-electronic.com/s/S021104 - Series 1102: www.tr-electronic.com/s/S021105 • optional: -User Manual  TR-Electronic GmbH 2018, All Rights Reserved Printed in the Federal Republic of Germany Page 38 of 64 TR-ECE-BA-DGB-0141 v06 07/23/2024...
  • Seite 95 Least Significant Bit Most Significant Bit National Electrical Code Period SSI mono time Pause time Delay time Sign Hexadecimal notation  TR-Electronic GmbH 2018, All Rights Reserved Printed in the Federal Republic of Germany 07/23/2024 TR-ECE-BA-DGB-0141 v06 Page 39 of 64...
  • Seite 96 Fail-safe usage requires additional measures and requirements. Such measures and requirements must be determined prior to initial commissioning and must be taken and met accordingly.  TR-Electronic GmbH 2018, All Rights Reserved Printed in the Federal Republic of Germany Page 40 of 64...
  • Seite 97 Figure 1: Principle SSI input circuit with opto coupler Figure 2: Principle SSI input circuit RS422 Figure 3: Principle SSI output circuit RS422  TR-Electronic GmbH 2018, All Rights Reserved Printed in the Federal Republic of Germany 07/23/2024 TR-ECE-BA-DGB-0141 v06...
  • Seite 98 ● Upon completion of installation, a visual inspection with report should be carried out.  TR-Electronic GmbH 2018, All Rights Reserved Printed in the Federal Republic of Germany Page 42 of 64 TR-ECE-BA-DGB-0141 v06 07/23/2024...
  • Seite 99 The receivers still recognize levels of ± 200 mV as valid signal, but this does not apply to an input circuit with opto coupler.  TR-Electronic GmbH 2018, All Rights Reserved Printed in the Federal Republic of Germany 07/23/2024...
  • Seite 100 For the selection of the correct components and for further information, please refer to the relevant standards and directives.  TR-Electronic GmbH 2018, All Rights Reserved Printed in the Federal Republic of Germany Page 44 of 64...
  • Seite 101 Soft-No.: 490-00421 - TRWinProg, Soft-No.: 490-00416 - EPROGW32, Soft-No.: 490-00418 - LTProg, Soft-No.: 490-00415 – Installation Guide TR-E-TI-DGB-0074, German/English  TR-Electronic GmbH 2018, All Rights Reserved Printed in the Federal Republic of Germany 07/23/2024 TR-ECE-BA-DGB-0141 v06 Page 45 of 64...
  • Seite 102 Measuring system position increasing clockwise connected Measuring system position decreasing clockwise with view onto the flange connection, count direction setting (chapter: 5.1.1) = Increasing  TR-Electronic GmbH 2018, All Rights Reserved Printed in the Federal Republic of Germany Page 46 of 64 TR-ECE-BA-DGB-0141 v06...
  • Seite 103 Figure 4: Typical SSI - transmission sequences High Clock+ High Data+ High internal Monoflop, can be retriggered Figure 5: SSI transmission format  TR-Electronic GmbH 2018, All Rights Reserved Printed in the Federal Republic of Germany 07/23/2024 TR-ECE-BA-DGB-0141 v06 Page 47 of 64...
  • Seite 104 / Revolutions divisor can be a decimal number. The position value output is calculated with a zero point correction, the count direction set and the gearbox parameter entered.  TR-Electronic GmbH 2018, All Rights Reserved Printed in the Federal Republic of Germany Page 48 of 64...
  • Seite 105 Formula for gearbox calculation: Number of revolutions numerator Total number of steps = Number of steps per revolution * Number of revolutions divisor  TR-Electronic GmbH 2018, All Rights Reserved Printed in the Federal Republic of Germany 07/23/2024 TR-ECE-BA-DGB-0141 v06...
  • Seite 106 Measure the mechanical distance covered in mm Read off the actual value of the measuring system from the controller connected  TR-Electronic GmbH 2018, All Rights Reserved Printed in the Federal Republic of Germany Page 50 of 64 TR-ECE-BA-DGB-0141 v06...
  • Seite 107 Number of revolutions divisor 4096 revolutions numerator = 1348.073499 steps / rev. * 1 revolution divisor = 5521709 steps (rounded off)  TR-Electronic GmbH 2018, All Rights Reserved Printed in the Federal Republic of Germany 07/23/2024 TR-ECE-BA-DGB-0141 v06 Page 51 of 64...
  • Seite 108 (Complement or Sign + value) for the negative values must be specified. –1 073 741 824 lower limit upper limit 1 073 741 824  TR-Electronic GmbH 2018, All Rights Reserved Printed in the Federal Republic of Germany Page 52 of 64 TR-ECE-BA-DGB-0141 v06 07/23/2024...
  • Seite 109 "zeros" and without leading "zeros". Leading "zeros" are produced if the parameter Number of data bits is programmed larger, as it would be necessary from the total measuring length.  TR-Electronic GmbH 2018, All Rights Reserved Printed in the Federal Republic of Germany 07/23/2024...
  • Seite 110 As receive devices (SSI master) serve TR application modules, e.g. the "AK-41" axis cassette.  TR-Electronic GmbH 2018, All Rights Reserved Printed in the Federal Republic of Germany Page 54 of 64 TR-ECE-BA-DGB-0141 v06...
  • Seite 111 LSB position bit. In the "Logical 0V" setting, the SSI special bits generate trailing "zeros" up to the 26th clock pulse if they can be output.  TR-Electronic GmbH 2018, All Rights Reserved Printed in the Federal Republic of Germany 07/23/2024...
  • Seite 112 – P 2 – P 2 S1 S2 S3 S4 S1 S2 S3 S4 Data word 1 Data word 2  TR-Electronic GmbH 2018, All Rights Reserved Printed in the Federal Republic of Germany Page 56 of 64 TR-ECE-BA-DGB-0141 v06 07/23/2024...
  • Seite 113 0x0001 0x0001 0x0001 0x0000 0x0000 0x0000 0x0000 0xFFFF 0x8001 0x9999 0x8001 0xFFFE 0x8002 0x9998 0x8002 0xFFFD 0x8003 0x9997 0x8003  TR-Electronic GmbH 2018, All Rights Reserved Printed in the Federal Republic of Germany 07/23/2024 TR-ECE-BA-DGB-0141 v06 Page 57 of 64...
  • Seite 114 SSI interface, see chapter “SSI special bit”. lower limit upper limit 6000  TR-Electronic GmbH 2018, All Rights Reserved Printed in the Federal Republic of Germany Page 58 of 64 TR-ECE-BA-DGB-0141 v06 07/23/2024...
  • Seite 115 The special bit is set when Going up is set and it is deleted when Going down is set. 5.5.5 Moving The special bit is set while either Going up or Going down is set.  TR-Electronic GmbH 2018, All Rights Reserved Printed in the Federal Republic of Germany 07/23/2024 TR-ECE-BA-DGB-0141 v06...
  • Seite 116 (toggles) from High (1) to Low (0) or from Low (0) to High (1). Even if an error occurred, this bit continues to toggle. Example:  TR-Electronic GmbH 2018, All Rights Reserved Printed in the Federal Republic of Germany Page 60 of 64...
  • Seite 117 5.7.1 Number of pulses The parameter defines the output pulses per revolution. Lower limit Upper limit 65 536 Programmability 1 Step  TR-Electronic GmbH 2018, All Rights Reserved Printed in the Federal Republic of Germany 07/23/2024 TR-ECE-BA-DGB-0141 v06 Page 61 of 64...
  • Seite 118 • Parameter ”Phase”: Length: 90° Position: K1 & K2 = 1 K1, leading signal Length: 180° Position: K1 = 1  TR-Electronic GmbH 2018, All Rights Reserved Printed in the Federal Republic of Germany Page 62 of 64 TR-ECE-BA-DGB-0141 v06 07/23/2024...
  • Seite 119 This behavior must be taken into account in the case of evaluation units which also supply the measuring system.  TR-Electronic GmbH 2018, All Rights Reserved Printed in the Federal Republic of Germany 07/23/2024 TR-ECE-BA-DGB-0141 v06...
  • Seite 120 - Satellite scanning error system must be replaced. If the error cannot be reset, the measuring system must Memory error be replaced.  TR-Electronic GmbH 2018, All Rights Reserved Printed in the Federal Republic of Germany Page 64 of 64 TR-ECE-BA-DGB-0141 v06 07/23/2024...
  • Seite 121 Elektro- und Elektronikgeräten (RoHS) 2011/65/EU (L 174/88) Restriction of the use of certain hazardous substances in electrical and electronic equipment (RoHS) in alleiniger Verantwortung von / under the sole responsibility of: TR-Electronic GmbH Eglishalde 6 D - 78647 Trossingen Tel.: 07425/228-0...
  • Seite 122 Gültigkeitsliste / List of validity Baugröße / Size: 20 Order No.: 240-xxxxx Type: IH20 Baugröße / Size: 22 Order No.: CMV22x-xxxxx, CMV22x-xxxxx, 0000-xxxxx, 0002-xxxxx Type: CMV22, CMW22 Baugröße / Size: 24 Order No.: 209-xxxxx Type: IEV24, IES24 Baugröße / Size: 36 Order No.: Cxx36x-xxxxx, 0000-xxxxx Type:...
  • Seite 123 Order No.: Ixx58-xxxxx, Ixx58H-xxxxx, Ixx58F-xxxxx Type: IEV58, IES58, IEH58, IEK58, IEW58, IDV58, IDS58, IDH58, IDK58, IDW58, IMV58, IMS58, IMH58, IMK58, IMW58, IOV58, IOS58, IOH58, IOK58, IOW58, IPV58, IPS58, IPH58, IPK58, IPW58, IRS58, IRV58 Order No.: Ixx582-xxxxx, 0000-xxxxx Type: IEV582, IES582, IEH582, IEK582, IEW582, IOV582, IOS582, IOH582, IOK582, IOW582, IPV582, IPS582, IPH582, IPK582, IPW582, IRS582, IRV582 Order No.: 5800-xxxxx, 5802-xxxxx, 5820-xxxxx, 5822-xxxxx, 5832-xxxxx, 5840-xxxxx, 5842-xxxxx,...
  • Seite 124 Baugröße / Size: 70 Order No.: 0000-xxxxx Type: IES70 Baugröße / Size: 75 (nicht sicherheitsgerichtet / not safety-related) Order No.: CDV75M-xxxxx, CDH75M-xxxxx, CDW75M-xxxxx Type: CDV75M, CDH75M, CDW75M Order No.: 155-xxxxx Type: MG75M Baugröße / Size: 76 Order No.: 243-xxxxx Type: IH76A Baugröße / Size: 80, 81 Order No.:...
  • Seite 125 Baugröße / Size: 100 Order No.: 100-xxxxx, 101-xxxxx, 102-xxxxx, 103-xxxxx, 105-xxxxx Type: CE100 Order No.: 200-xxxxx, 203-xxxxx Type: AE100 Order No.: CEx100x-xxxxx Type: CEV100, CES100, CEH100 Order No.: 201-xxxxx, 202-xxxxx Type: HE100 Order No.: HEx100x-xxxxx Type: HEV100, HES100, HEH100 Order No.: 172-xxxxx, 173-xxxxx Type: ZE100, ZE115...
  • Seite 126 The Restriction of the Use of Certain Hazardous Substances in S.I. 2012 No. 3032 Electrical and Electronic Equipment Regulations 2012 under the sole responsibility of the manufacturer: Name and address of authorised representative: TR-Electronic GmbH TR-Electronic Ltd. Eglishalde 6 4 William House D - 78647 Trossingen Old St.
  • Seite 127 List of validity Size: 20 Order No.: 240-xxxxx Type: IH20 Size: 22 Order No.: CMV22x-xxxxx, CMV22x-xxxxx, 0000-xxxxx, 0002-xxxxx Type: CMV22, CMW22 Size: 24 Order No.: 209-xxxxx Type: IEV24, IES24 Size: 36 Order No.: Cxx36x-xxxxx, 0000-xxxxx Type: CEV36, CES36, COV36, COS36, CDV36, CDF36, CMV36, CMS36, CMF36 Order No.: Ixx36x-xxxxx Type:...
  • Seite 128 Order No.: Ixx58-xxxxx, Ixx58H-xxxxx, Ixx58F-xxxxx Type: IEV58, IES58, IEH58, IEK58, IEW58, IDV58, IDS58, IDH58, IDK58, IDW58, IMV58, IMS58, IMH58, IMK58, IMW58, IOV58, IOS58, IOH58, IOK58, IOW58, IPV58, IPS58, IPH58, IPK58, IPW58, IRS58, IRV58 Order No.: Ixx582-xxxxx, 0000-xxxxx Type: IEV582, IES582, IEH582, IEK582, IEW582, IOV582, IOS582, IOH582, IOK582, IOW582, IPV582, IPS582, IPH582, IPK582, IPW582, IRS582, IRV582 Order No.: 5800-xxxxx, 5802-xxxxx, 5820-xxxxx, 5822-xxxxx, 5832-xxxxx, 5840-xxxxx, 5842-xxxxx,...
  • Seite 129 Size: 70 Order No.: 0000-xxxxx Type: IES70 Size: 75 (not safety-related) Order No.: CDV75M-xxxxx, CDH75M-xxxxx, CDW75M-xxxxx Type: CDV75M, CDH75M, CDW75M Order No.: 155-xxxxx Type: MG75M Size: 76 Order No.: 243-xxxxx Type: IH76A Size: 80, 81 Order No.: CEH80x-xxxxx, COH80x-xxxxx Type: CEH80, COH80 Order No.: CES80x-xxxxx, COS80x-xxxxx...
  • Seite 130 Size: 100 Order No.: 100-xxxxx, 101-xxxxx, 102-xxxxx, 103-xxxxx, 105-xxxxx Type: CE100 Order No.: 200-xxxxx, 203-xxxxx Type: AE100 Order No.: CEx100x-xxxxx Type: CEV100, CES100, CEH100 Order No.: 201-xxxxx, 202-xxxxx Type: HE100 Order No.: HEx100x-xxxxx Type: HEV100, HES100, HEH100 Order No.: 172-xxxxx, 173-xxxxx Type: ZE100, ZE115 Order No.:...
  • Seite 131 SCHUTZART IP65 ARBEITSTEMPERATUR -20°C… +75°C FLANSCHART ZB36 3xM3+3xM4 WELLENVARIANTE VOLLWELLE WELLENAUSFUEHRUNG D10 L19,5 FLÄCHE ANSCHLUSSART 1x M23 12-PIN 0°-CODE MALE CCW ANSCHLUSSRICHTUNG RADIAL Änderungen vorbehalten. TR-Electronic GmbH Eglishalde 6 78647 Trossingen Tel. +49 (0) 7425 228-0 info@tr-electronic.de Seite 1/5 www.tr-electronic.de...
  • Seite 132 - SSI-Datenausgang RS-422, 2-Draht - SSI-Taktfrequenz 80…1000 kHz - SSI-Monozeit, typisch 9…41 µs - SSI-Monozeit, typisch 20 µs - Ausgabecode Binär, Gray, Gray gekappt Änderungen vorbehalten. TR-Electronic GmbH Eglishalde 6 78647 Trossingen Tel. +49 (0) 7425 228-0 info@tr-electronic.de Seite 2/5 www.tr-electronic.de...
  • Seite 133 Parity Richtungsmeldung Sonderbits Überdrehzahl Vorzeichen Zählrichtung Getriebefunktion Parametrisierungsart programmierbar Programmier - Tool TR-Soft: TRWinProg Externe Eingänge - V/R Zählrichtung - Preset elektronische Justage Änderungen vorbehalten. TR-Electronic GmbH Eglishalde 6 78647 Trossingen Tel. +49 (0) 7425 228-0 info@tr-electronic.de Seite 3/5 www.tr-electronic.de...
  • Seite 134 DIN EN 60068-2-27 - Kennwert <= 1000 m/s² - Halbsinus 11 ms Störfestigkeit DIN EN 61000-6-2 Störaussendung DIN EN 61000-6-3 Arbeitstemperatur - Standard -20…+75 °C Änderungen vorbehalten. TR-Electronic GmbH Eglishalde 6 78647 Trossingen Tel. +49 (0) 7425 228-0 info@tr-electronic.de Seite 4/5 www.tr-electronic.de...
  • Seite 135 IP65 - Optional erweitert auf IP67 Beständigkeit - gegen Salz (Seewasser) DIN EN IEC 60068-2-52 - Prüfverfahren Prüfverfahren 1 - ausgenommen sind Anbauteile Änderungen vorbehalten. TR-Electronic GmbH Eglishalde 6 78647 Trossingen Tel. +49 (0) 7425 228-0 info@tr-electronic.de Seite 5/5 www.tr-electronic.de...
  • Seite 136 [Tolerancing] alle Maße in mm Maßstab 1 : 1 DIN A3 [all dimensions in mm] [Scale] Artikel-Nr. und Steckerbelegung: siehe Datenblatt E-Mail: info@tr-electronic.de CAD: STEP Support: http://tr-e.info/01 [Article-No. and pin assignment: see data sheet] Bezeichnung Datum Name [Designation] CEV-582-M, 36er Zentr.
  • Seite 137 _____________________________________________________________ ____________________ Pin assignment Pin assignment number: 185 Index: E 20.01.2021 Connector name: M23 12-pol Pin-count: 12 Page: 1/1 Designation Description Colour SSI_Clock-_IN Clock input - SSI_Clock+_IN Clock input + SSI_DATA+_OUT Data output + SSI_DATA-_OUT Data output - Ser.Program+_IN/OUT Ser. programming interface RS485 Ser.Program-_IN/OUT Ser.
