HP Photosmart C5300 All-in-One Serie Erste Schritte

Erste Schritte

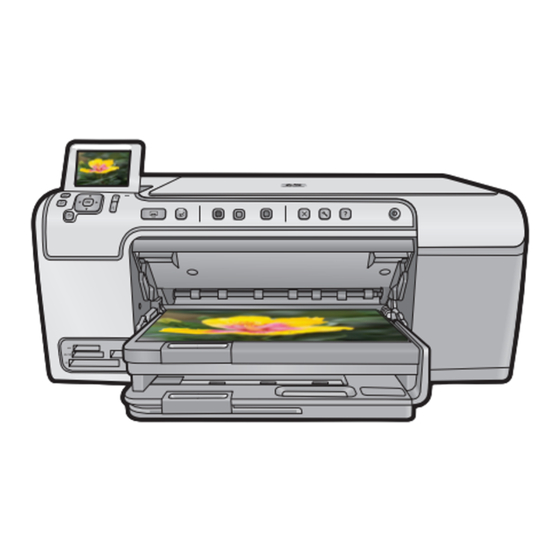

HP Photosmart C5300
All-in-One series
Schließen Sie das USB-Kabel erst
1
an, wenn Sie in Schritt 9 dazu
aufgefordert werden
2 Lieferumfang
Installations-CD Netzkabel
Grundlagenhandbuch Farbpatronen
*
Druckkopf Fotopapier 4 x 6
* *
Bedruckbare CD USB-Kabel
*Möglicherweise enthalten
*Q8290-90090*
*Q8290-90090*
*Q8290-90090*
DE
Verpackungsmaterial entfernen
3
a. Entfernen
Sie sämtliche
Klebestreifen vom
Gerät. Stellen Sie
die Anzeige ein,
und entfernen Sie
den Schutzfilm.
b. Öffnen Sie das
Gerät, und entfernen
Sie sämtliches
Verpackungsmaterial
aus dem Inneren des
Druckers.
4 Netzkabel anschließen
a. Schließen Sie das
Netzkabel und
das Netzteil an.
b. Drücken Sie
, um den
HP All-in-One
einzuschalten.
c. Wählen Sie Ihre
Sprache sowie Ihr
Land/Ihre Region
aus, wenn Sie
dazu aufgefordert
werden.
Druckkopf installieren
5a
a. Öffnen Sie die
Zugangsklappe zu
den Tintenpatronen.
Verriegelung des Patronenwagens
b. Schieben Sie die
graue Verriegelung
nach oben, wie im
Bild dargestellt.
c. Nehmen Sie den
Druckkopf aus der
Verpackung.
Berühren Sie nicht
die kupferfarbenen
Kontakte.
Verkratzen Sie die
Kontakte nicht am
Drucker oder an einer
anderen Oberfläche.
Farbige Symbole
d. Halten Sie den
Druckkopf aufrecht,
wie im Bild
dargestellt.
e. Setzen Sie den
Druckkopf so in
das Gerät ein,
dass die lilafarbene
Markierung am
Druckkopf auf
die lilafarbene
Markierung am
Gerät und die grüne
Markierung am
Druckkopf auf die
grüne Markierung
am Gerät trifft.
f. Schieben Sie die
Verriegelung langsam
nach unten.
Tintenpatronen installieren
5b
WICHTIG: Vor dem Installieren der Tintenpatronen müssen
Sie Schritt 5a vollständig ausgeführt haben.
a. Entfernen Sie die
Plastikverpackung,
indem Sie am
orangefarbenen
Abreißstreifen
ziehen.
b. Drehen Sie die
orangefarbene
Abdeckung, um sie
abzunehmen.
c. Drehen Sie die
Tintenpatrone
um, schieben
Sie sie in den
entsprechenden
Steckplatz, und
drücken Sie sie
nach unten, bis
sie einrastet.
d. Wiederholen Sie
die Schritte a,
b und c für alle
Tintenpatronen.
e. Schließen Sie die
Zugangsklappe zu
den Tintenpatronen.
Die Initialisierung,
die etwa 6 Minuten
in Anspruch nimmt,
wird gestartet.
Dabei gibt das
Gerät Geräusche
von sich.
Fahren Sie während der Initialisierung mit dem nächsten
Schritt (Papier einlegen) fort.
Papier einlegen
6
a. Heben Sie das
Ausgabefach an.
b. Schieben Sie die
Papierquerführung
nach links.
c. Legen Sie weißes
Normalpapier in
das Hauptfach ein,
und schieben Sie die
Papierführungen an
das Papier heran.
d. Senken Sie das
Ausgabefach, und
drücken Sie OK.
7 Fotopapier einlegen
a. Heben Sie die
Abdeckung des
Fotofachs an.
b. Legen Sie das
Fotopapier mit
der glänzenden
Seite nach unten in
das Fotofach ein.
Schieben Sie die
Papierführungen bis
an die Papierkanten.
c. Schließen Sie die
Abdeckung des
Fotofachs wieder
vollständig.
d. Ziehen Sie die
Fachverlängerung heraus,
und heben Sie die
Auffangvorrichtung an.
Ausrichtungsseite drucken
8
a. Drücken Sie OK,
nachdem Sie das
Papier eingelegt
haben. Warten Sie
anschließend einige
Minuten, bis die
Ausrichtungsseite
gedruckt ist.
b. Nach dem Druck
der Seite ist
die Ausrichtung
abgeschlossen.
Drücken Sie OK.
