Deditec NET Serie Hardware-Beschreibung Seite 285

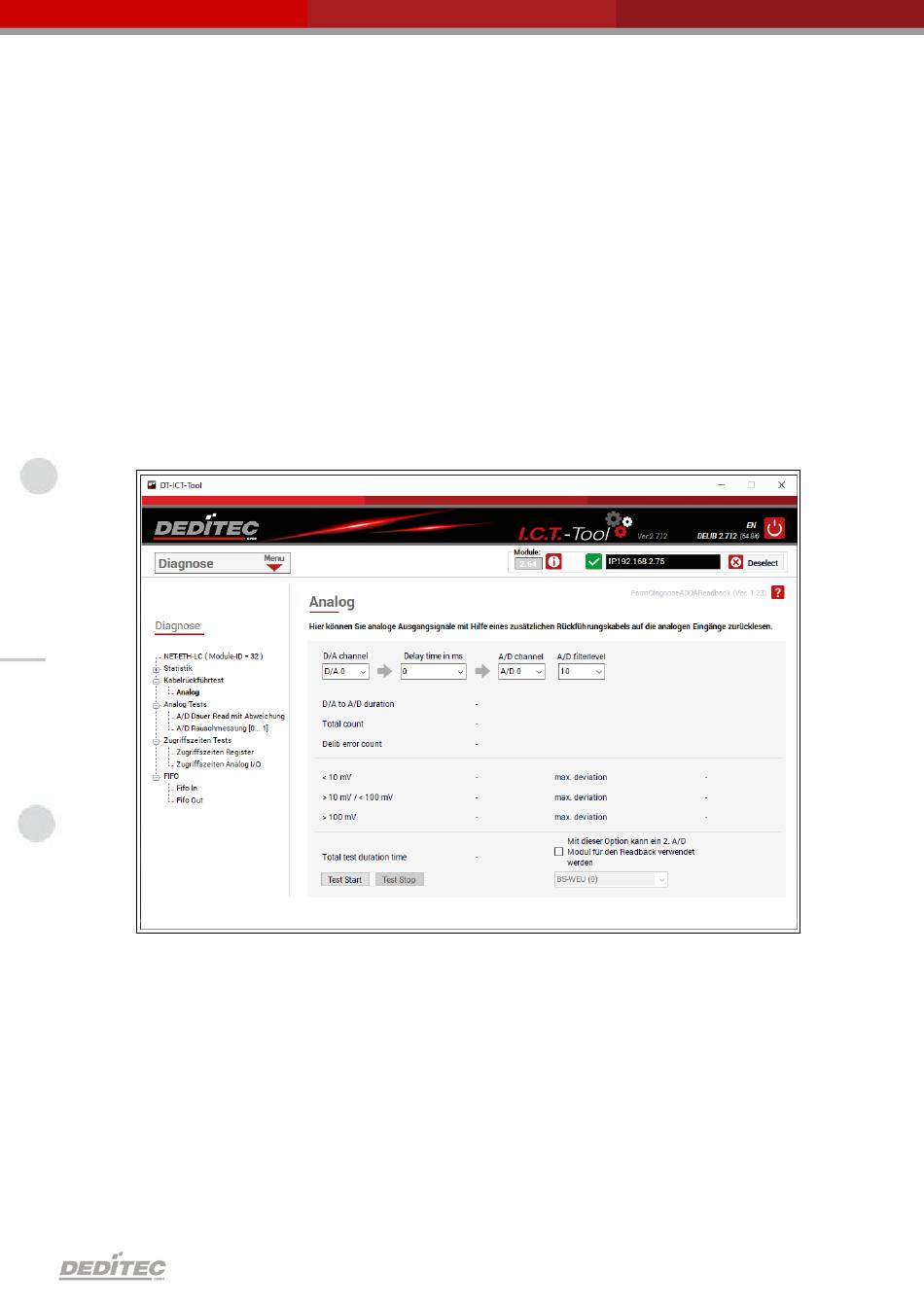

5.7.2. Analoger Kabelrückführungstest
Bei diesem Test werden Spannungen im Bereich von +9/-9 V auf die
ausgewählten D/A-Kanäle gegeben und mit Hilfe eines Rückführungskabel an
den Entsprechenden A/D-Kanälen ausgelesen.
Wichtig dabei ist, dass die ausgewählten I/Os den der Verkabelten Ein- und
Ausgängen entsprechen.
Dieser Test funktioniert nur mit zusätzlichem Testkabel.
Bei diesem Test kann ein zusätzliches A/D Modul als Referenzmodul benutzt
werden.
D/A-Kanal
Gibt den D/A-Kanal an, der für den Test verwendet werden soll
Delay time in ms
Gibt die Zeit an, die zwischen einem Schreib- und Lesebefehl gewartet werden
soll. Dies wird bei langsameren A/D-Wandlern benötigt.
ICT-Tool | Seite 285
