5. Manueller Modus
Der manuelle Modus stellt dem Benutzer Funktionalitäten zur Testung einer einzelnen Funktion oder
Testbedingung zur Verfügung, beispielsweise zur Unterstützung bei der Fehlerdiagnostik. Manuelle
Tests sind von der Hauptmaske aus zugänglich. Verwenden Sie die rechts/links-Tasten zum Scrollen
durch die verschiedenen manuellen Tests.

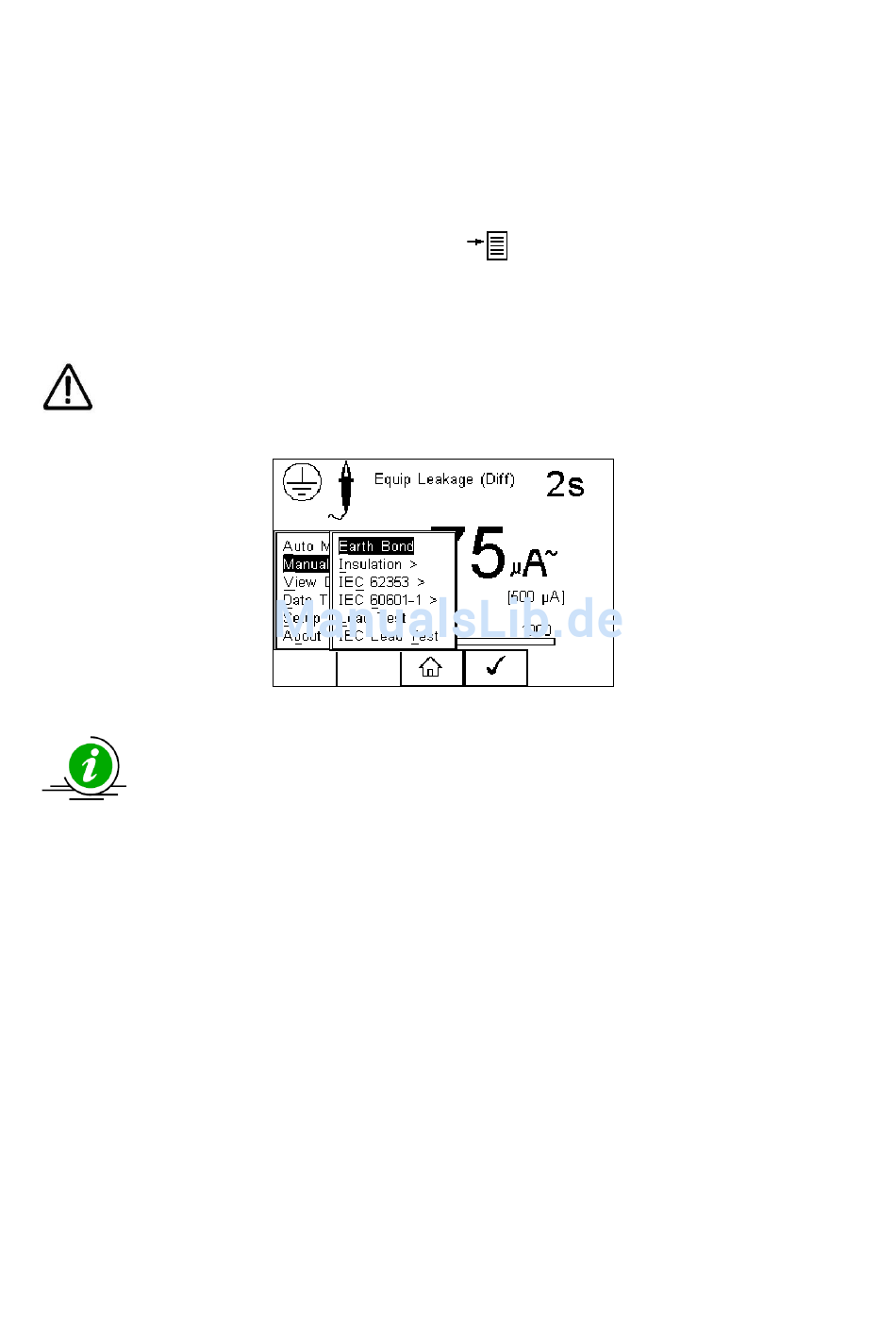

Manuelle Tests können durch Drücken des Schalters
aus der Liste ausgewählt werden. Siehe unten.
Schließen Sie keine Fühlerkombinationen an Spannungen über 30 V AC/DC bezogen
auf das Erdpotential an, wenn Sie nicht-elektrische Tests durchführen. Dies kann das
Gerät beschädigen.
Unten ist ein Plan dargestellt, wo die einzelnen Tests im Menü Manueller Modus
ausgewählt werden können.
Manueller Modus >
|
27
Seite
Erdung
Isolation >
Isolation des Prüflings
Isolation des Anwendungsteils
(AT)
Isolation AT zu Stromnetz
IEC 62353 >
Geräte-Ableitstrom >
AT-Ableitstrom-Test >
IEC 60601-1 >
Erdschluss-Test
Gehäuse-Ableitstrom
Patienten-Ableitstrom
Patienten Lkg (Hilfsstrom)
Patienten-Ableitstrom (F-Typ)
Lasttest
IEC-Lasttest
Rigel Medical 288 PLUS
(F4) und Wählen des Manuellen Modus
Direkt
Ersatzmethode
Differenzmethode
Direkt
Ersatzmethode
