IBO Conibo Bedienungsanleitung
Inhaltsverzeichnis
Übersetzt von Polnisch nach Deutsch - www.onlinedoctranslator.com

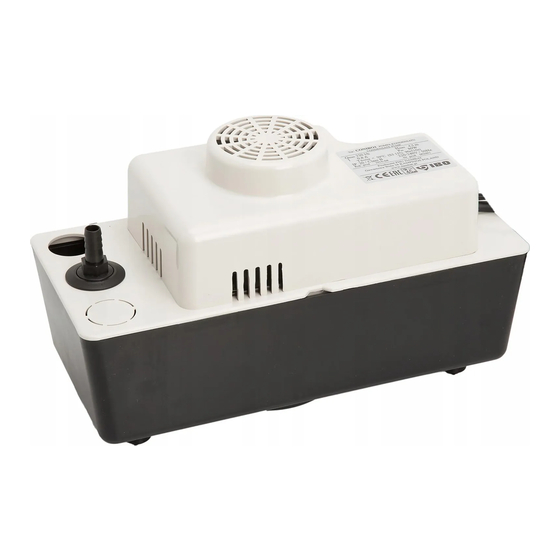

Bedienungsanleitung für die Conibo Kondensatpumpe
HINWEIS: DIE INSTALLATION WIRD DURCH ELEKTRISCHE RECHTE DURCHGEFÜHRT
Vielen Dank für den Kauf unseres Gerätes!
lesen Sie die Bedienungsanleitung vor dem Gebrauch. Aus
Sicherheitsgründen darf die Pumpe nur von Personen bedient werden, die
gründlich mit der Betriebsanleitung vertraut sind.
Inhaltsverzeichnis
Verwandte Anleitungen für IBO Conibo
Inhaltszusammenfassung für IBO Conibo
- Seite 1 Übersetzt von Polnisch nach Deutsch - www.onlinedoctranslator.com Bedienungsanleitung für die Conibo Kondensatpumpe HINWEIS: DIE INSTALLATION WIRD DURCH ELEKTRISCHE RECHTE DURCHGEFÜHRT Vielen Dank für den Kauf unseres Gerätes! lesen Sie die Bedienungsanleitung vor dem Gebrauch. Aus Sicherheitsgründen darf die Pumpe nur von Personen bedient werden, die...
-
Seite 2: Inhaltsverzeichnis
KONDENSATUCONIBO-REGLER Information..................................1 Anwendung..............................2 Installation..................................3 Elektrische Verbindung............................4 Sicherheit.............................. 5 Instandhaltung................................. 6 Garantie............................... 7 Bedienungsanleitung der Kondensatpumpe: Achtung Achtung Schäden am Gerät elektrischer Schock BEACHTUNG! P.voreingestelltundpieniadouNSverwenden, bitte beachten Sieêmit AnleitungundobsNSUGG- Stiefel. -
Seite 3: Anwendung
Das gelieferte Set beinhaltet: [UND] Pumpe CONIBO1 -1 Stk. [B] Transparenter Schlauch, Durchmesser 3/8" und Länge 6m-1Stk Conibo-Pumpen sind zum Pumpen von Kondenswasser aus Kaltwassersätzen, Klimaanlagen und Brennwertöfen bestimmt. Der zulässige Temperaturbereich des durch das Gerät gepumpten Wassers beträgt 1 C bis 25 C. -
Seite 4: Installation
PUMPENINSTALLATION Die Pumpe sollte waagerecht aufgestellt oder waagerecht an der Wand befestigt werden. Das Pumpengehäuse ist mit 3 Kondensateinlässen ausgestattet, die sich an den Ecken des Tanks befinden. Je nach Bedarf können einer oder beide Einlässe verwendet werden. Das Zulaufrohr muss fest und ausreichend tief im Pumpenbehälter sitzen. -
Seite 5: Elektroinstallation
ELEKTROINSTALLATION An die Pumpe sollte eine 230V / 50Hz Stromversorgung mit Erdung angeschlossen werden. Der Pumpenstecker muss an eine aktive Erdungssteckdose angeschlossen werden. Für Personen- und Sachschäden, die aus einer nicht ordnungsgemäßen Erdung resultieren, sind Hersteller und Garantiegeber von jeglicher Haftung befreit. Der gelb- grüne Leiter des Anschlusskabels ist Erdung. -
Seite 6: Sicherheit
Service) kann der Sensor an die optische oder akustische Alarmanlage angeschlossen werden. Der maximale Strom in der Installation des Überlaufsensors darf 0,5 A nicht überschreiten. TECHNISCHE DATEN: Max. Kapazität CONIBO 1 330 l/h, Max. Lieferhöhe 4,1 m Motorleistung 220-240V... -
Seite 7: Wartung / Entsorgung
Gemäß dem Gesetz vom 30. August 2002 über das Compliance-System (Gesetzblatt 2004 Nr. 204, Pos. 2087) erklären wir mit voller Verantwortung, dass die Pumpen der Baureihe CONIBO, auf die sich diese Erklärung bezieht, den folgenden Richtlinien von das Parlament des Europäischen Parlaments und des Rates:... -
Seite 8: Garantie
GARANTIEKARTE Die folgende Garantiekarte ist nur zusammen mit dem Original-Kaufbeleg gültig dh Rechnung oder Quittung. Außerdem muss sie vom Verkäufer mit Unterschrift und Stempel bestätigt werden. Garantiekarte ohne beigefügten Original-Kaufbeleg ist ungültig! 1. Der Garant für das Gerät ist PHODAMBAT, Serviceadresse: 05-870 Błonie, Pass 21, Halle B, Park Hillwood 2. -
Seite 9: Verwendung Und Pflege Von Conibo
VERWENDUNG UND PFLEGE VON CONIBO ACHTUNG: DIE INSTALLATION WIRD VON EINER PERSON MIT PASSENDEN ELEKTRISCHEN GENEHMIGUNGEN AUSGEFÜHRT Vielen Dank für den Kauf unseres Gerätes! lesen Sie die Bedienungsanleitung vor der Verwendung. Aus Sicherheitsgründen darf die Pumpe nur von Personen bedient werden,... - Seite 10 KONDENSATPUMPECONIBO Gebrauchs- und Pflegeanleitung Kondensatpumpe CONIBO Stromschlaggefahr Gefahr von Geräteschäden ACHTUNG: Pumpen Sie keine brennbaren oder explosiven Flüssigkeiten wie Öl, Benzin, Kerosin, Ethanol usw. Nicht in der Nähe von brennbaren oder explosiven Dämpfen verwenden. Die Verwendung dieser Pumpe mit oder in der Nähe von brennbaren Flüssigkeiten kann eine Explosion oder einen Brand verursachen, was zu Sachschäden, schweren Verletzungen und / oder zum Tod führen kann.
- Seite 11 KONDENSATPUMPECONIBO WARNUNG: Stellen Sie sicher, dass der Stromkreis zur Pumpe durch eine 5-A-Sicherung oder einen Schutzschalter geschützt ist. VORSICHT: Heben Sie die Pumpe nicht am Netzkabel an. VORSICHT: Machen Sie sich mit der Pumpe und ihren Anwendungen, Einschränkungen und möglichen Gefahren vertraut. VORSICHT: Befolgen Sie alle lokalen Elektro- und Sicherheitsvorschriften sowie den National Electrical Code (NEC).
-
Seite 12: Vorbetrieb
VORBETRIEB PACKUNGSINHALT: [UND] PUMPCONIBO1 -1Stk. [B] 3 \ 8inCleartubing-1pc ANWENDUNG - Diese nicht tauchfähige Mehrzweckpumpe ist für Anwendungen zur Kondensatentfernung konzipiert. Nur mit dieser Pumpe Wasser pumpen. - Diese Pumpe wurde nicht für den Einsatz in Schwimmbädern oder in Meerwassergebieten getestet oder zugelassen. -
Seite 13: Betrieb
BETRIEB Montage der Pumpe - Der Tank hat zwei Schlitze (1), um das Gerät zu montieren. Die Schlitze befinden sich auf der Rückseite des Tanks. Montieren Sie das Gerät entweder an der Seite des Klimageräts oder in der Nähe einer Wand. - Die Pumpe muss waagerecht stehen und der Einlass muss sich unterhalb des Rohrschlangenablaufs befinden. - Seite 14 BETRIEB (Fortsetzung) SCHUTZSCHALTER Der Sicherheitsschalter dient zur Auslösung eines Alarms (separat erhältlich) oder zur Stromunterbrechung bei Hochwasser im Kondensatbehälter. Die werkseitige Voreinstellung ist mit den Steuerkabeln der Klimaanlage verbunden. Um einen Thermostatkreis zu steuern, müssen die COM- und NO-Anschlüsse des Sicherheitsschalters in Reihe mit dem Niederspannungs-Thermostatkreis geschaltet werden, um den Heiz- / AC-Kreis abzuschalten.
