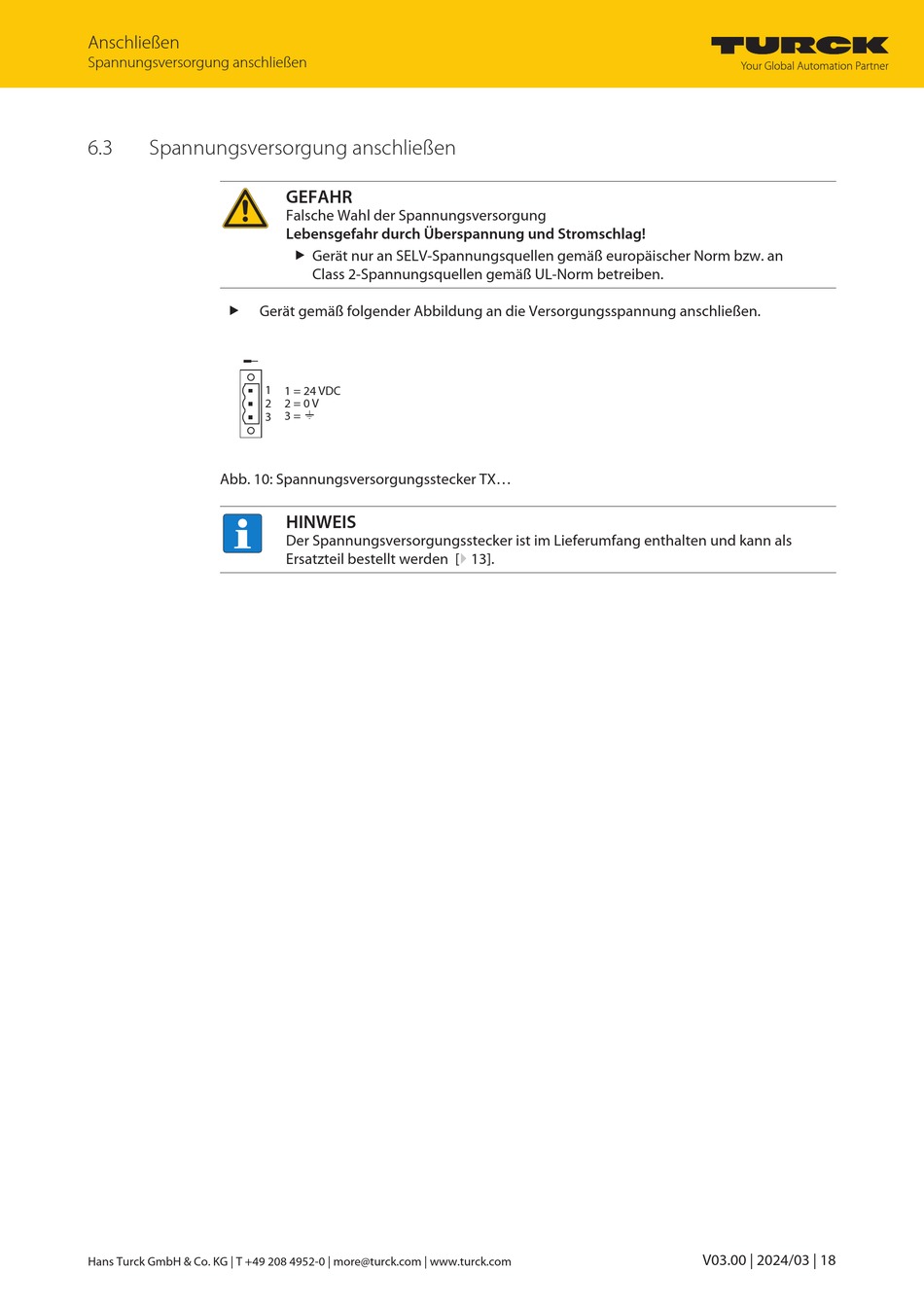

turck TX700S Betriebsanleitung Seite 18

Anschließen
Spannungsversorgung anschließen
6.3 Spannungsversorgung anschließen
„ Gerät gemäß folgender Abbildung an die Versorgungsspannung anschließen.
Abb. 10: Spannungsversorgungsstecker TX...
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | more@turck.com | www.turck.com
GEFAHR
Falsche Wahl der Spannungsversorgung
Lebensgefahr durch Überspannung und Stromschlag!
„ Gerät nur an SELV-Spannungsquellen gemäß europäischer Norm bzw. an
Class 2-Spannungsquellen gemäß UL-Norm betreiben.
1
1 = 24 VDC
2 2 = 0 V
3 =
3
HINWEIS
Der Spannungsversorgungsstecker ist im Lieferumfang enthalten und kann als
Ersatzteil bestellt werden [} 13].
V03.00 | 2024/03 | 18
