Anschließen
TX700D/Q anschließen
6.2 TX700D/Q anschließen

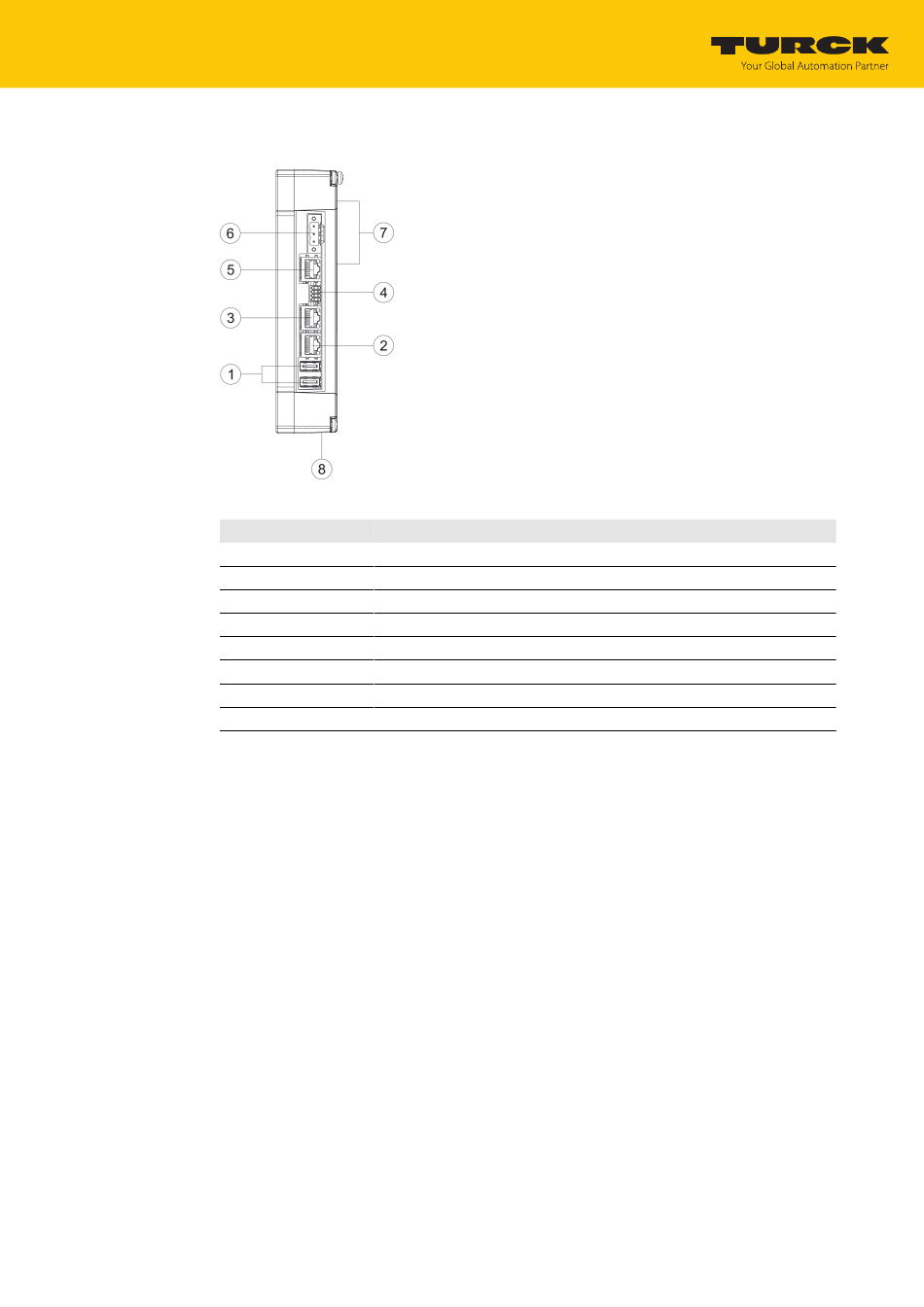

Abb. 9: Anschlüsse TX700D und TX700Q
Anschluss
1
2
3
4
5
6
7
8
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | more@turck.com | www.turck.com
Beschreibung
USB-Ports V2.0, max. 500 mA
Ethernet-Port 2 (10/100 Mbit)
Ethernet-Port 1 (10/100 Mbit)
Serielle Schnittstelle
Ethernet-Port 0 (10/100 Mbit)
Spannungsversorgung
2 Erweiterungssteckplätze für Plug-in-Module
SD-Karten-Steckplatz
