Anschließen
TX700S anschließen
6 Anschließen
„
Hinweise zum Ex-Schutz beachten.
„ Transientenschutz an den Versorgungsanschlüssen vorsehen, der Spannungsspitzen auf
ein Maximum von 140 % des Spitzenwerts der Nennspannung begrenzt.
„
Sicherstellen, dass die Leistung der Spannungsversorgung für den Betrieb des Geräts
ausreichend ist.
6.1 TX700S anschließen

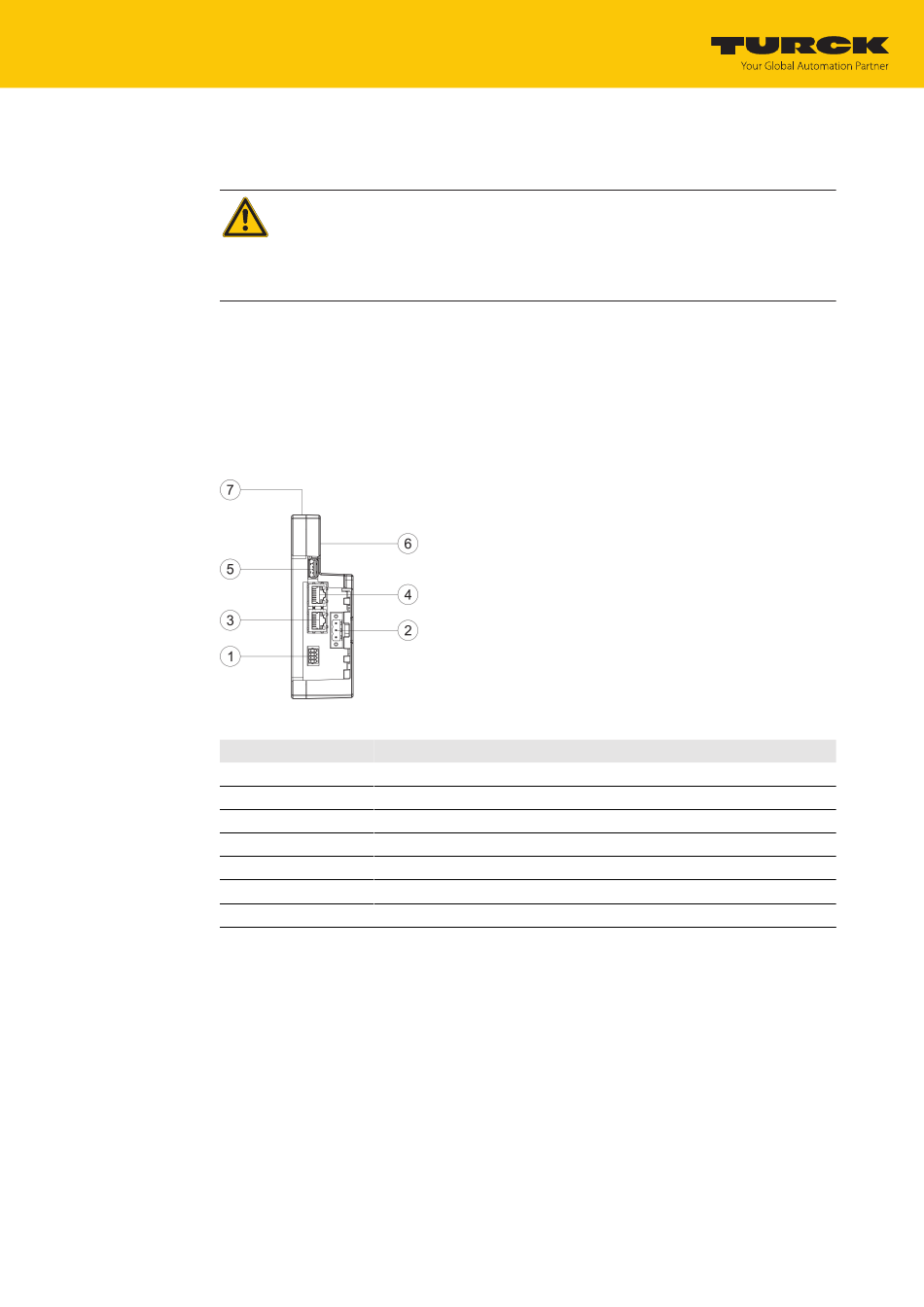

Abb. 8: Anschlüsse TX700S
Anschluss
1
2
3
4
5
6
7
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | more@turck.com | www.turck.com
GEFAHR
Zündfähige Atmosphäre
Explosion durch zündfähige Funken
„ Gerät in einer zündfähigen Atmosphäre nicht unter Spannung trennen.
„ Gerät vor dem Austausch oder Anschluss von Modulen spannungsfrei schalten.
Beschreibung
Serielle Schnittstelle
Spannungsversorgung
Ethernet-Port 1 (10/100 Mbit)
Ethernet-Port 0 (10/100 Mbit)
USB-Port V2.0, max. 500 mA
Erweiterungssteckplatz für Plug-in-Module
SD-Karten-Steckplatz
