5. Aussteifung der Dreiecke

Nachdem alle Dreiecke nach der jeweiligen
Befestigungsart montiert wurden, werden
die Aussteifungen angebracht. Diese müssen
projektabhängig zugeschnitten werden.
Die Aussteifungen sind bei jeder abgeschlossenen Reihe
und mindestens alle 12 m einmal zu montieren.
Montageschritte
• Die Aussteifung wird an den hinteren Dreiecksstreben
mit dem Hammerkopfschraubenset befestigt.
• Hammerkopfschraube um 90° bis zum Anschlag
drehen, so dass der Kopf quer im Schienenkanal sitzt.
• Sperrzahnmutter anziehen (Anzugsdrehmoment 20
Nm) und die Verbindung fertigstellen.

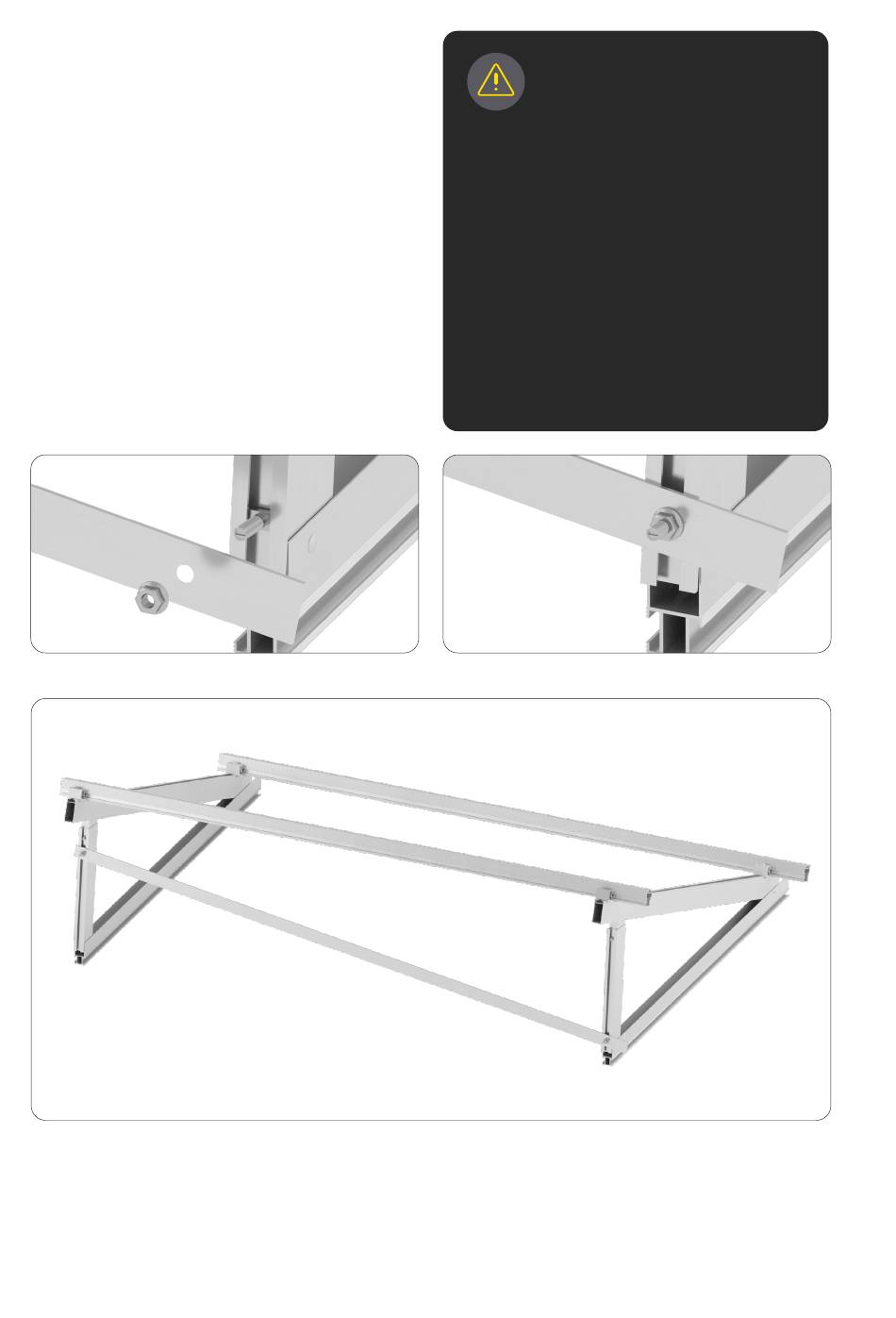

Bild 5-1
Bild 5-3
14
Vorsicht!
Materialschaden durch unkorrekte
Montage
Unkorrekt montierte Hammer-
kopfschraube können ausreißen.
Beim Einsetzen der Hammerkopfschrauben
immer auf korrekten, senkrechten Sitz
des Schraubenkopfes im Kanal achten!
Bei der Ausrichtung der Schienen
und der finalen Befestigung der
Hammerkopfschrauben darauf achten,
dass der Schraubenkopf nicht unbemerkt
in eine unkorrekte Position rutscht!
Das angegebene Anzugsdrehmoment
von 20 Nm beachten!
Bild 5-2
