8. Modulmontage

Die Module werden nacheinander auf die Grundschienen
montiert. Die Mounting Systems GmbH empfiehlt
die Module von einer Seite ausgehend zu montieren.
Zur Befestigung der Module werden Modulhalter und
Modulendhalter eingesetzt. Die Modulendhalter können
je ein Modul halten. Die Modulhalter werden zwischen
zwei Modulen positioniert.
8.1 Module außen befestigen
Die Rand-Module der PV-Anlage befinden sich bei der
Hochkantmontage (Bild 8-1) auf der linken und rechten
Seite und bei der Quermontage (Bild 8-2) auf der unteren
und oberen Seite. Diese Module werden auf der Außen-
seite mit je zwei Modulendhaltern befestigt.
Montageschritte
• Modul auf der Grundschiene positionieren und
ausrichten.
• Clickstone des Modulendhalters in den Schienenkanal
der Grundschiene einsetzen.
• Modulendhalter ganz an den Modulrahmen
heranschieben (maximal zulässiges Spaltmaß 1 mm).
• Schraube festziehen (Anzugsdrehmoment 8 Nm) und
so das Modul festklemmen.
Vorsicht!
Materialschaden durch fehlerhafte
Montage
Unkorrekt befestigte Module können
herunterfallen und beschädigt
werden.
Achten Sie auf ein korrektes Einrasten
des Clickstones.
Schieben Sie das Modul ganz an den
Modulendhalter heran.
Halten Sie das vorgeschriebene
Anzugsdrehmoment von 8 Nm beim
Festziehen der Schraube ein.
Prüfen Sie nach der Montage den
festen Sitz des Moduls.
Montageanleitung Trifix ProLine
Hinweis!
Halten Sie sich bei der Modulmon-
tage an die Klemmvorschriften des
Modulherstellers. Grundlegend
werden die Module an den Viertel-
spunkten geklemmt.

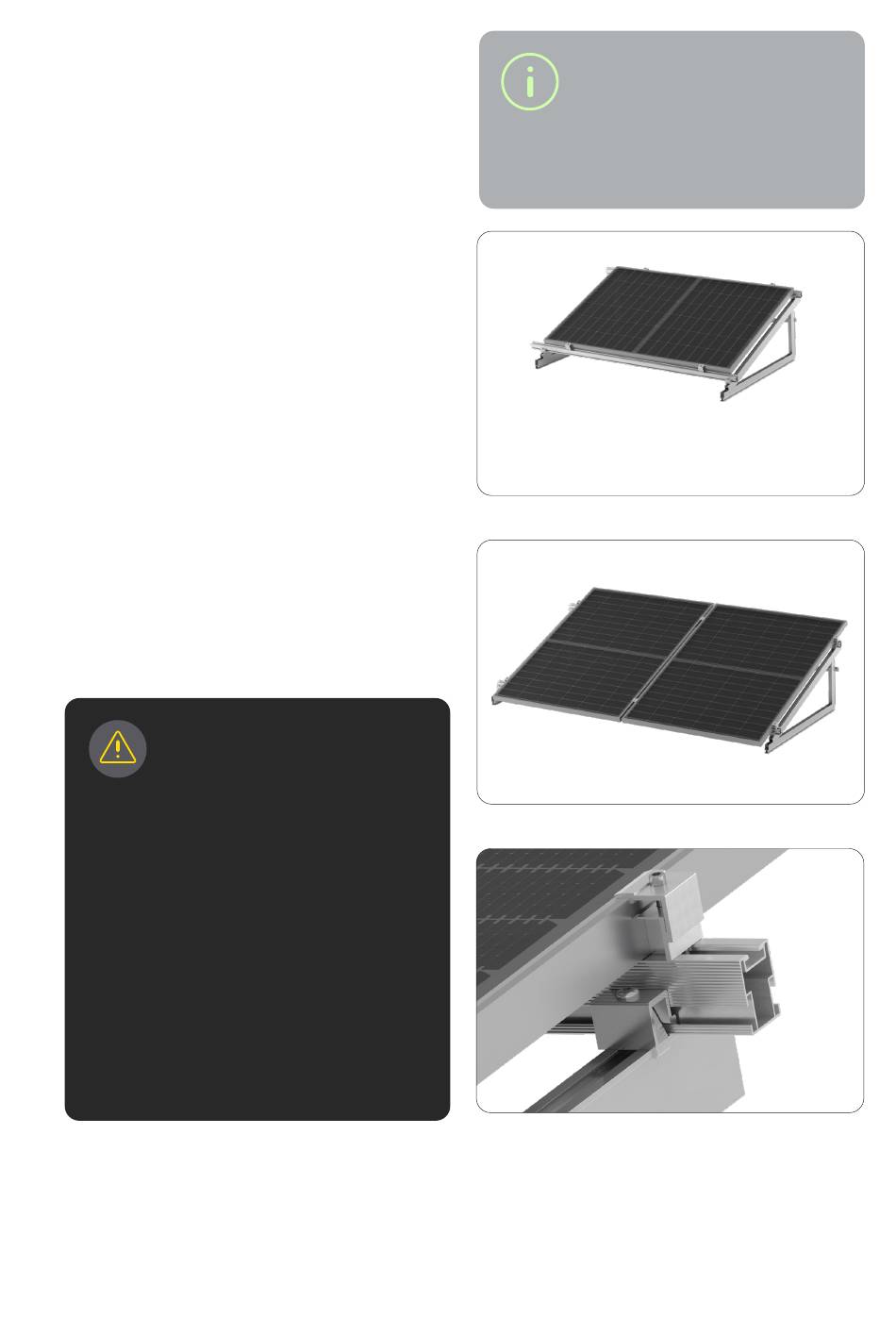

Bild 8-1 Hochkantmontage
Bild 8-2 Quermontage
Bild 8-3 Montage Modulendhalter
