14. Nachrüstungen
14. Nachrüstungen
14.1 Bestücken
des
magazins
• Demontieren Sie den Tubus und ggf. die Zwi-
schensysteme.
• Stellen Sie das Stativ bzw. die Aufl ichtachse
mit dem Boden nach oben, lösen Sie die Be-
festigungsschrauben am Boden und heben Sie
die Bodenplatte heraus.
• Stecken Sie die Filter in die halbkreisförmigen
Aufnahmen. Eine bestimmte Reihenfolge ist
nicht notwendig.
• Bauen Sie das Filtermagazin wieder ein.

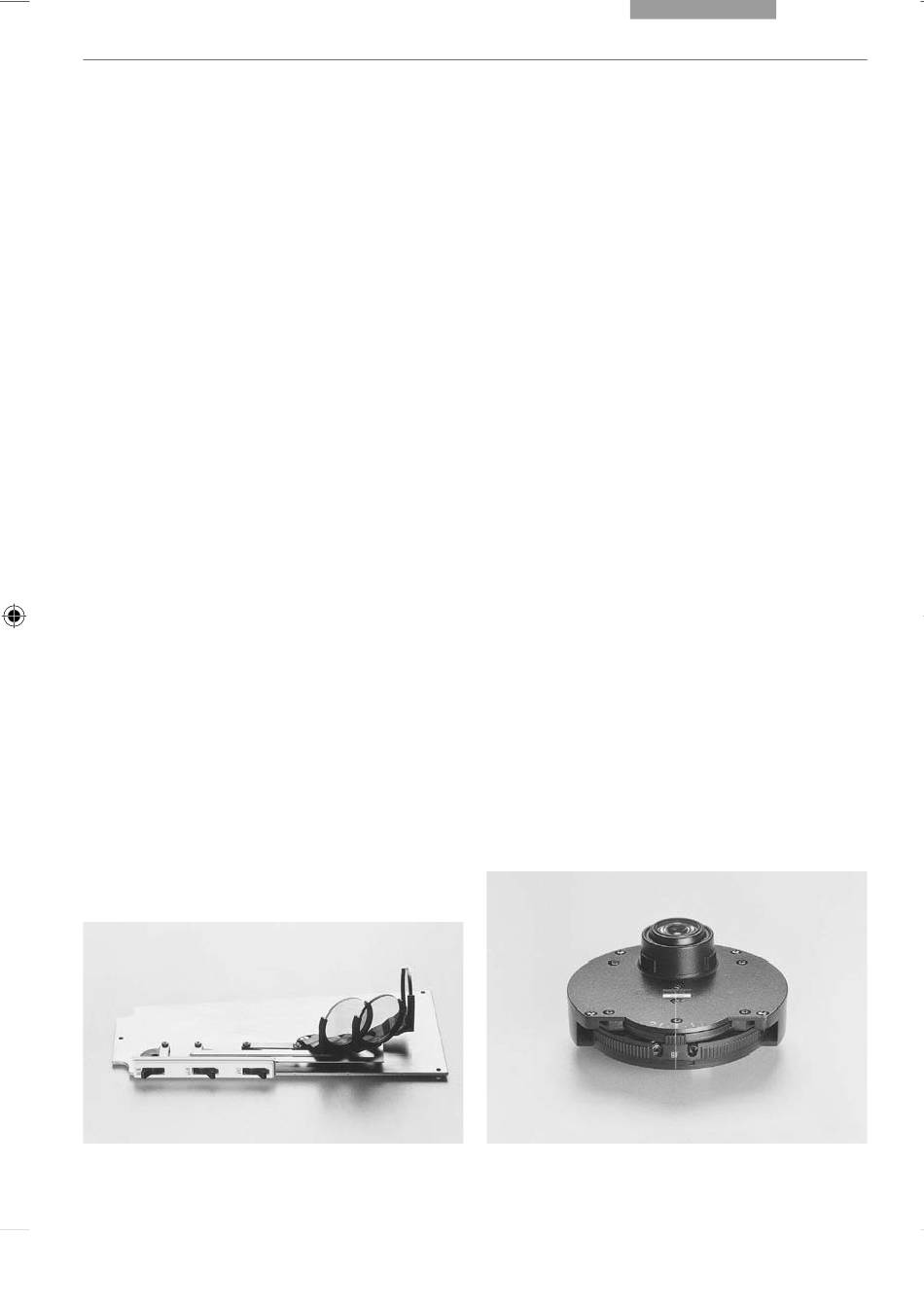

Abb. 68
Durchlichtfi ltermagazin für Leica DM2700 M
72
Durch-/Aufl ichtfi lter-
14.2 Bestücken der Kondensorscheibe
• Drehen Sie den Tisch nach oben und senken
Sie den Kondensor ab.
• Entfernen Sie den Kondensor. Lockern Sie
dazu die Kondensorbefestigungsschraube.
Kondensor UCL/UCLP
• Drehen Sie die Schraube (69.1) vollständig her-
aus.
• Drehen Sie die Zentrierschrauben soweit
zurück, dass sich Lichtringe, λ- und λ/4-
Plättchen* bzw. die Linse* 2.5x einsetzen las-
sen.
Die größte Bohrung ist für Hellfeldbeobach-
tung (= BF), die etwas kleineren für Lichtringe
bzw. λ- und λ/4-Plättchen oder die Anpas-
sungslinse 2.5x.
Abb. 69
Kondensor UCL
1
Befestigungsschraube für Kondensorscheibe
1
