7. Inbetriebnahme
• Stellen Sie die Lichtintensität am Helligkeits-
regler (29.2) ein.
• Schließen Sie die Leuchtfeldblende (29.4) bis
der Rand der Blende in der Präparateebene
erscheint.
• Mit der Kondensorhöhenverstellung (29.3) ver-
stellen Sie den Kondensor bis der Rand der
Leuchtfeldblende scharf abgebildet ist.
• Liegt das Bild nicht in der Sehfeldmitte (30a.3),
muss der Kondensor mit Hilfe der beiden Zen-
trierschrauben (29.6) in die Mitte des Sehfel-
des bewegt werden. Der dafür notwendige
Schlüssel ist magnetisch an der Unterseite des
Tisches befestigt.
• Öffnen Sie die Leuchtfeldblende so weit, dass
sie gerade aus dem Sehfeld verschwindet
(30a.4).

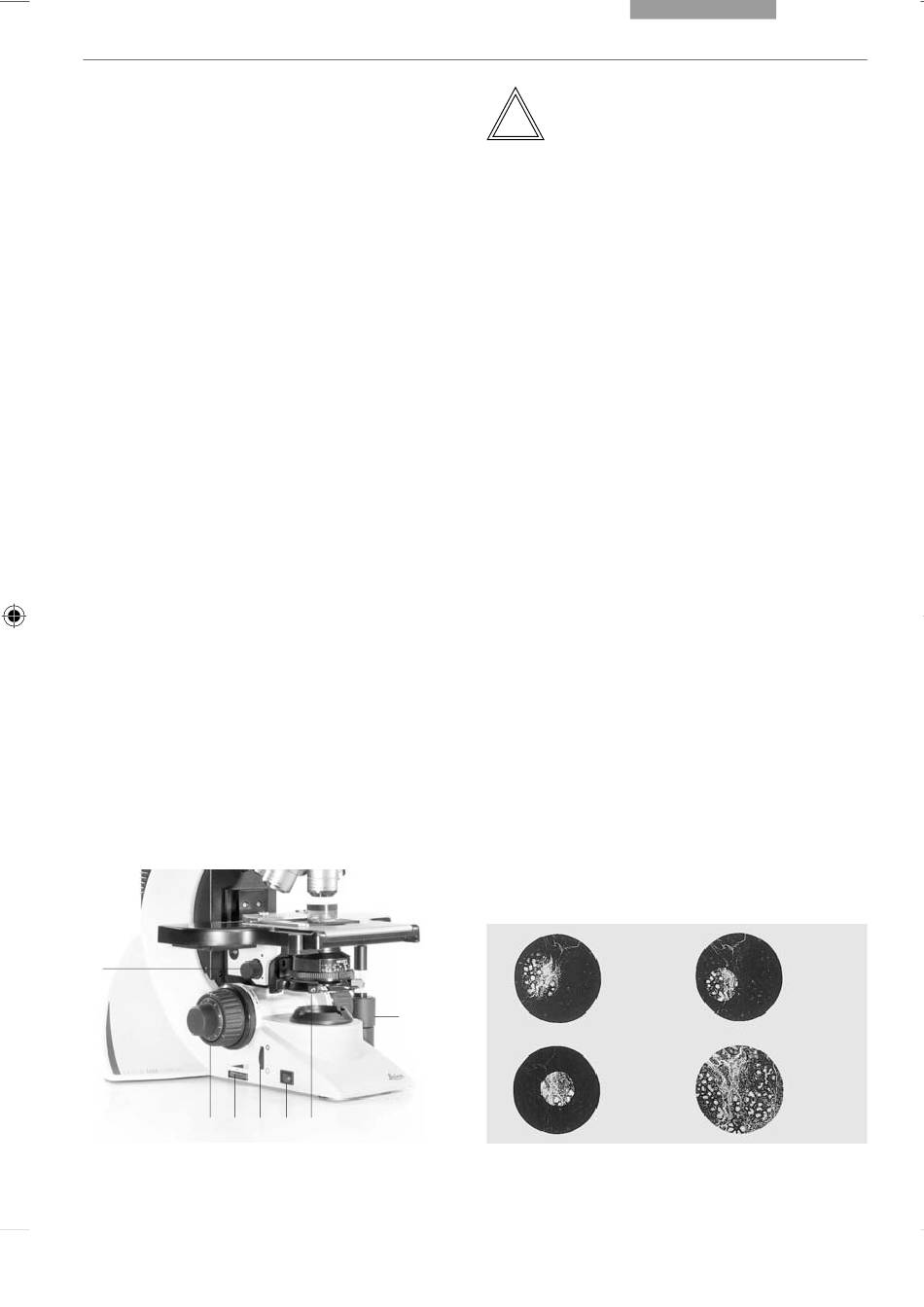

Abb. 29
Leica DM2700 M
1
Fokushandrad
2
Helligkeitseinstellung
3
Kondensorhöhenverstellung
4
Leuchtfeldblendeneinstellung
5
Ein-/Ausschalter
6
Kondensorzentrierung
7
Tischpositionierung
3
1
2
4
36
7
5
6
Achtung:
Die Kondensorhöheneinstellung ist abhängig von
der Präparatdicke und muss ggf. für unterschied-
liche Präparate neu eingestellt werden.
Abb. 30a
Köhlersche Beleuchtung
1
Leuchtfeldblende nicht fokussiert, nicht zentriert
2
Leuchtfeldblende fokussiert, jedoch nicht zentriert
3
Leuchtfeldblende fokussiert und zentriert,
Durchmesser jedoch zu klein,
4
Leuchtfelddurchmesser = Sehfelddurchmesser
(Köhlersche Beleuchtung)
a
c
b
d
