6. Montage
6.3 Aufl ichtachse
Für Aufl ichtanwendungen wird der Aufl ichtillumi-
nator (Abb.9) vor dem Tubus montiert.
Die Befestigung erfolgt über die seitliche Klemm-
schraube.
6.4 Tubus und Okulare
Hinweis:
Für Aufl ichtanwendungen (einschließlich Fluo-
reszenz) muss zuerst der Aufl ichtilluminator
montiert werden.
Der Tubus wird direkt oder über Zwischenmodule
am Stativ montiert. Die Befestigung erfolgt durch
die seitliche Klemmschraube (9.1).
• Drehen Sie die Klemmschraube (9.1) am Stativ
etwas heraus.
• Setzen Sie den Tubus in die kreisförmige Auf-
nahme (Ringschwalbe) ein.
• Ziehen Sie die Klemmschraube (9.1) wieder
fest.
• Die Okulare werden in die Okularstutzen am
Tubus eingesetzt.
24
6.5 Objektive
Grundsätzlich nur Leica Objektive der Tubuslän-
ge ∞ (unendlich) verwenden! Standardgewin-
demaß ist M25. Es wird empfohlen, die Objektive
so anzuordnen, dass die Vergrößerung ansteigt,
wenn der Objektivrevolver im Uhrzeigersinn ge-
dreht wird.
!
Achtung:
Zur Montage der Objektive den Tisch möglichst
weit absenken. Nicht besetzte Gewinde im Re-
volver mit Staub-Schutzkappen verschließen!

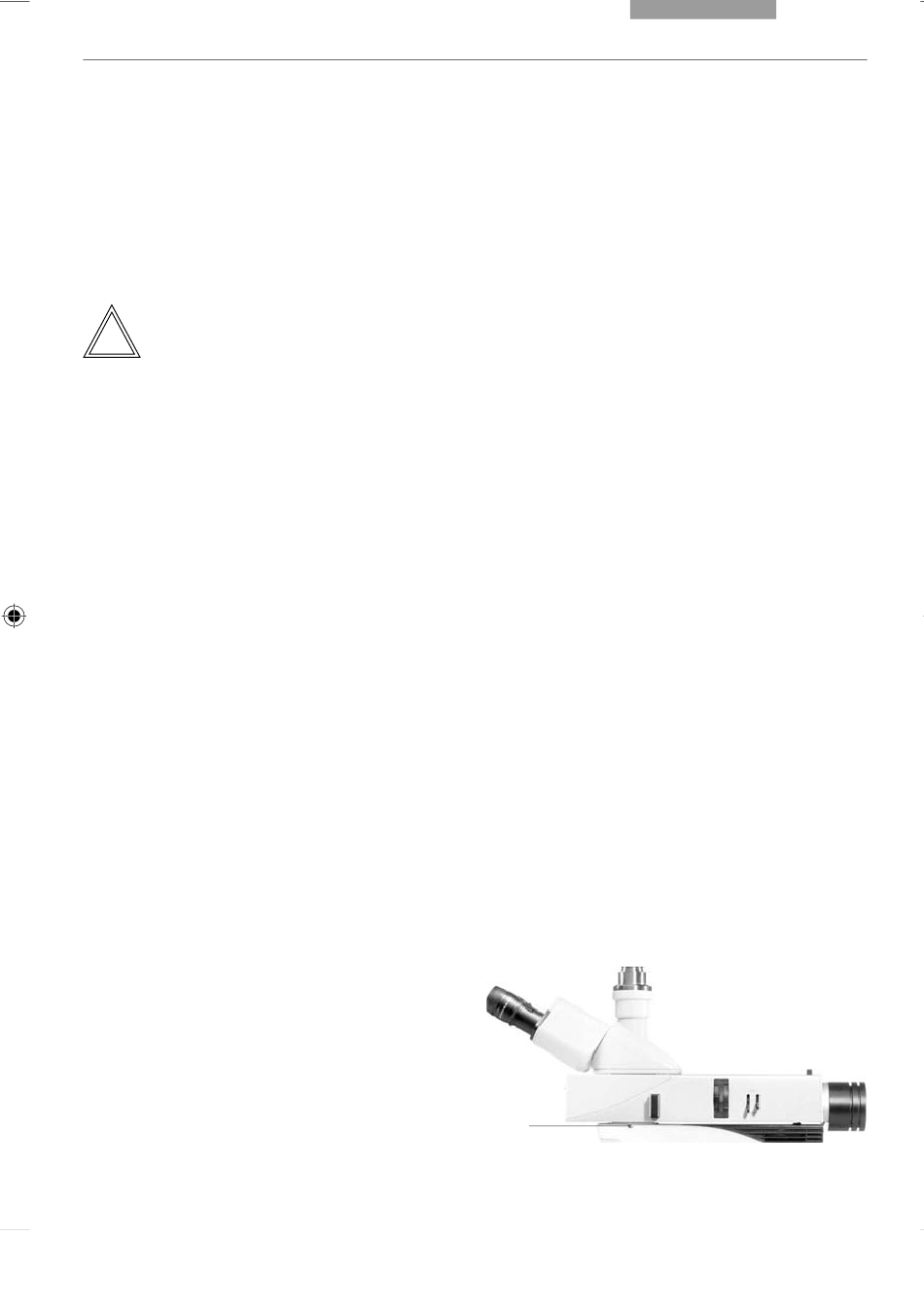

Abb. 9
Montage Aufl ichtilluminator
1
Klemmschraube
1
