Montage

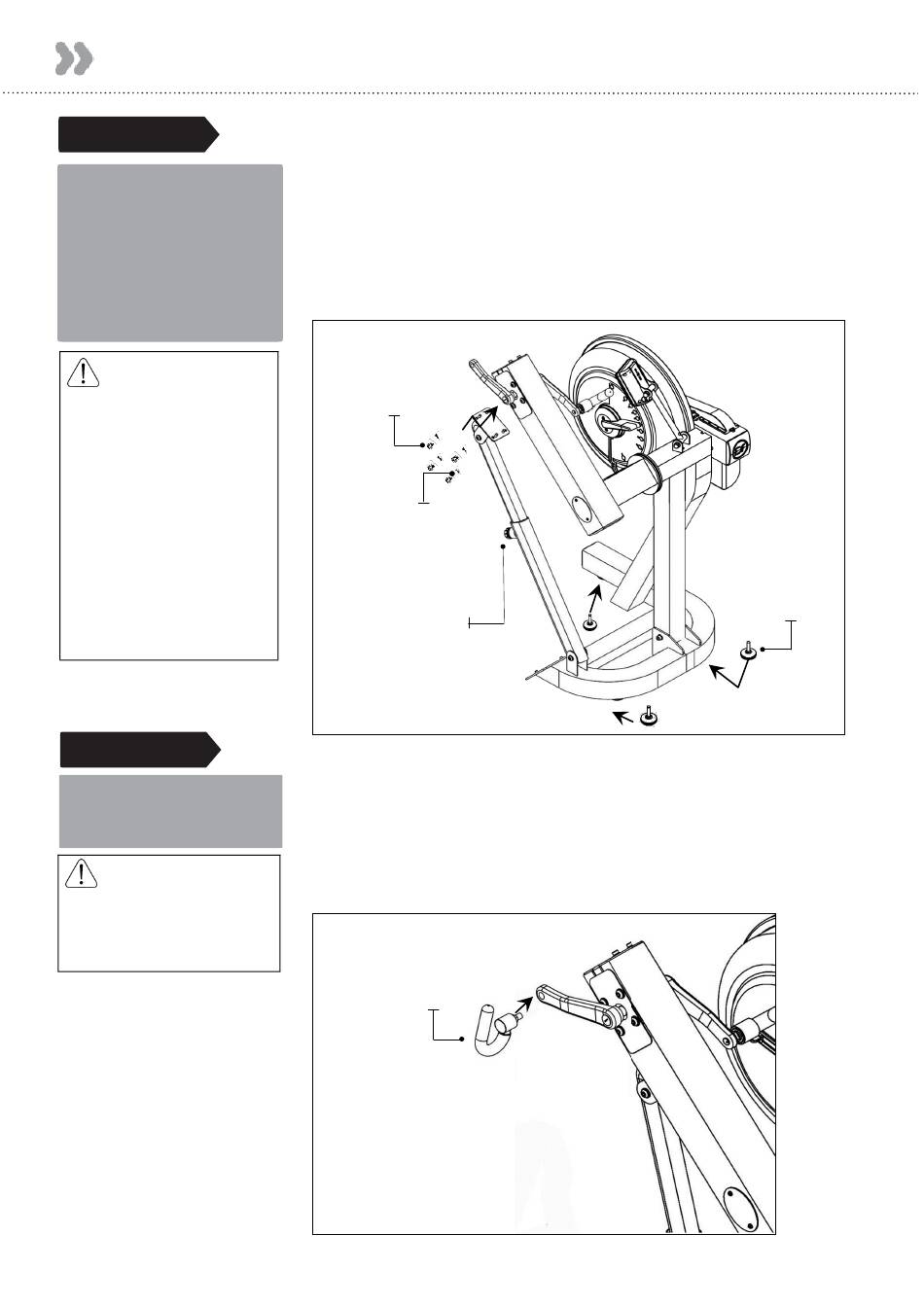

SCHRITT 1
Mainframe Montageanleitung
ERFORDERLICH
4 x M8 x 15mm
1
Schrauben [7]
2
4 x M8 Federn
Unterlegscheibe [17]
12
3 x Nivellierungsfüße [18]
8
VORSICHT
Der Höheneinstellarm ist
schwer und wird zu diesem
Zeitpunkt der Montage frei
schwingen. Der
Höheneinstelldrehknopf
wurde vorab im Werk in der
optimalen Montageposition
für den Höheneinstellarm
festgezogen. Lösen Sie den
Einstelldrehknopf nicht, bis
das ausziehbare Rohr
sicher an der Unterseite
des Höheneinstellarm
befestigt wurde.
SCHRITT 2
Kurbelarm Montageanleitung
ERFORDERLICH
Rechter Griff [8]
1
2
ACHTUNG
Zu festes Anziehen kann
das Aluminiumgewinde im
.
Kurbelarm beschädigen
a) Nehmen Sie den Inhalt aus der Verpackung. Befestigen Sie
das ausziehbare Rohr mit den 4x M8x15mm-Schrauben
[7] und 4x M8-Federn Unterlegscheibe an der Unterseite
vom Höheneinstellarm.
b) Schrauben Sie die 3 Nivellierungsfüße[18] an der
Unterseite in den Rahmen. Höhe nach Bedarf anpassen.
M8x15mm
Schrauben
M8 Federn
Unterleg-
Einstelldrehknop
a) Rechtes Pedal am Kurbelarm befestigen. Die Gewinde des
Pedals sind mit einer Art Schraubensicherung überzogen
(blau); die Schraubensicherung benötigt nach dem
Eindrehen ca. 15 Minuten, um auszuhärten.
Rechter Griff
Hinweis: Schraubensicherung vor der
ersten Benutzung des Gerätes 15
Minuten aushärten lassen.
Befestigung der Pedale regelmäßig
kontrollieren und ggf. mit einem 15-mm
-Schlüssel nachziehen.
9
Nivellierungsfüße
