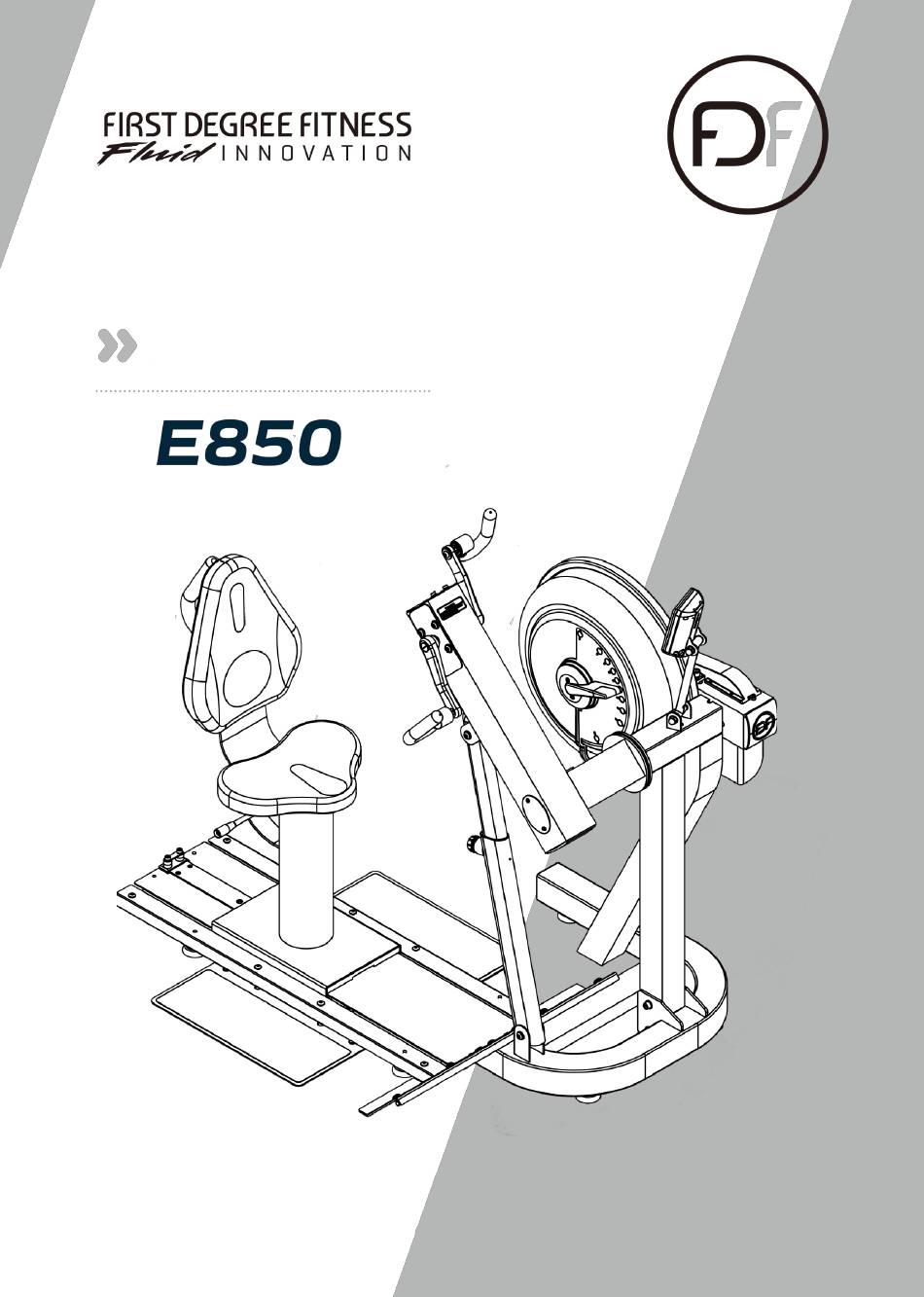

- Seite 1 Bedienungsanleitung FLUID EXERCISE Registrieren Sie Ihr Produkt unter www.firstdegreefitness.com/support ●...
- Seite 3 Einleitung Herzlichen Glückwunsch zu Ihrem E850 FIRST DEGREE FITNESS ist stolz darauf, den Rower als VOLLSTÄNDIGER GEBRAUCH zu präsentieren Produkt mit patentiertem Einstellbare Flüssigkeitsbeständigkeit. Wie bei jedem Fitnessgerät, wenden Sie sich an einen Arzt, bevor Sie Ihr E850 Trainingsprogramm beginnen.
- Seite 4 Inhaltsverzeichnis Sicherheit ................5 Aufbau - E850 ................ 7 Inhalt der E850 Packung ............8 Montage ................9 Bedienungsanweisungen ............. 13 Automatisch einstellbarer Bluetooth-Monitor ......16 Kalibrierung ................17 Wartung und Fehlerbehebung ..........18 Einstellung des Antriebsriehmens ........... 20 Garantie ................21...
- Seite 5 Sicherheit Sicherheitsinformationen •Bitte lesen Sie vor der Benutzung dieses Geräts unbedingt das GESAMTE Benutzerhandbuch und ALLE Anweisungen durch. Das Rower ist ausschließlich für Verwendung gemäß der Beschreibung in diesem Handbuch vorgesehen. •ALLE WARNHINWEISE MÜSSEN VOLLSTÄNDIG VERSTANDEN WERDEN. •Wir empfehlen allen Benutzern von Rower Trainingsgeräten, vor dem Gebrauch folgende Informationen zu beachten.
- Seite 6 Sicherheit Richtige Verwendung •Das Gerät dar keinesfalls zweckentfremdet werden. Es ist unter Beachtung der Rower Herstelleranweisungen zu benutzen, um Verletzungen zu vermeiden. •Falsches oder übermäßiges Training kann zu Verletzungen führen. Konsultieren Sie vor Beginn eines Trainingsprogramms einen Arzt. Wenn beim Training Schwäche, Schwindelgefühl oder Schmerzen auftreten, brechen Sie das Training SOFORT ab, und konsultieren Sie einen Arzt.
- Seite 7 Aufbau - E850 Spezifikationen Produktklasse: SC Hinweis: Kurbeltrainingsgeräte der Klasse SC sind nicht für hohe Genauigkeitszwecke geeignet Produkt Nettogewicht: 120.08kg (264.68lb) Produkt Bruttogewicht: 141.20kg (311.22lb) ) Benutzergewicht: 276cm (108.66”) Länge x 222cm (87.40”) Breite Abmessungen: 1560mm (61.42”) Länge x 1020mm (40.16”) Breite 1400mm (55.12”) Höhe Benutzergewicht: 150kg (330lb)
- Seite 8 Inhalt der E850 Packung Teile Nr. Menge Beschreibung Teile Nr. Menge Beschreibung Hauptrahmen mit Teleskoprohr und internem M6 Beilagscheiben Gasassistent Schock Grundplatte 6mm Inbusschlüssel Sitzrahmen M10 Beilagscheiben M8 Federn Sitz zurück Unterlegscheibe Sitzkissen Nivellierungsfüße M6x20mm Schrauben Griffleiste M8x15mm Schrauben Trichter und Schlauch Rechter Griff Nachlackierset 4mm Inbusschlüssel...
- Seite 9 Montage SCHRITT 1 Mainframe Montageanleitung ERFORDERLICH a) Nehmen Sie den Inhalt aus der Verpackung. Befestigen Sie das ausziehbare Rohr mit den 4x M8x15mm-Schrauben 4 x M8 x 15mm [7] und 4x M8-Federn Unterlegscheibe an der Unterseite Schrauben [7] vom Höheneinstellarm. 4 x M8 Federn Unterlegscheibe [17] b) Schrauben Sie die 3 Nivellierungsfüße[18] an der...
- Seite 10 Montage SCHRITT 3 Zusammenbau von Fußplatte und Kanäle ERFORDERLICH a) Die T-Schiene leicht abkippen und die Fußplatte mit vormontierten Bolzen wie abgebildet von unten einschieben T-Schiene lassen. Kanal rechts Kanal links 2 x Fußplatte Fußplatte T-Schiene 8 x M8x45mm Schrauben [10] Nivellierungsfüße [18] b) Den linken Kanal am Kopf der Fußplattehauben-Bolzen montieren und ihn dann nach vorne schieben.
- Seite 11 Montage SCHRITT 4 Montage der Grundplatte auf Hauptgerät ERFORDERLICH Die Grundplatte mit Hilfe des Befestigungsbolzen als Positionsgeber am Hauptgerät montieren und dann mit 3 3 x M10x20mm Schrauben[11] Schrauben Stück M10x20mm , 2 Stück M10 2 x M10 Sicherungsmutter[13] Sicherungsmutter und 3 Stück M10 Beilagscheiben fixieren 3 x M10 Beilagscheiben [16] Achtung: der mittlere M10 Bolzen braucht keine Mutter...
- Seite 12 Montage SCHRITT 6 Montage des Sitzes auf Grundplatte Sitzblockierung: muss ausgefahren sein damit der Sitz in der Grundplattenschiene befestigt werden kann. Der Sitz muss sich bei Besetzung IMMER in der verriegelten Stellung „LOCKED“ an der Grundplatte befinden. Um den Sitz zu bewegen, muss die Sitzblockierung ausgefahren sein.
- Seite 13 Bedienungsanweisungen Dar E850 Höheneinstellarm Kettenspannschrauben: Zum Nachspannen oder zur Einstellung des Geradlaufs der Kette. Beim Festziehen auf gleichmäßigen Anzug achten, andernfalls ist das Kettenrad nicht richtig ausgerichtet. Hinweis: Durch Anziehen der rechten Schraube wird die rechte Seite in Ihre Richtung gezogen, durch Anziehen der linken Schraube die linke Seite.
- Seite 14 Bedienungsanweisungen Befüllung des Tanks und Wasseraufbereitung ERFORDERLICH Für die Befüllung benötigen Sie einen große Eimern (wird vom Lieferanten nicht mitgeliefert) sowie den mitgelieferten Trichter und Schlauch [22] Wassertrichter mit Schlauch [22]. Für die Befüllung braucht man ungefähr 8 Liter Wasser VORSICHT Öffnen Sie den gelben Tankverschluss auf der Rückseite des Legen Sie beim Befüllen...
- Seite 15 Bedienungsanweisungen WIDERSTANDSSTUFE ÄNDERN E850 lässt sich ganz einfach Der Widerstand Ihres ändern. Die Pegelanzeige vorne am Tank bestimmt die Widerstandsstufe. Stufe eins steht für den geringsten Widerstand und Stufe zehn für den größten Widerstand. Die Technologie des variierbaren Flüssigkeitswiderstands im Tank gewährleistet ein sofortiges Einrasten und einen konstanten Widerstand bei jeder Bewegung.
- Seite 16 Automatisch einstellbarer Bluetooth-Monitor Automatischer Start: Beginnen Sie mit dem Training, um das Gerät zu aktivieren. Zurücksetzen aller Werte: Halten Sie die Taste ZURÜCKSETZEN 3 Sekunden lang gedrückt. Automatisches Abschalten: Nach 5 Minuten. Alle Werte sind nach dem Neustart auf Null zurückgesetzt. WATT: Leistung gemessen in Watt.
- Seite 17 Kalibrierung Halten Sie die Tasten 「ZURÜCKSETZEN」und「RUHEN」5 Sekunden SCHRITT lang gedrückt. Es wird „ STUFE 1 “ angezeigt SCHRITT Drehen Sie den Einstellgriff auf STUFE 1. Halten Sie die Tasten「ZURÜCKSETZEN」. Der Monitor zeigt jetzt STUFE『2』. Dass die Kalibrierung für STUFE 1 abgeschlossen ist.
- Seite 18 Wir empfehlen diese für eine gewerbliche Nutzung von mehreren Geräteeinheiten, deren Tanks von Zeit zu Zeit entleert und befüllt werden müssen. Wenden Sie sich für den Pumpenkauf an einen First Degree Fitness-Händler in Ihrer Nähe oder prüfen Sie die entsprechenden Details auf unserer Website unter www.firstdegreefitness.com Computerbildschirm ist eingeschaltet Möglicherweise hat sich eine Verbindung gelöst.
- Seite 19 Wartung und Fehlerbehebung Gegenstand Zeitspanne Anweisung Sitz und Rahmen Wöchentlich. Wöchentlich oder bei starker Benutzung im Klub häufiger mit einem flusenfreien Tuch abwischen. PK-Gurtspannung Monatlich. Monatlich auf Anzeichen von Schlupf überprüfen. Siehe Seite „Baugruppe Tankabdeckung“. Tank und 12 Monate bis 4 Anweisungen im Abschnitt „Wasseraufbereitung“...
- Seite 20 Einstellung des Antriebsriehmens Schritt 1: Entfernen Sie die große Metallplatte Schritt 2: Verwenden Sie ein langes Werkzeug wie in der Abbildung oben links gezeigt. um die hintere Endabdeckung aus dem Gehäuse zu entfernen (siehe Abbildung oben rechts). Damit erhalten Sie Zugang zur tankseitigen Befestigungsschraube (siehe Abbildung rechts Endabdeckung Schritt 4: Verwenden Sie einen 6mm Innensech-...
- Seite 21 Vertreter registriert sein. FIRST DEGREE FITNESS Limited behält sich das Recht vor, die Bauteile zu überprüfen, für die im Rah- men der Garantie Ersatz beansprucht wird. Die Garantiezeit gilt nur für den Originalkäufer ab dem Kaufdatum und ist nicht übertragbar.
- Seite 24 FIRST DEGREE FITNESS Europe Hoge Maat 3 3961 NC WIJK BIJ DUURSTEDE The Netherlands Phone: +31(0)307600670 Büro: mail@fluidrower.eu Service Unterstützung: service@fluidrower.eu Web: www.fluidrower.eu...
- Seite 25 USER GUIDE E850 FLUID EXERCISE...
- Seite 27 Training with the E850 Congratulations on your purchase of E850. FIRST DEGREE FITNESS is proud to present the E850 as a FULL COMMERCIAL USE product featuring patented Adjustable Fluid Resistance. As with any piece of fitness equipment, consult a physician before beginning your E850 exercise program.
- Seite 28 Contents Safety ................... 5 Assembly ................7 E850 Box 1 & Box 2 Contents ..........8 Assembly Instructions ............. 9 Operation Instructions ..............13 Bluetooth Auto-Adjust Monitor ..........16 Calibration Procedure ............17 Maintenance & Troubleshooting ........... 18 Tank Belt Adjustment ..............20 International Warranty ............
- Seite 29 Safety Safety Information • Before using this product, it is essential to read this ENTIRE operation manual and ALL instructions. The unit is intended for use solely in the manner described in this manual. • UNDERSTANDING EACH AND EVERY WARNING TO THE FULLEST IS IMPORTANT •...
- Seite 30 Inspection • DO NOT use or permit use of any equipment that is damaged and/or has worn or broken parts. For all FIRST DEGREE FITNESS equipment use only replacement parts supplied by FIRST DEGREE FITNESS. • EQUIPMENT MAINTENANCE - Preventative maintenance is the key to smooth operating equipment as well as to keep your liability to a minimum.
- Seite 31 Assembly Product Specifications Product Class: SC Note: Class SC crank training equipment is not suitable for high accuracy purposes Braking System: Speed Independent Product Net Weight: 120.08kg (264.68lb) Product Gross Weight: 141.20kg (311.22lb) Maximum Safe Operating Surface Area: 276cm (108.66”) Length x 222cm (87.40”) Width...
- Seite 32 E850 Box 1 & 2 Contents Item Qty. Description Item Qty. Description Main Frame with Telescoping Tube Foot Levelers and Internal Gas Assist Shock Baseplate Multi-tool Seat Frame Touch up paint Seat Back D Cell Battery Lower Seat Funnel and Hose Right pedal Owners Manual Hardware KIT...
- Seite 33 Assembly Instructions STEP 1 Main Frame Assembly Instructions REQUIRED Attach Telescoping Tube to the underside of the 4 x M8 x 15mm Blots [15] control arm using 4xM8x15mm Bolts[15] and 4x M8 Spring Washers[21]. 4 x M8 Spring Washers [21] Thread the 3xFoot levelers[7] into underside of base.
- Seite 34 Assembly Instructions STEP 3 Installing the Baseplate REQUIRED Tilt the T-Channel slightly to allow the Footplate (with pre-installed Bolts) to slide underneath as shown. T-Track Channel Right Channel Left 2 x Footplate Footplate T-Track 8 x M8x45mm Blots [16] Foot Leveler [7] Mount the Left Channel over the top of the Footplate dome Bolts and then slide forward.
- Seite 35 Assembly Instructions STEP 4 Installing Baseplate to the Main Frame Mount the baseplate onto the Main Frame using REQUIRED mounting pins as a locator 3 x M10x20mm [17] Then, secure with 3x M10x20mm Bolt[17], 2x M10 2 x M10 Nylock Nut [18] Nylock Nut[18] and 3x M10 Washer[20].
- Seite 36 Assembly Instructions STEP 6 Installing Seat to the Main Frame a) Seat Stop: Must be lowered to allow Seat onto CAUTION Baseplate Track. Must ALWAYS be in the LOCKED position when Seat is occupied on Baseplate. Must be The Seat Stop MUST be in lowered to allow Seat removal.
- Seite 37 Operation Instructions E820 Control Arm Chain Tensioning Bolts: Allows for tightening the Chain or adjustment from side to side. Make sure when tightening only to adjust the same amount for both Bolts, otherwise the sprocket will be misaligned. Note: Tightening the right Bolt only will pull the right side of the Crank assembly toward you, tightening the left will pull the left side toward you.
- Seite 38 (rechargeable via USB) available as an option. We recommend this to any commercial facility, with multiple units, that has a need to drain and refill Tanks from time to time. To purchase, contact your nearest First Degree Fitness distributor or go to our website on www.firstdegreefitness.com for details.
- Seite 39 Operation Instructions CHANGING RESISTANCE LEVEL Changing resistance on your Unit is simple. The level of resistance is determined by the level indicator located on the front of the Tank. Level one indicates lightest resistance, level ten represents heaviest resistance. The Tank‟s variable fluid resistance technology ensures an instant catch and constant resistance throughout the movement.
- Seite 40 Bluetooth Auto-Adjust Monitor Auto Start: Commence exercise to activate. Reset all values: Press and hold RESET button for 3 seconds. Auto Power Down: Over 5 minutes. All values revert to zero after restart. WATT: Power measured in watts WORK: Duration of exercise segment REST: Duration of rest period POWER GRAPH: Press RESET to change display from Power Curve to Cumulative Power Graph.
- Seite 41 Calibration Procedure Press and hold 「RESET」and「REST」for 5 seconds. Display will show “ Level 1 “ Turn handle to Level 1. Press Reset. Display will now show Level 2. Turn handle to Level 2. Press Reset. Display will now show Level 3. Repeat for 3,4,5,6,7,8,9,10.
- Seite 42 Tanks from time to time. To purchase, contact your nearest First Degree Fitness distributor or go to our website on www.firstdegreefitness.com for details. The Monitor display is erratic and illuminates, It is possible that there is a loose connection.
- Seite 43 Maintenance & Troubleshooting Item Time Frame Instructions Wipe down weekly with lint free cloth or more often with Seat and Frame. Weekly. heavy club use. Check monthly for signs of slippage. Adjust/tighten as PK Belt Tension. Monthly. required. Tank and Water Follow instructions as specified in the “Water 12 months to 2 years.
- Seite 44 Tank Belt Adjustment 2. Using a long tool, push out the rear 1. Remove large metal inspection plate. end cap as pictured below left. This will give you access to the Tank tensioning Bolt (shown lower right). End Cap 3. Loosen both the rear and front Tank 4.
- Seite 45 Metal Frame – 10 Year Limited Warranty FIRST DEGREE FITNESS will repair or replace the metal Main Frame should it fail due to any defect in materials or workmanship within 10 years of the original purchase. Warranty does not apply to frame coating.
- Seite 48 CONTACT US For customer support please visit firstdegreefitness.com/support TAIWAN T: +886 3 478 3306 764 Chung Shan South Rd Yangmei Taoyuan Taiwan R.O.C.
