Verkabelung von enteliBUS Komponenten nicht im selben
Gehäuse

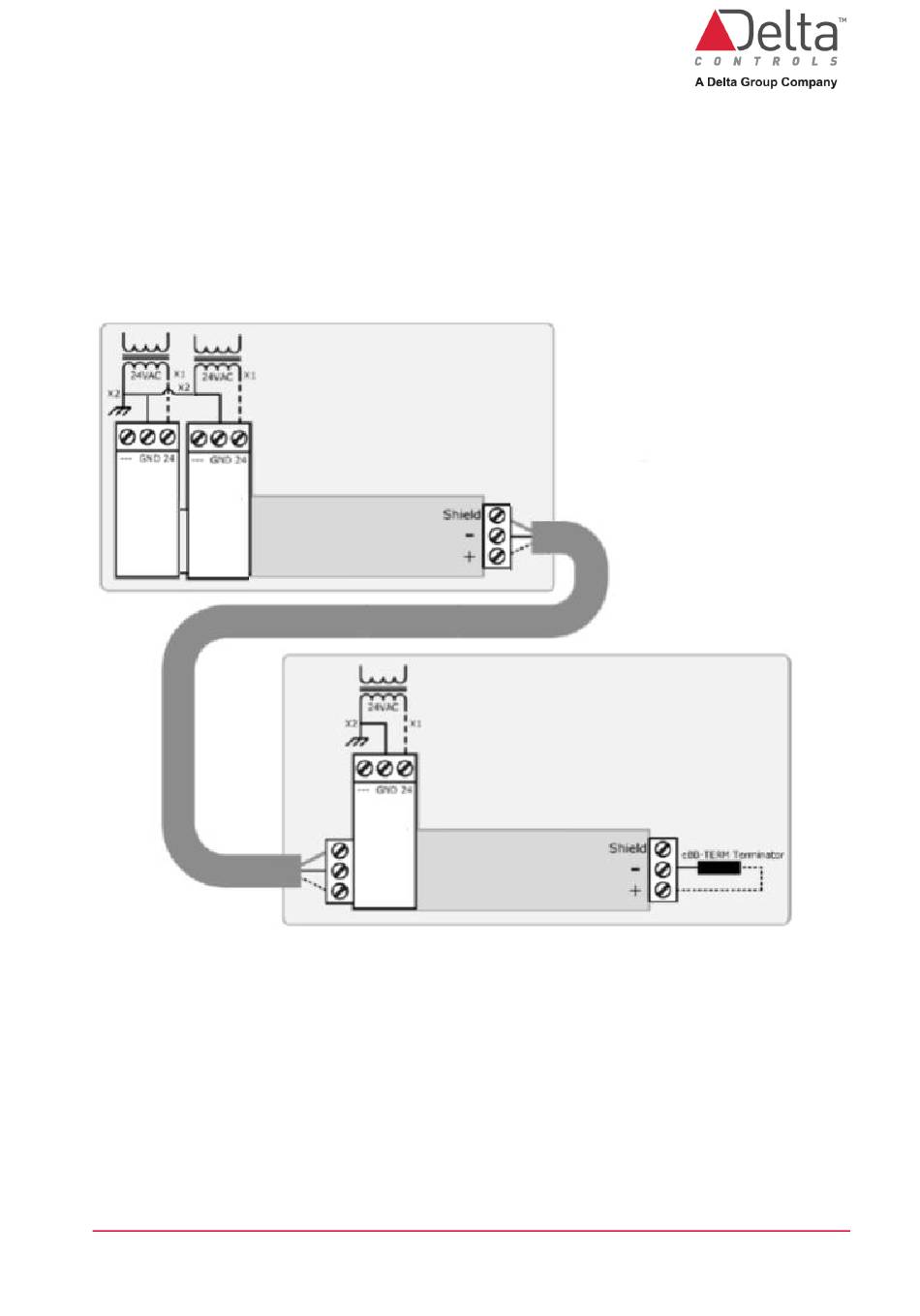

Falls enteliBUS Komponenten an verschiedenen Positionen installiert sind (innerhalb der
Grenzen des eBUS Netzwerkes) und sich nicht im selben Gehäuse befinden, sollten
Controller und Erweiterungen lokal geerdet werden (s. Abb. unten).
E/A Module sind über die Busplatine ausreichend geerdet.
eBMGR
Expander
eBUS Netzwerk
6.5
Verwendung von enteliBUS Komponenten für die Zutrittskontrolle
Bei Verwendung von enteliBUS Komponenten für die Zutrittskontrolle können keine
Gleichspannungsquellen (DC) vom ADM (
eBMGR zu versorgen, wie es beim Einsatz eines ASM (
einem ADM üblich ist. Der ADM liefert nur 12V DC während der eBMGR 24V DC und mehr
Leistung benötigt als der ADM liefern kann.
DE-eBMGR-TCH Installationsanleitung.docx
Expander Grundplatine
Expander Grundplatine
Expander
A
Gehäuse
Strom und Masse für alle
Komponenten müssen von derselben
elektrischen Spannungsversorgung
geliefert werden!
D
M
ccess
oor
odule) verwendet werden um den
A
ccess
Gehäuse
S
M
ystem
anager) mit
Seite 12 von 19
