Bedienungsanleitung für kontaktlosen Funkfrequenz-
Sicherheitsschalter SI-RF

Mechanische Installation

Wichtig: Installieren Sie einen Sicherheitsschalter in einer Weise, die von Manipulation oder
Umgehung abschreckt. Montieren Sie Schalter, um eine Umgehung der Schaltfunktion am
Klemmenraum oder Steckverbinder (QD) zu verhindern. Ein Schalter und sein Auslöser dürfen
niemals als mechanischer Anschlag verwendet werden. Ein Überlauf kann zu Schäden am Schalter
führen.
Das gesamte Montagezubehör wird vom Anwender bereitgestellt. Befestigungselemente müssen stark genug sein, um
einen Bruch zu verhindern. Die Verwendung von permanenten Befestigungselementen oder Verriegelungsbeschlägen
wird empfohlen, um ein Lösen oder Verschieben des Auslösers und des Schaltergehäuses zu verhindern. In die
Montagebohrungen (4,5 mm) im Schalter- und Auslösergehäuse passen Befestigungsteile der Größe M4 (Nr. 6).
Montieren Sie den Sensor und den Auslöser so, dass die Position nach der Installation/Einstellung nicht verändert
werden kann. Bringen Sie den Schalter sicher auf einer stabilen, unbeweglichen Oberfläche an. Verhindern Sie das
Lösen von Befestigungsteilen durch den Einsatz von Schraubensicherungen, Gewindesicherungen usw. Verwenden Sie
Schlitze nur für die Erstpositionierung. Bewegungen des Schalters und des Auslösers können mithilfe von Stiften, Dübeln
und Keilen verhindert werden.
Installieren Sie den Sicherheitsschalter SI-RF so, dass falsche oder unbeabsichtigte Betätigung und absichtliche
Umgehung verhindert werden.
Positionieren Sie den Sensor und den Auslöser so, dass der Zugang für Funktionsprüfungen, Wartung und Service oder
Austausch möglich ist. Die Installation sollte geeignete Freiräume bieten, leicht zugänglich sein und den Zugang zu
Auslöser und Sensor ermöglichen.
Vorsicht:
• Zu festes Anziehen der Einheiten kann das Gehäuse verdrehen und die Leistung der
Sensoren beeinträchtigen.
• Ziehen Sie die Einheiten während der Installation nicht zu stark an.
Wichtig: Es liegt in der Verantwortung des Maschinenbauers (Benutzers), dafür zu sorgen, dass die
Verdrahtung/Verkabelung in Reihe nicht leicht von einem Bediener manipuliert werden kann, um die
Sicherheitsfunktion(en) zu umgehen. Beispielsweise darf es für einen Bediener nicht möglich sein,
einen Schalter aus der Reihe zu entfernen.

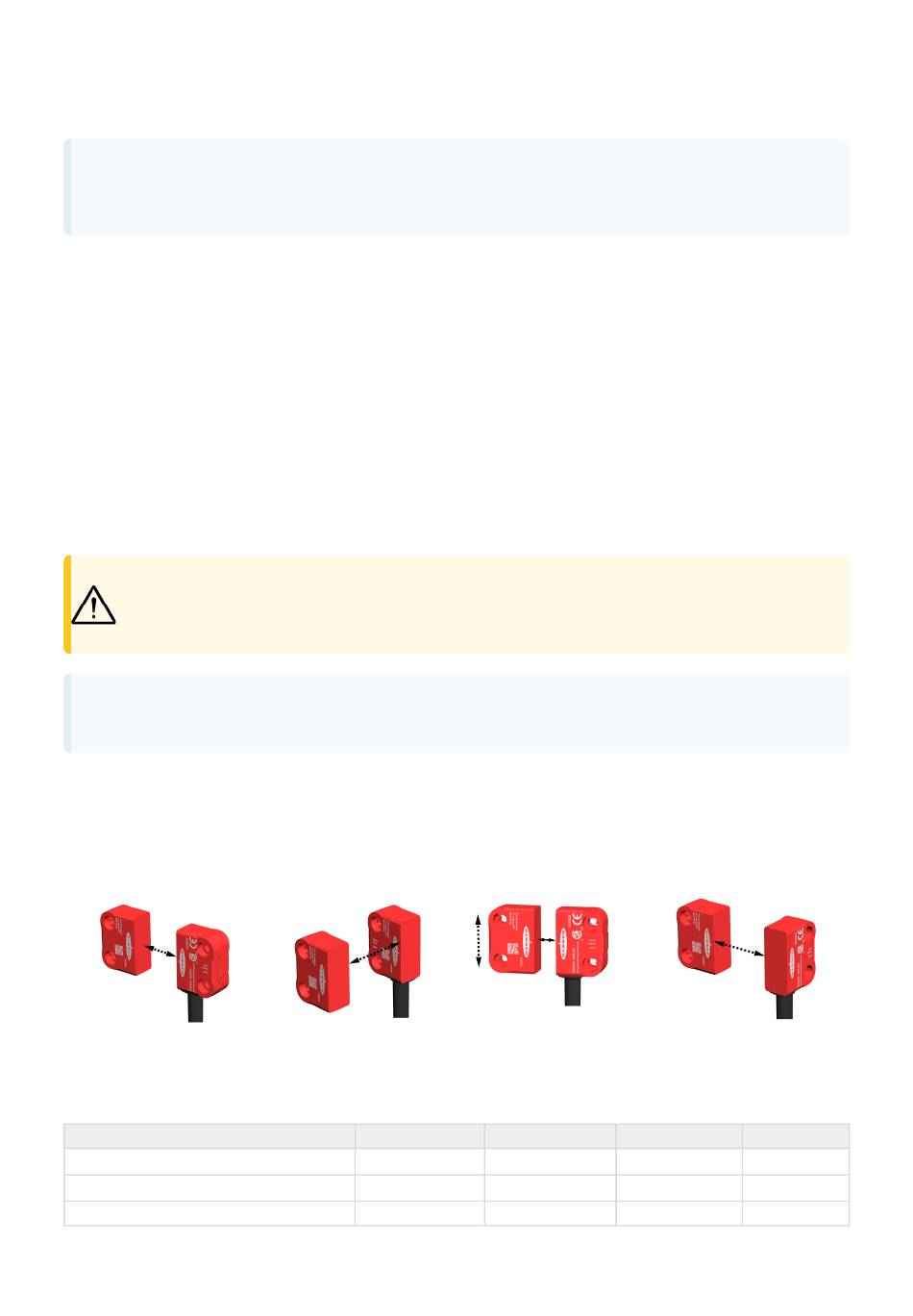

Erfassungsabstand

1
Die Schaltabstände der Standard-Betätigungsrichtung 1 sind aufgeführt. Die angegebenen Abstände beziehen sich auf
einen Sensor, der mit den Standardauslösern (SI-RF-A und SI-RF-A2) funktioniert.
Erfassungsabstand (nur in Verbindung mit dem Auslöser SI-RF-A)
Theoretischer Erfassungsabstand
Gesicherter Erfassungsabstand − Ein
Hysterese
page 8 of 29
Betätigungsrichtungen
2
Minimum (mm)
S
n
S
ao
H
Continued on page 9
© Banner Engineering Corp. Alle Rechte
vorbehalten.
3
X
Typisch (mm)
13
10
2
Installationsanleitung
4
Maximum (mm)
