Banner SI-RF Serie Bedienungsanleitung Seite 9

Installationsanleitung

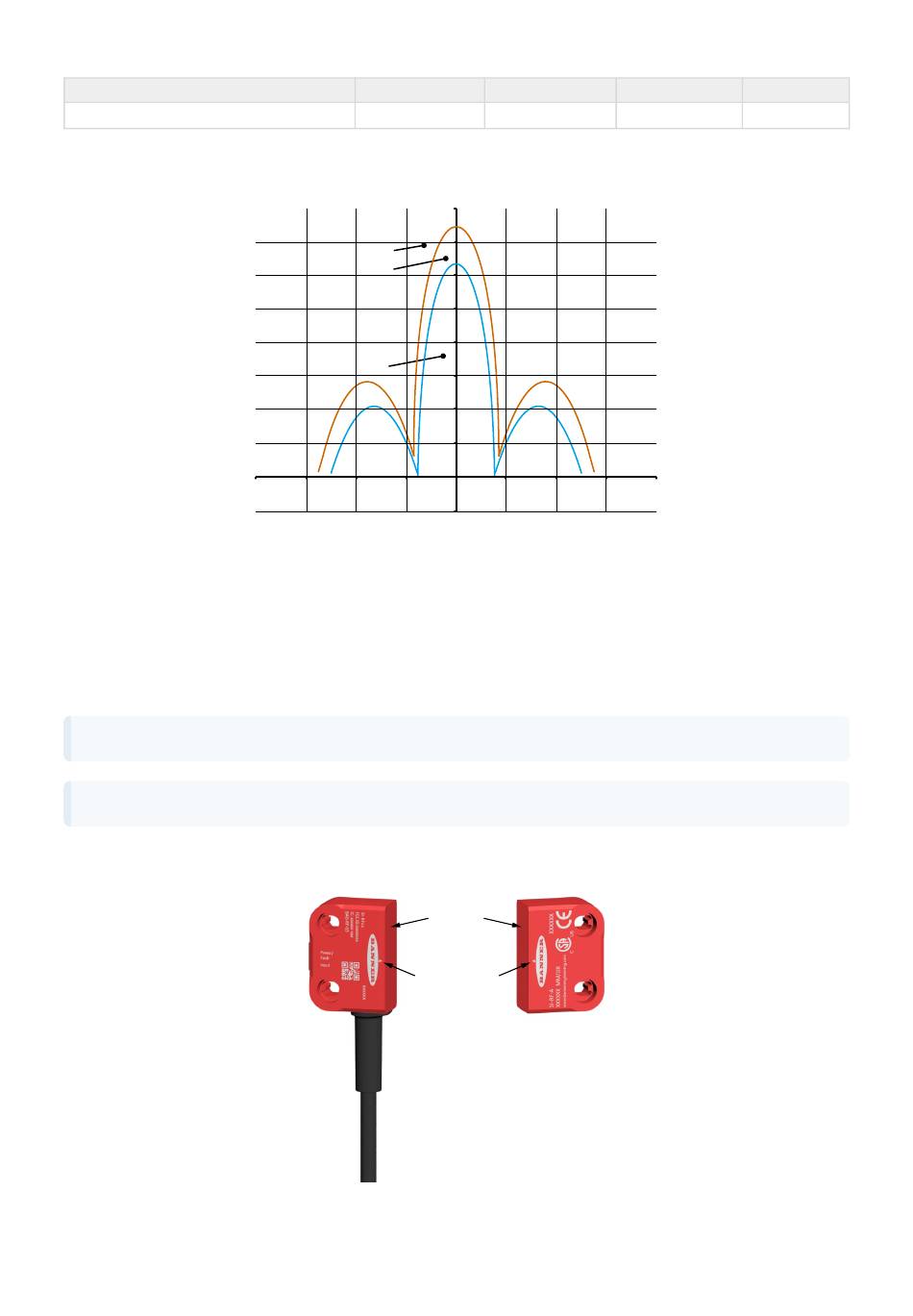

Gesicherter Erfassungsabstand − Aus
Innerhalb des Erfassungsbereichs gibt es "Nebenkeulen", in denen sich der Sensor ebenfalls aktivieren kann. Halten Sie
in einer Anwendung mit Auslöserichtung 3 einen Mindestabstand X ≥ 5 mm zwischen dem Sicherheitsschalter SI-RF und
dem Auslöser ein, damit keine Aktivierung innerhalb der Nebenkeulen erfolgt.
Die angegebenen Erfassungsabstände können nur erreicht werden, wenn die folgenden Bedingungen erfüllt sind:
• Die Sensoren dürfen nicht in der Nähe von Magneten oder starken Magnetfeldern installiert werden.
• Sensor und Auslöser dürfen nicht bündig mit metallischen Materialien montiert werden. Metall kann die
Erfassungsabstände beeinflussen.
Wichtig: Wenn mehrere Einheiten nebeneinander montiert werden, muss zwischen jedem Sensor ein
Mindestabstand von 100 mm eingehalten werden, um einen störungsfreien Betrieb zu gewährleisten.
Wichtig: Werden zwei Auslöser verwendet, um einen Sensor zu aktivieren, müssen die Auslöser
einen Sicherheitsabstand von mindestens 20 mm haben (gemessen von der Gehäuseseite).
Diese Geräte dürfen nur von autorisiertem Personal installiert werden. Jede der gezeigten Montagepositionen und
Näherungsrichtungen kann verwendet werden. Installieren Sie den Sicherheitsschalter SI-RF so, dass die Anzeige
sichtbar ist. Die dreieckigen Symbole dienen der Ausrichtung und sollten zueinander zeigen.
09-Jan.-25
Continued from page 8
S
ar
Distance S (mm)
OFF
Hysteresis
ON
Side lobe
-40 -30 -20 -10
Offset S (mm)
Aktive Sensor- und Auslöserflächen
Sensor
Alignment
© Banner Engineering Corp. Alle Rechte
Bedienungsanleitung für kontaktlosen Funkfrequenz-
Minimum (mm)
Reichweite
16.0
Switch OFF distance
14.0
Switch ON distance
12.0
10.0
8.0
6.0
4.0
2.0
Side lobe
0.0
0 10 20
-2.0
Actuator
Active
areas
marks
vorbehalten.
Sicherheitsschalter SI-RF
Typisch (mm) Maximum (mm)
30 40
25
