Bedienungsanleitung für kontaktlosen Funkfrequenz-
Sicherheitsschalter SI-RF
SXA-8xxD
Pin
Kabelfarbe
8 Rot
SI-RFxT-xP8
1 - White
+
5 - Grey
I1
6 - Pink
I2
2 - Brown
Q1
4 - Yellow
Q2
3 - Green
–
7 - Blue
8 - Red

Verdrahtung des Schalters in Reihe

Gehen Sie wie folgt vor, um mehrere bewegliche Schutzeinrichtungen mit einer Reihenschaltung von Sicherheitsschalter
SI-RF zu überwachen.
1. Die Sicherheitsausgänge des letzten Sicherheitsschalter SI-RF an eine Sicherheitsüberwachungseinheit
anschließen.
2. Die Sicherheitseingänge des ersten Sicherheitsschalter SI-RF an +24 V DC anschließen.
3. Die Sicherheitsausgänge des ersten Sicherheitsschalter SI-RF an die Sicherheitseingänge des zweiten
Sicherheitsschalter SI-RF anschließen (und die des zweiten an die des dritten usw.).
4. Wenn alle Schutzeinrichtungen geschlossen sind (alle Auslöser werden erkannt), schaltet der letzte
Sicherheitsschalter SI-RF der Reihenschaltung seine Sicherheitsausgänge ein.
5. Wenn Sie ein optionales In-Series Diagnostic (ISD)-Gerät (Bauform SI-RFD) verwenden, integrieren Sie das
Diagnosegerät zwischen dem letzten Sicherheitsschalter SI-RF und dem Sicherheitsüberwachungsmodul in die
Reihenschaltung. Die Statusinformationen können dann vom Diagnosegerät abgerufen werden.
Hinweis: Achten Sie darauf, dass die Geräte vom Typ Sicherheitsschalter SI-RF und das
Sicherheitsüberwachungsmodul über dieselbe Stromversorgung versorgt werden oder dass die
Erdungsanschlüsse der separaten Stromversorgungen dieselben sind.
Bei Verwendung des optionalen PNP-Hilfsausgangs (Bauform SI-RFS) können nur die nicht sicherheitsrelevanten
Statusinformationen der einzelnen Sensoren abgerufen werden.
Nach dem Schließen der Tür erfordert die optionale Reset-Funktion eine manuelle Quittierung, bevor der
Sicherheitsausgang des Sensors eingeschaltet wird (nur dieser einzelne Sensor, nicht der Reihenstring).
page 14 of 29
Continued from page 13
SI-RFST-xP8 SI-RFSL-xP8
Keine Funktion Reset (+ Eing.)

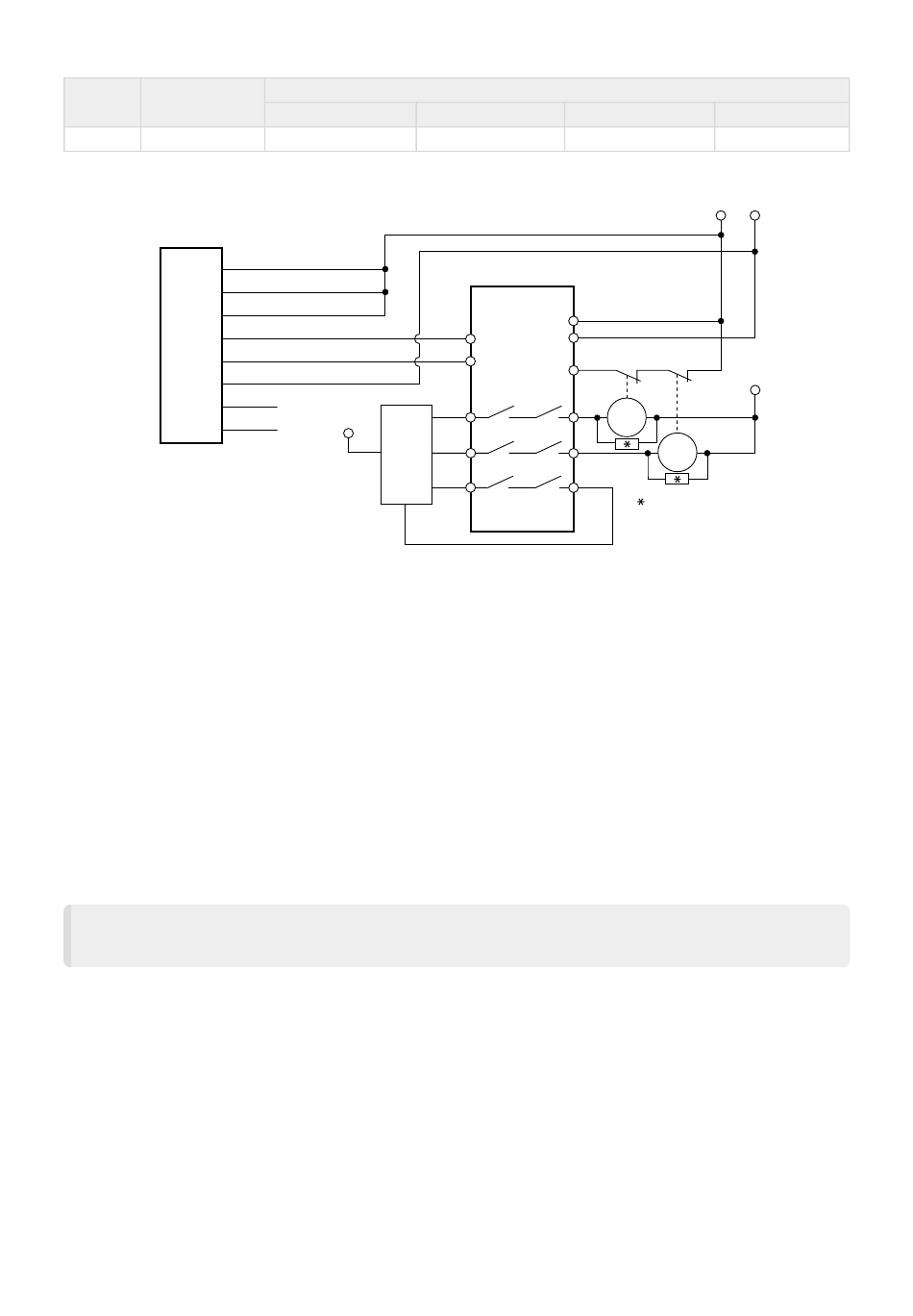

Verdrahtung für einen einzelnen 8-Leiter-Sensor
+24 V DC
OSSD1
OSSD2
0 V DC
n.c.
L1/+V
n.c.
Machine
Control
Circuit
Feedback Loop (optional)
© Banner Engineering Corp. Alle Rechte
vorbehalten.
Pin/Leiter-Funktion
SI-RFDT-xP8
Keine Funktion
SC10
+24VDC
IN3 0VDC
IN4
EDM
MPCE1
13 14
23 24
33 34
Arc Suppressors
Safety Relay Outputs 43/44,
53/54 and 63/64 can be
wired similarly, but require a
separate EDM or AVM input
for monitoring.
Installationsanleitung
SI-RFDL-xP8
Reset (+ Eing.)
+24VDC 0VDC
L2/-V
MPCE2
