2 | Produktbeschreibung​

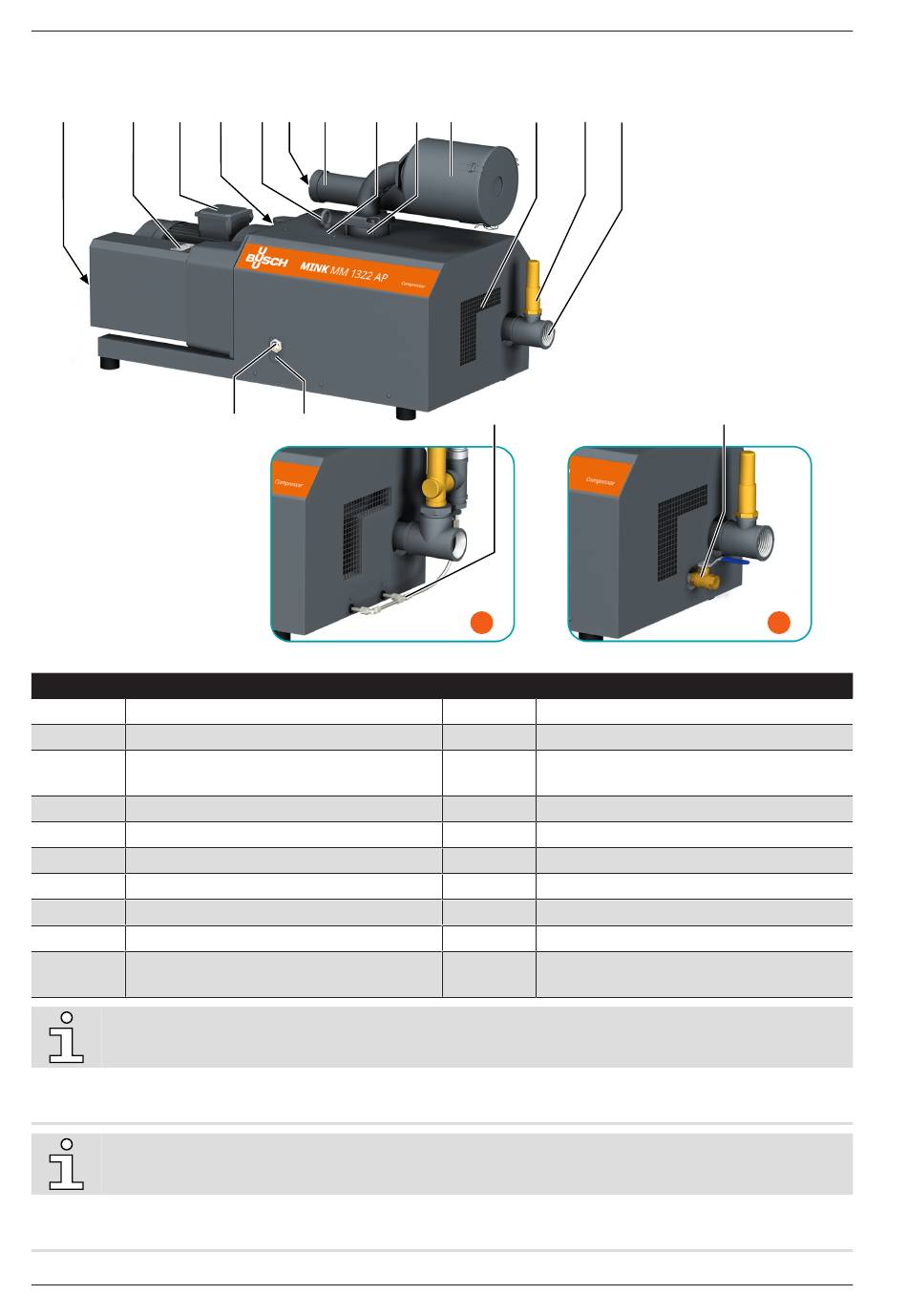

2 Produktbeschreibung
CAO NP MTB
Beschreibung
1 Aqua-Ausführung
IN Sauganschluss
OFP Öleinfüllschraube/Entlüftungsventil (unter
der Abdeckung)
OSG Ölschauglas
MTB Motorklemmenkasten
CAI Kühllufteinlass
SI Schalldämpfer
NP Typenschild
SV Sicherheitsventil
PRL Druckentlastungsleitung (nur für gasdichte
Ausführung)
HINWEIS
Technischer Ausdruck.
In dieser Betriebsanleitung wird die „Kompressor" mit dem Ausdruck „Maschine" bezeichnet.
HINWEIS
Abbildungen.
In dieser Betriebsanleitung können die Abbildungen vom Aussehen der Maschine abweichen.
4 | 36
DA EB IN SI OFP
OSG ODP
CAI
NRV IF
PRL
2
2 Gasdichte Ausführung
OUT Abluftanschluss
ODP Ölablassschraube
NRV Rückschlagventil (integriert)
DA Richtungspfeil
CAO Kühlluftauslass
EB Augenschraube
CD Kondensatablass (optional)
IF Ansaugfilter
Instruction Manual MINK MM 1202-1322 AP_DE_de
SV OUT
CD
1
