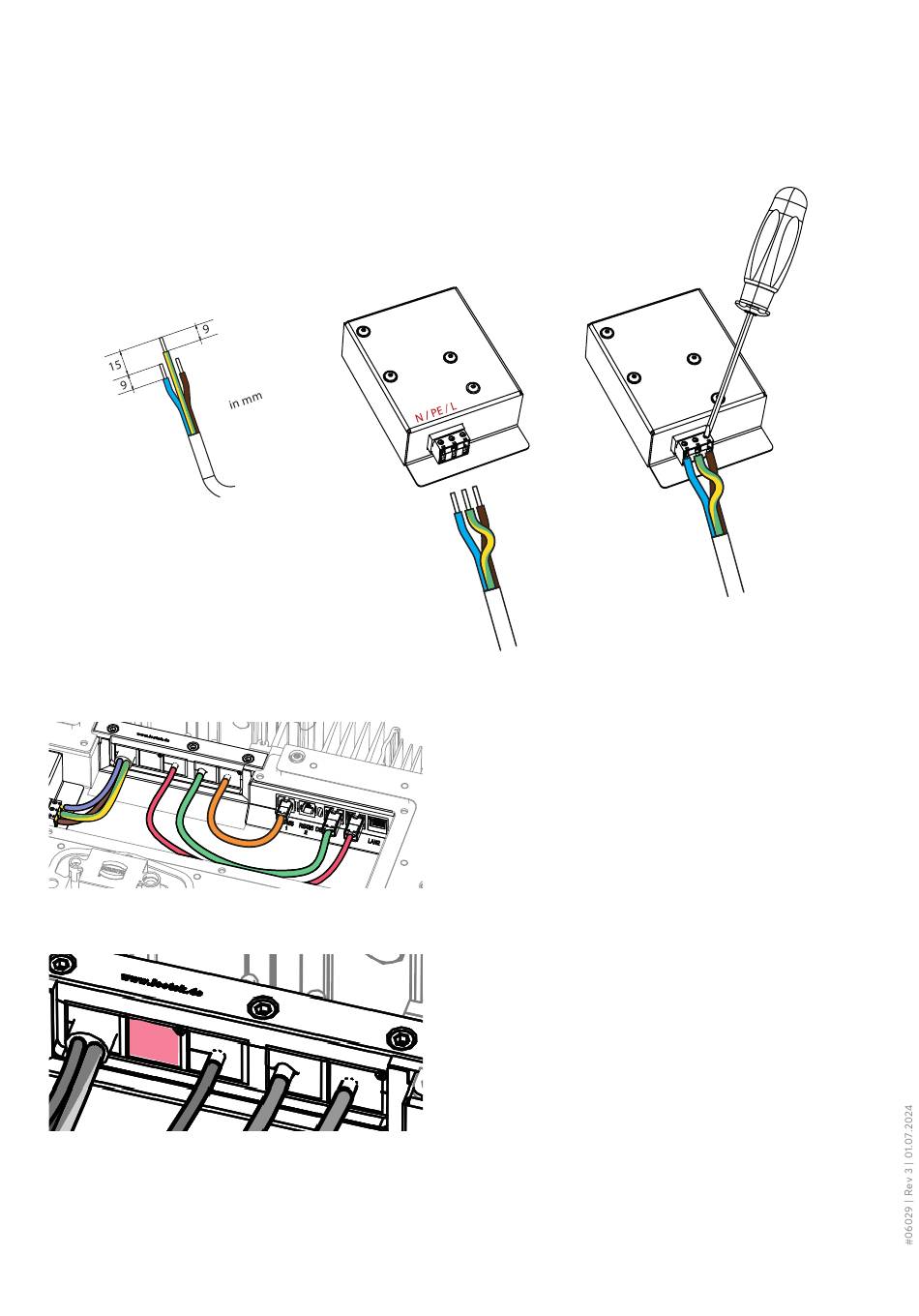

AC-Kabel 3x 4 mm² oder 3x 6 mm² abmanteln
•
PE länger (15 mm) als N und L ausführen (siehe Abb.),
um das Gerät auch unter Zugbelastungen sicher zu
erden
•
Kabeladern auf 9 mm abisolieren
Änderungen vorbehalten | Solarwatt GmbH
•
Kabeladern des AC-Kabels N, PE, L in den grünen
AC-Anschluss-Stecker einführen und mit schmalem
Schlitzschraubendreher festdrehen
•
Kabeladern auf Zugfestigkeit prüfen
• CAN-Verbindung (RJ45) anschließen
• LAN-Verbindung (RJ45) anschließen (Router/Internet)
• RS485 Verbindung (RJ 11/12) herstellen
• unbenutzte Kabeleinführungen mit Blindstopfen ab-
dichten
23
