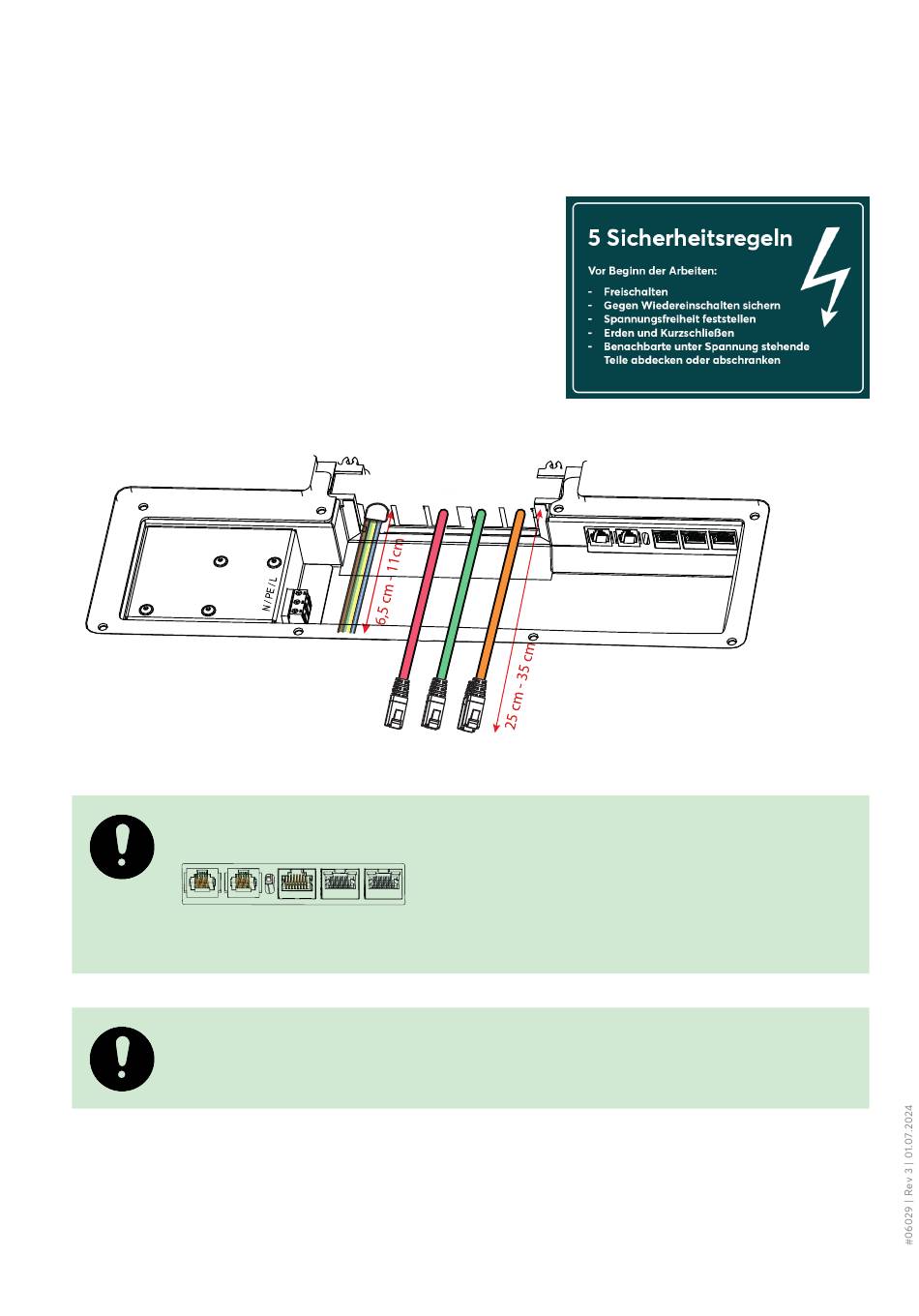

Verbindung mit Battery flex
• AC-Kabel 4 mm² oder 6 mm² ab Kabeleinführung auf:
min. 6,5 cm bis max. 11 cm ablängen und abmanteln
• Kommunikationskabel als Patchkabel oder Installations-
kabel (min. Cat5), CAN, LAN, RS485/Modbus auf min. 25
cm bis max. 35 cm ablängen
• CAN- und RS485 Kommunikationskabel verbinden die
Battery flex mit der backup solo
HINWEIS
Der DIP-Schalter (DS) muss in der Position OFF bleiben. Andernfalls können Kommunikationsfehler auftreten.
HINWEIS
Battery flex AC-1 1.3 hat einen Fehlerstromschutzschalter/RCD Typ B 30 mA integriert.
Änderungen vorbehalten | Solarwatt GmbH
AC-Anschluss
Router LAN
CAN
(RJ45)
(RJ45)
DS
OFF
RS485 RS485 DS CAN LAN1 LAN2
1
2
RS485
(RJ11/12)
21
