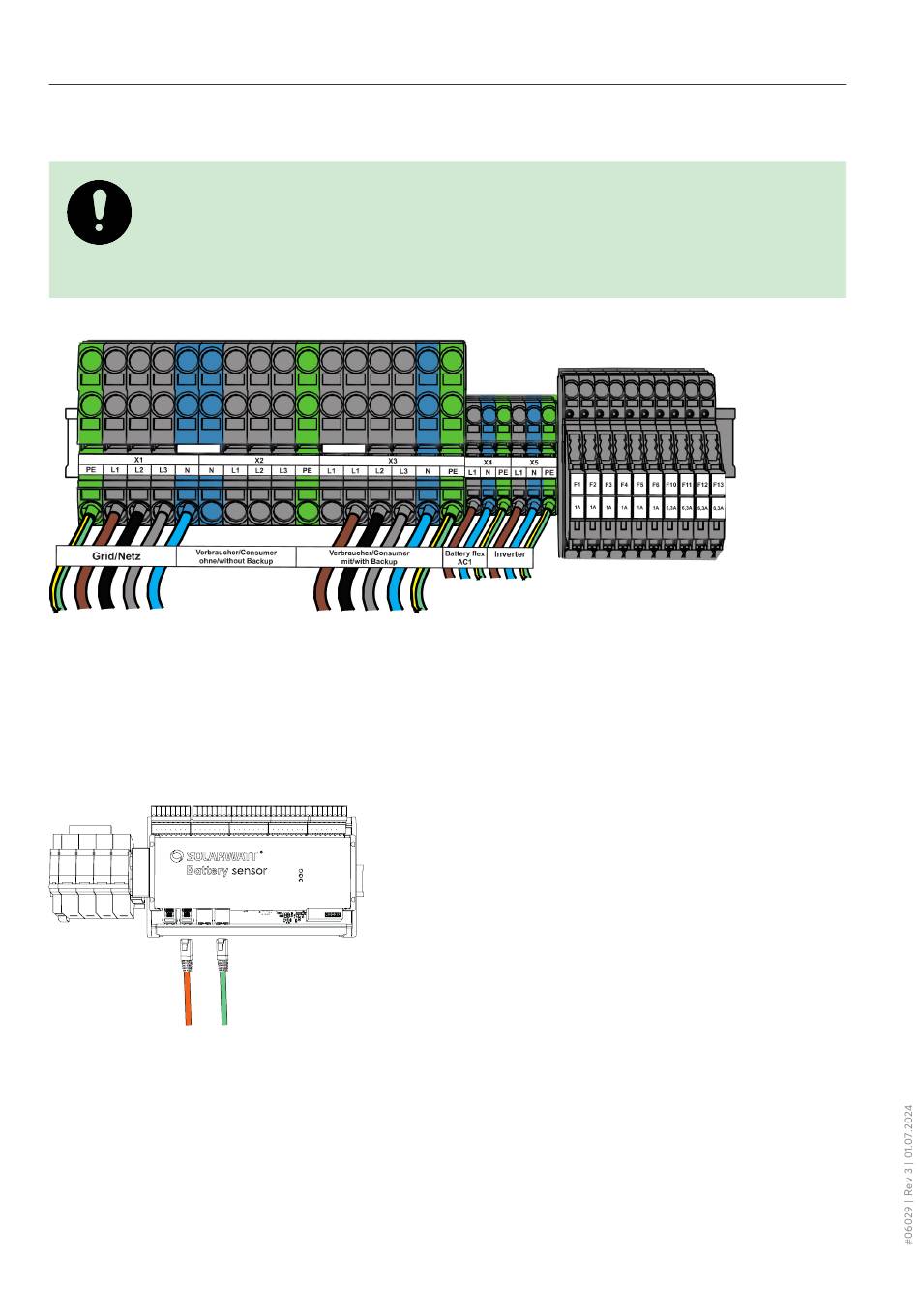

Abb.: Anschlussbespiel wenn das gesamte Haus mit Notstrom versorgt werden kann.
HINWEIS
Dieses Anschlussbeispiel ist nur zu verwenden, wenn sich keine 3-phasigen Verbraucher oder
3-phasigen PV-Wechselrichter im Haushalt befinden. Diese Verbraucher sind dann über X2 anzu-
schließen. Beachten Sie auch, dass die Versorgungsleistung des Hauses nicht die nominale Entla-
deleistung des Battery flex AC-1 übersteigt.
1
2
3
4
RS485
(RJ 11/12)
Änderungen vorbehalten | Solarwatt GmbH
CAN
(RJ45)
• Kommunikationskabel an Battery sensor switch an-
schließen
» 1 nicht verwenden
» 2 RS 485 (RJ 11/12)
» 3 nicht verwenden
» 4 CAN (RJ45)
• beide Kommunikationskabel müssen in den Anschluß-
bereich der Battery flex geführt werden
• bei Nachrüstung der backup solo kann für die
CAN-Kommunikation das bisherige Kommunikations-
kabel für den AC-Sensor Flex genutzt werden
19
