4.4 Exemples de câblage
Les exemples d'application représentés sont des suggestions. L'utilisateur doit toutefois vérifier soigneusement, si le
câblage proposé est en accord avec son application spécifique.

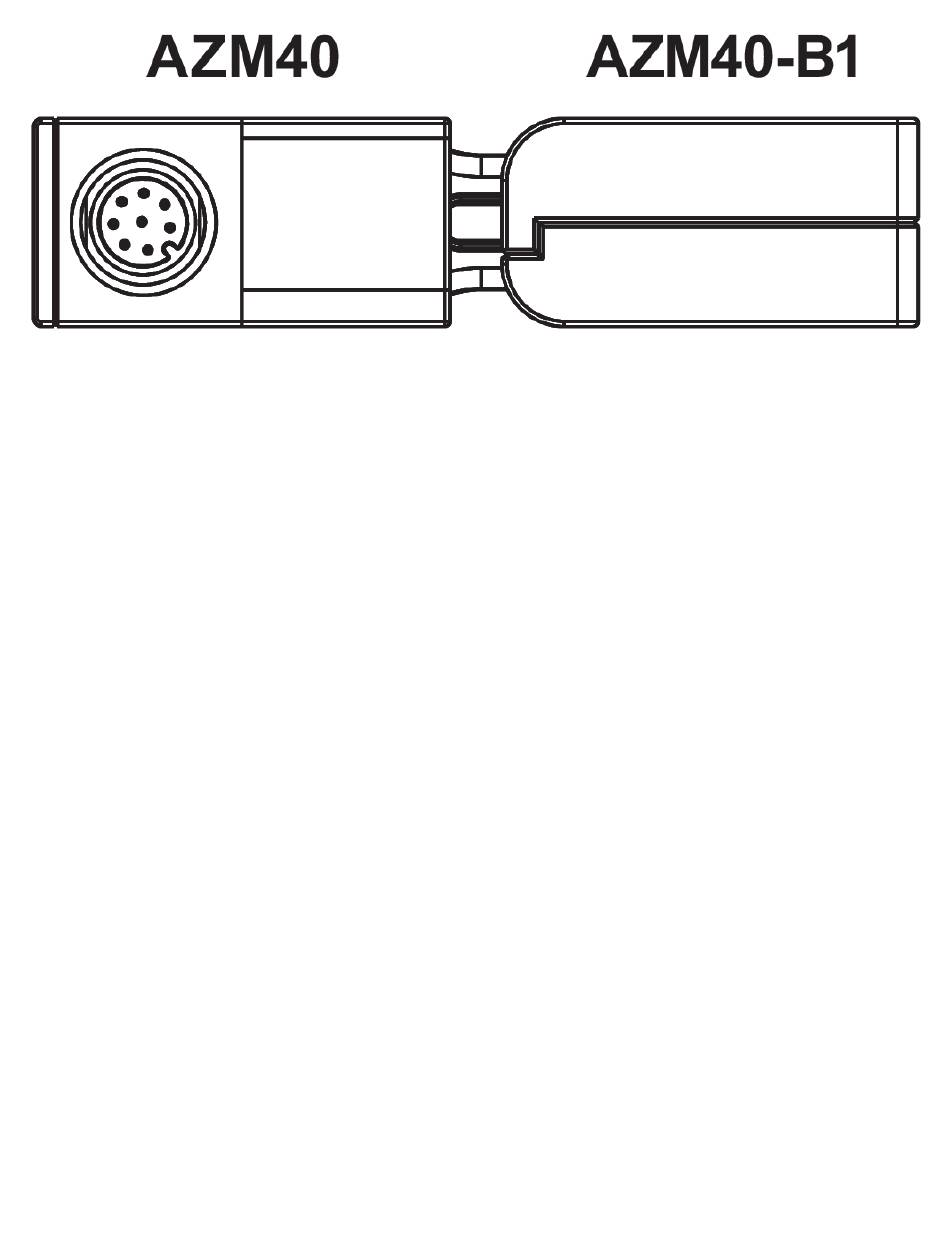

Anschlussbeispiel: Reihenschaltung AZM40
Die Spannung wird am letzten Sicherheitsschaltgerät der Kette (von der Auswertung aus gesehen) in die beiden
Sicherheitseingänge eingespeist. Die Sicherheitsausgänge des ersten Sicherheitsschaltgerätes werden auf die
Auswertung geführt.
