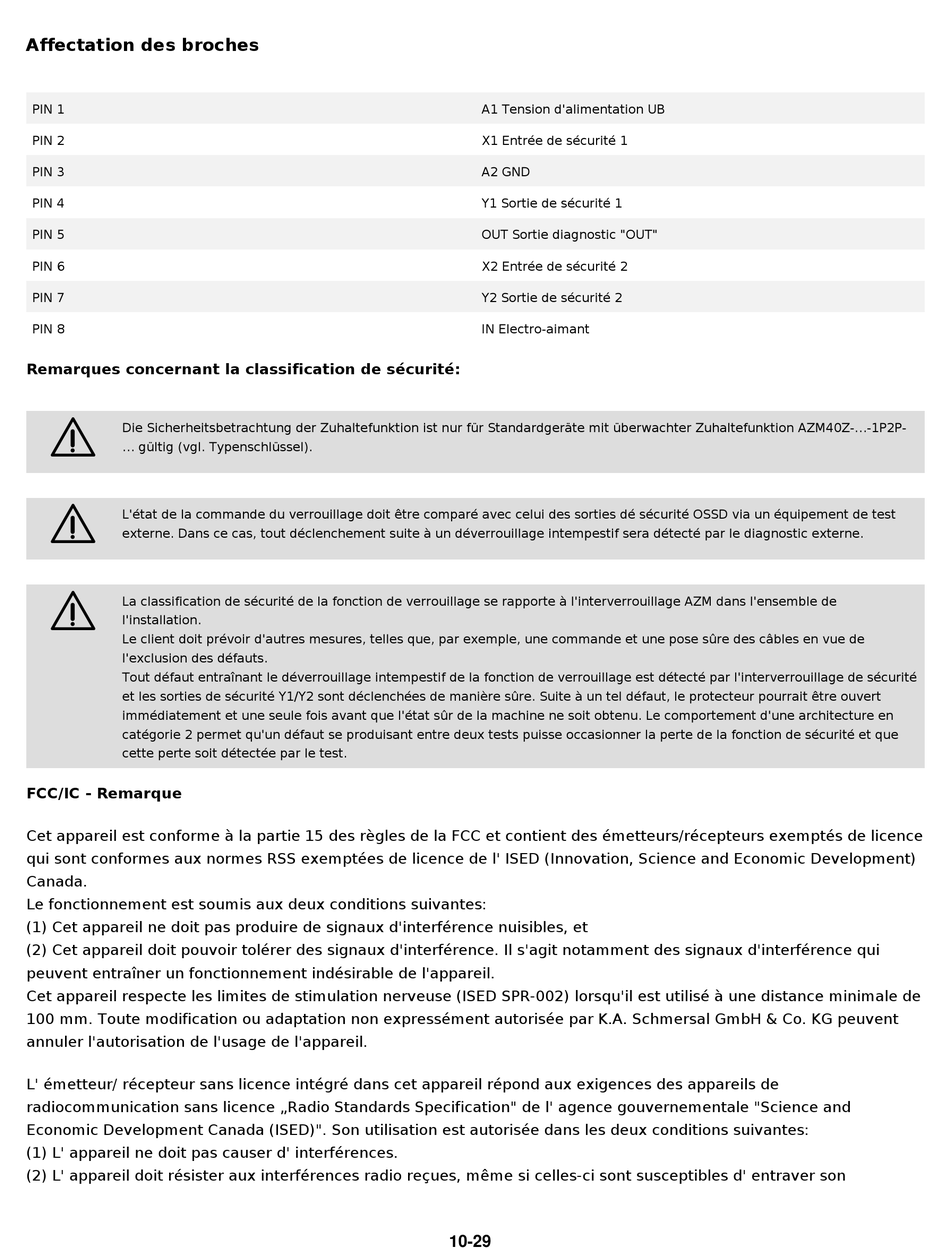

Affectation des broches
PIN 1
PIN 2
PIN 3
PIN 4
PIN 5
PIN 6
PIN 7
PIN 8
Remarques concernant la classification de sécurité:
2
Die Sicherheitsbetrachtung der Zuhaltefunktion ist nur für Standardgeräte mit überwachter Zuhaltefunktion AZM40Z-...-1P2P-
... gültig (vgl. Typenschlüssel).
2
L'état de la commande du verrouillage doit être comparé avec celui des sorties dé sécurité OSSD via un équipement de test
externe. Dans ce cas, tout déclenchement suite à un déverrouillage intempestif sera détecté par le diagnostic externe.
2
La classification de sécurité de la fonction de verrouillage se rapporte à l'interverrouillage AZM dans l'ensemble de
l'installation.
Le client doit prévoir d'autres mesures, telles que, par exemple, une commande et une pose sûre des câbles en vue de
l'exclusion des défauts.
Tout défaut entraînant le déverrouillage intempestif de la fonction de verrouillage est détecté par l'interverrouillage de sécurité
et les sorties de sécurité Y1/Y2 sont déclenchées de manière sûre. Suite à un tel défaut, le protecteur pourrait être ouvert
immédiatement et une seule fois avant que l'état sûr de la machine ne soit obtenu. Le comportement d'une architecture en
catégorie 2 permet qu'un défaut se produisant entre deux tests puisse occasionner la perte de la fonction de sécurité et que
cette perte soit détectée par le test.
FCC/IC - Remarque
Cet appareil est conforme à la partie 15 des règles de la FCC et contient des émetteurs/récepteurs exemptés de licence
qui sont conformes aux normes RSS exemptées de licence de l' ISED (Innovation, Science and Economic Development)
Canada.
Le fonctionnement est soumis aux deux conditions suivantes:
(1) Cet appareil ne doit pas produire de signaux d'interférence nuisibles, et
(2) Cet appareil doit pouvoir tolérer des signaux d'interférence. Il s'agit notamment des signaux d'interférence qui
peuvent entraîner un fonctionnement indésirable de l'appareil.
Cet appareil respecte les limites de stimulation nerveuse (ISED SPR-002) lorsqu'il est utilisé à une distance minimale de
100 mm. Toute modification ou adaptation non expressément autorisée par K.A. Schmersal GmbH & Co. KG peuvent
annuler l'autorisation de l'usage de l'appareil.
L' émetteur/ récepteur sans licence intégré dans cet appareil répond aux exigences des appareils de
radiocommunication sans licence „Radio Standards Specification" de l' agence gouvernementale "Science and
Economic Development Canada (ISED)". Son utilisation est autorisée dans les deux conditions suivantes:
(1) L' appareil ne doit pas causer d' interférences.
(2) L' appareil doit résister aux interférences radio reçues, même si celles-ci sont susceptibles d' entraver son
A1 Tension d'alimentation UB
X1 Entrée de sécurité 1
A2 GND
Y1 Sortie de sécurité 1
OUT Sortie diagnostic "OUT"
X2 Entrée de sécurité 2
Y2 Sortie de sécurité 2
IN Electro-aimant
