メカニカル・インストール

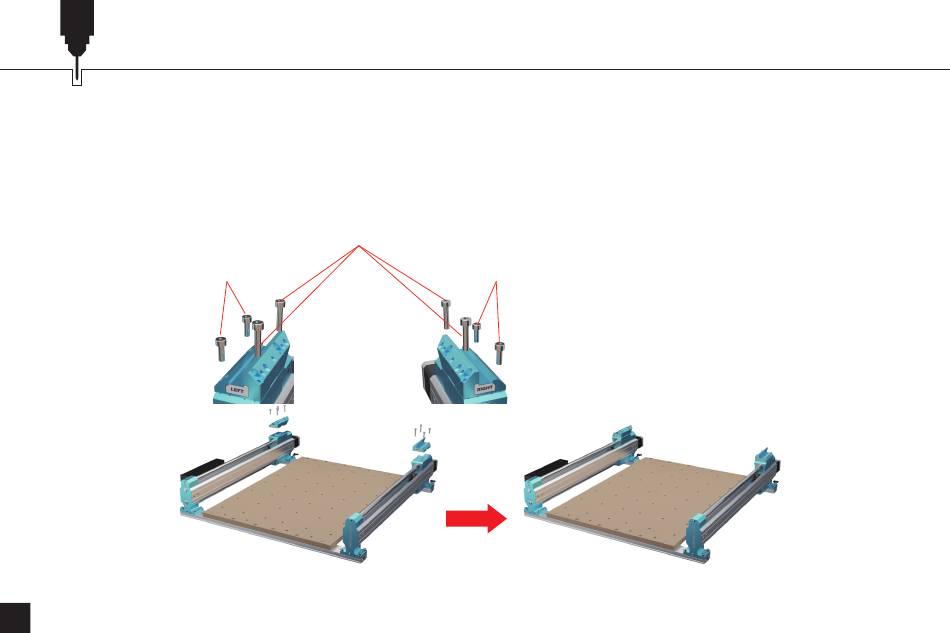

2. X軸左右のサポートブロックの下側の溝を、Y軸スライダーの上側のタブにはめ込みます。
(注：ラベルの位置は下図に対応)
3. (4) M5x14mm および (4) M5x22mm ネジを使用して、サポートブロックを Y 軸スライダーに固定します。
(ヒント：ネジをきつく締めないでください）。
(4) M5×22 六角
穴付きボルト
(4) M5×14 六角 (4) M5×14 六角
穴付きボルト 穴付きボルト
35
