Mechanische Installation
SCHRITT 5 Auswringen

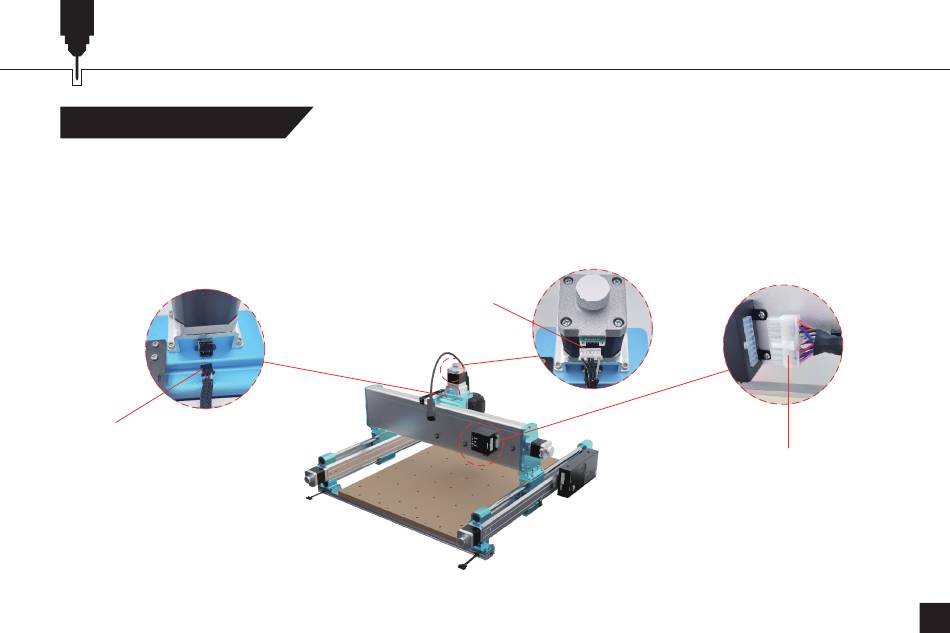

1. Stecken Sie die schwarze Klemme (3PIN-Signalkabel) in die Endschalterplatine der Z-Achse.
2. Stecken Sie den weißen Anschluss (4PIN-Motorkabel) in den Z-Achsenmotor.
3. Verbinden Sie das XZ-Achsenkabel am Y-Achsenmodul (links) mit dem X-Z-Kabelanschluss am X-Achsenmodul.
(Tipps: Bitte drücken Sie auf das weiße Paddel und üben Sie Druck auf den Docking-Anschluss aus, um sicherzustellen, dass die
beiden Anschlüsse in engem Kontakt stehen und gesichert sind).
4PIN-Motorkabel
3PIN-Signalkabel
XZ-Achse Kabel
25
