Mechanische Installation

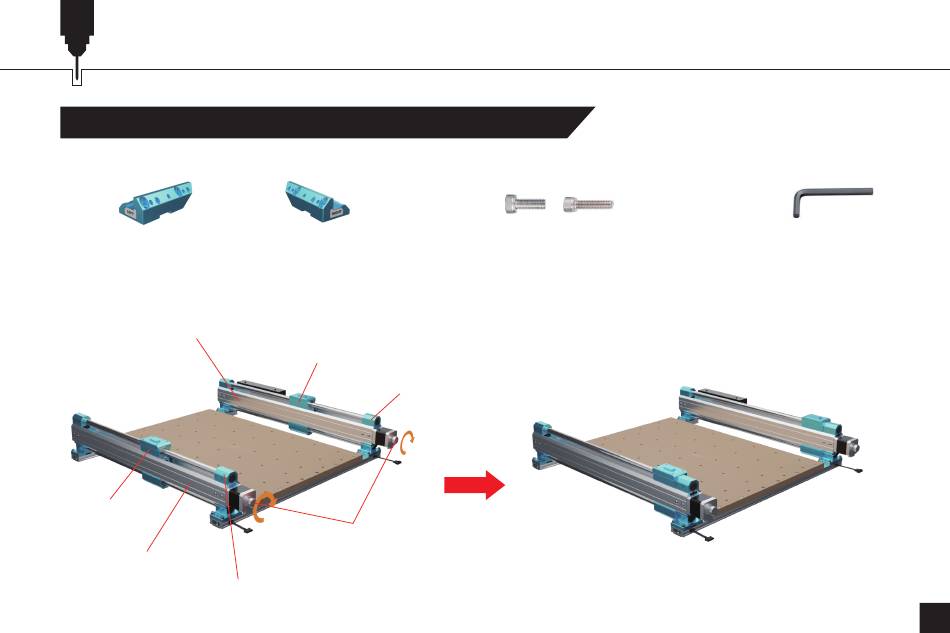

SCHRITT 2 Installation des 4040 Upgrade X-Achsenmoduls
Was Sie brauchen:
X-Achse Stützblock
(links)
1. Drehen Sie die Handräder an den YL&YR-Modulen im Uhrzeigersinn, so dass die Y-Achsen-Schieber des Moduls genau an den
hinteren Halterungen anliegen.
Y-Achse Schieberegler
Y-Achse
Schieberegler
Y-Achse Modul (rechts)
Hintere Befestigung
X-Achse Stützblock
(4) M5×14 Zylinderschraube mit Innensechskant
(rechts)
(4) M5×22 Zylinderschraube mit Innensechskant
Y-Achse Modul (links)
Hintere Befestigung
Handrad
4mm Inbusschlüssel
19
