Mechanische Installation

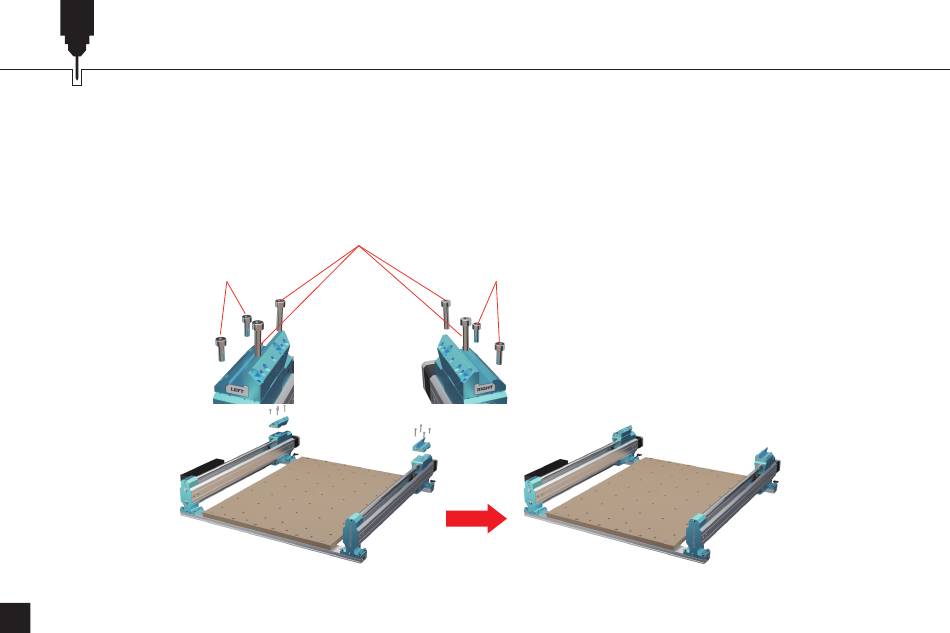

2. Rasten Sie die unteren Nuten der linken und rechten Stützblöcke der X-Achse in die oberen Laschen der Y-Achsen-Gleiter ein.
(Hinweis: Die Positionen der Etiketten entsprechen der Abbildung unten).
3. Verwenden Sie (4) M5x14mm- und (4) M5x22mm-Schrauben, um die Stützblöcke an den Y-Achsen-Schiebern zu befestigen.
(Tipp: Ziehen Sie die Schrauben nicht fest an.)
(4) M5×22 Zylinderschraube
mit Innensechskant
(4) M5×14 Zylinderschraube
(4) M5×14 Zylinderschraube
mit Innensechskant
mit Innensechskant
20
