Nibe UKV 200 Montageanleitung Seite 12

DE
Anschluss
Volumenvergrößerung und Reduzierung von Wärmeengpässen
Dieser Anschluss wird verwendet, wenn das Systemvolumen nicht ausreicht oder um Wärmeengpässe im Heizsystem
zu reduzieren. Verwenden Sie Anschlüsse über Kreuz (z. B. links oben und rechts unten). Nicht verwendete Anschlüsse
müssen mit Stopfen verschlossen werden. Beim Risiko eines potentiellen Nulldurchflusses muss ein druckgesteuertes
Überströmventil installiert werden.

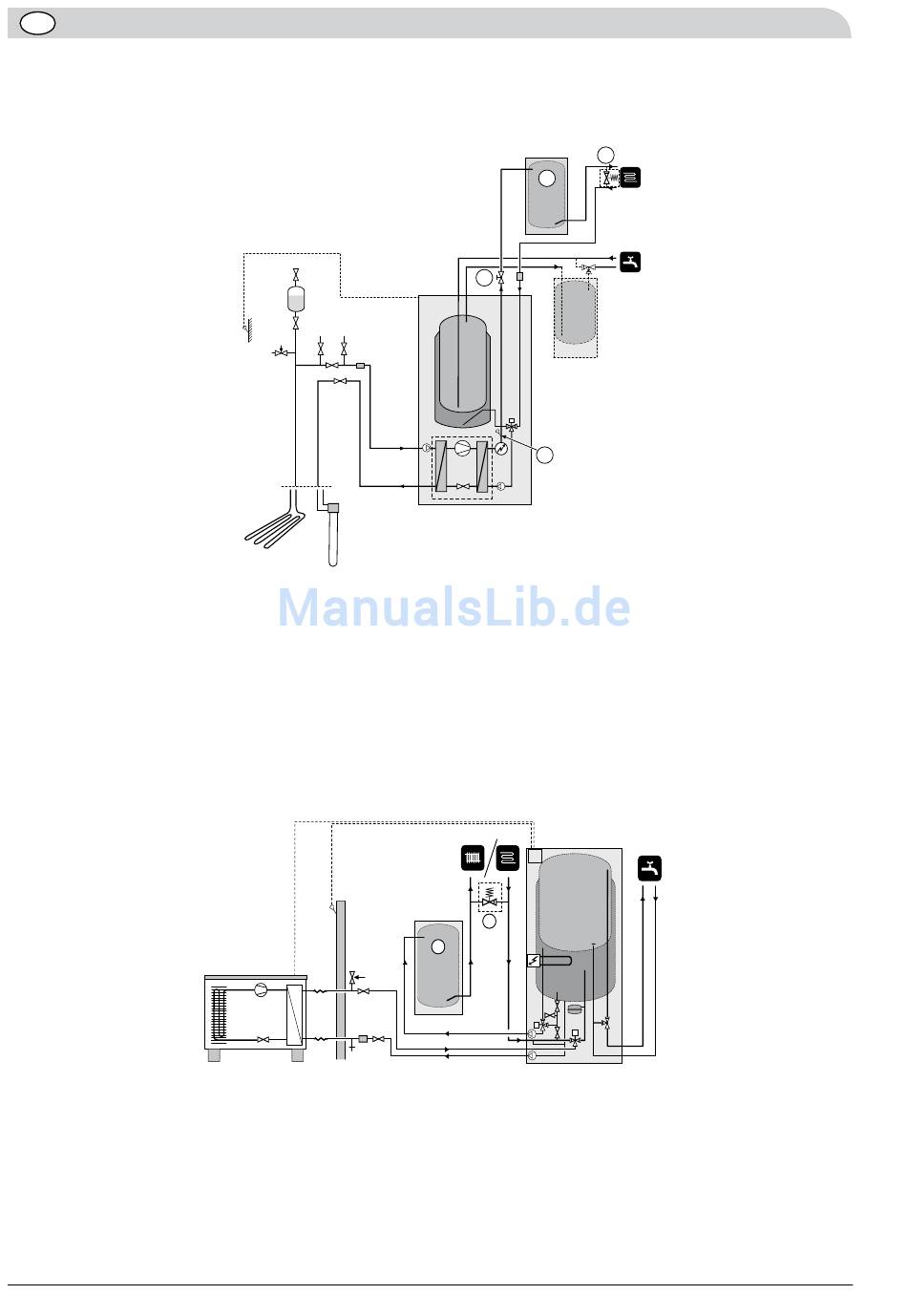

Volumenvergrößerung und Reduzierung von Wärmeengpässen
Wenn das Systemvolumen im Heizungssystem unter 20 l/kW (Wärmepumpenleistung bei 7/45 °C) liegt und/oder das
Heizungssystem unkontrolliert gedrosselt wird, muss ein UKV-Tank (120) zur Volumen- und Flussvergrößerung ins-
talliert werden. Nicht benötigte Anschlüsse müssen mit Stopfen verschlossen werden. Beim Risiko eines potentiellen
Nulldurchflusses muss ein druckgesteuertes Überströmventil installiert werden.
Hinweis: Dies sind Prinzipskizzen. Die tatsächliche Anlage muss gemäß den geltenden Normen geplant und montiert
werden.
12
UG
VP1
15
VP1
UG
VP1
SÄV
AV
VP1
VP1
VP1
UKV
SÄV
AV
AV
81
21
52
120
35
44
63
44
76
VP1
RC
UKV
AV
49
120
49
120
UKV 200, 300, 500
89
RC
49
120
VVM 300
RC
99
89
VVM 300
VVM 300
RC
VVM 300
RC
SIT 2020
MAV UKV 200-500
UKV 200-500
MAV UKV 200-500
MAV UKV 100
