3. Montageverfahren
3.5 CFS anschließen
B
A

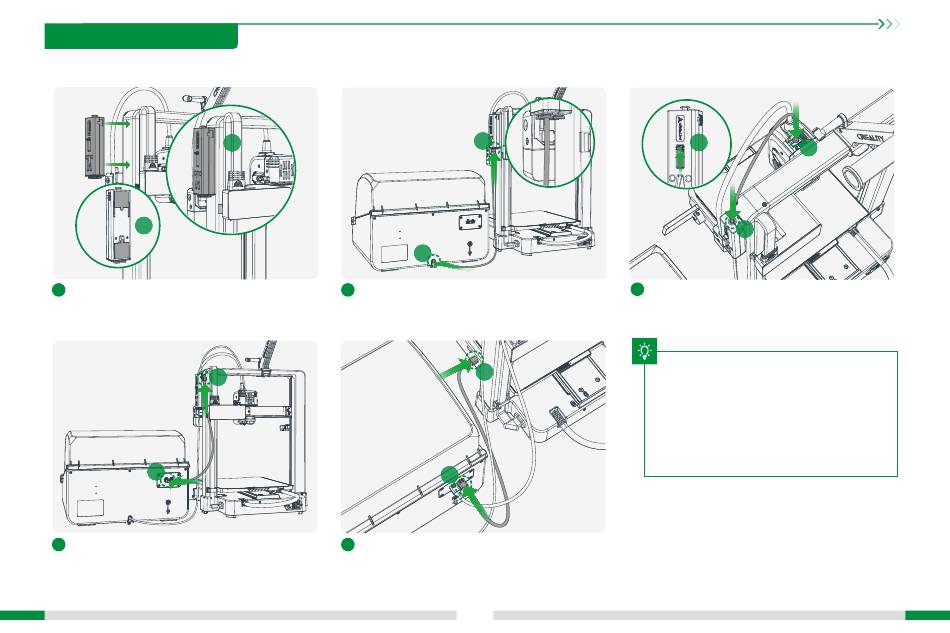

Laut Abbildung: A. Entfernen Sie zuerst die Klebefolie und
1
kleben Sie sie auf den Puffer; B. Installieren Sie dann den
Puffer auf dem Portalrahmen (achten Sie auf die
Ausrichtung des Puffers).
c
d
4
Verbindung der CFS mit der 485-Kommunikationsleitung
des Puffers: Hinweis, das gebogene Verbindungsstück in
Position C des Puffers einfügen und das gerade
Verbindungsstück in Position D des CFS stecken (einer der
beiden 485-Anschlüsse des CFS kann verwendet werden).
b
a
Zuerst schneiden Sie ein 60 cm langes Stück PTFE-Schlauch
2
ab. Führen Sie dann ein Ende des PTFE-Schlauchs in den
CFS-Verbrauchsmaterialauslass (Position a) ein; stecken Sie
das andere Ende in den Puffer (Position b, es kann in eines
der vier Löcher eingeführt werden).
f
e
5
Verbindung des Kommunikationskabels zwischen CFS und
Creality Hi 485: Dieses Kabel hat an beiden Enden 6-polige
gerade Verbindungen, ohne Unterscheidung zwischen vorne
und hinten. Ein Ende sollte in Position e am CFS gesteckt
werden, und das andere Ende sollte in Position f an der
Maschinen-Schnittstelle gesteckt werden.
08
B
A
C
3
Zuerst schneiden Sie ein 65 cm langes PTFE-Schlauch
ab und folgen dann den Schritten A, B und C, um den
Puffer und Creality Hi zu verbinden.
T
(1) Die oben genannten Schneiddimensionen des
Teflonschlauchs sind basierend auf dem optimalen
Abstand von 15-20 cm berechnet, der zwischen CFS
und Creality Hi eingehalten werden muss, und
dienen nur als Referenz;
(2) Wenn die Enden des geschnittenen
Teflonschlauchs deformiert sind, müssen sie manuell
in eine kreisförmige Form zurückversetzt werden,
andernfalls kann es leicht zu Verklemmen führen.
