3. Montageverfahren

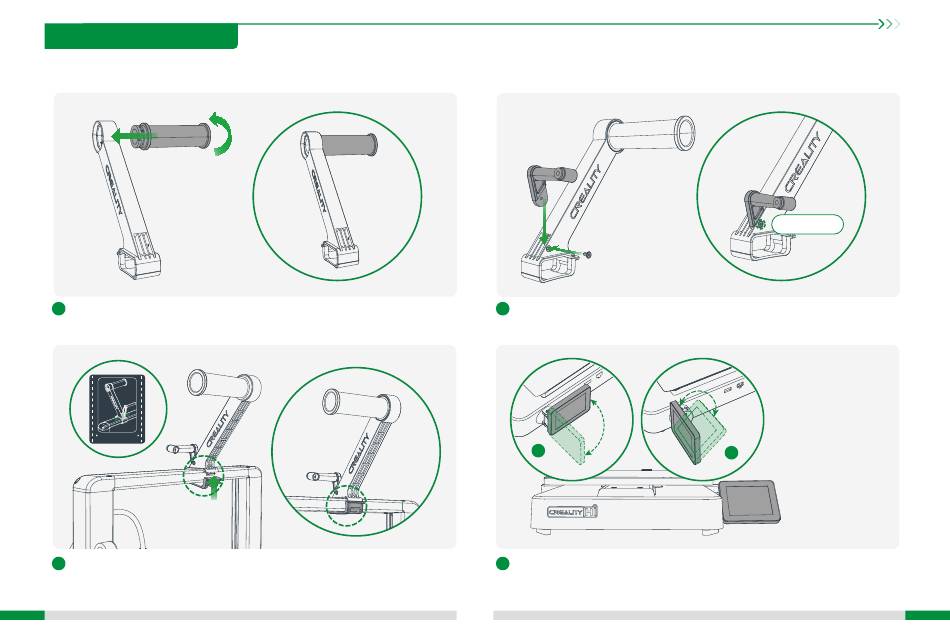

3.3 Installieren Sie die Spulenhalterbaugruppe und drehen Sie den Bildschirm
1
Installieren Sie den Spulenhalter und den Spulenlauf entsprechend dem
Diagramm.
Recommended location
for spool holder.
Bringen Sie die Spulenhalterbaugruppe entsprechend der auf dem
3
Brückenrahmen mit "Recommended location for spool holder" markierten
Stelle oben am Brückenrahmen an.
2
Befestigen Sie zunächst den Anti-Verhedderungs-Spulenhalter gemäß
dem Diagramm an seiner Baugruppe und ziehen Sie ihn dann mit einer
M3*5-Schraube fest.
≤90°
A
Drehen Sie den Bildschirm gemäß dem Diagramm nach vorne.
4
06
Festziehen der
Schrauben.
Hinweis: Die Bildschirmdrehung
hat einen bestimmten
Winkelbegrenzung,
übermäßige Kraft
≤60°
kann Schäden
verursachen.
