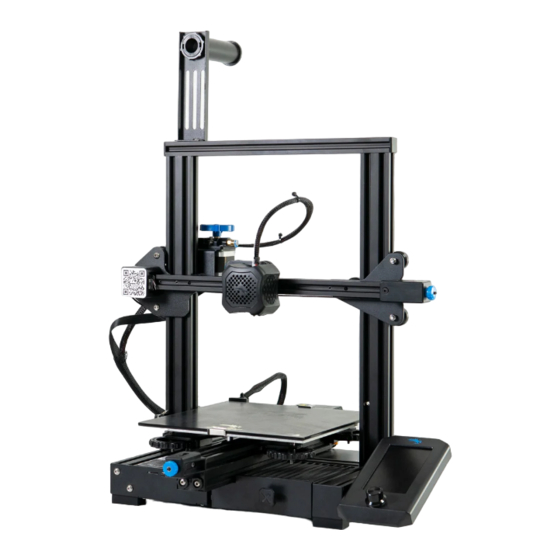

- Seite 1 Creality Ender-3 V2 3D-Drucker Bedienungsanleitung V1.0 Nov. 2020...
-
Seite 2: Inhaltsverzeichnis
Inhalt ..........................I. Willkommen ..........................II. Anmerkungen ......................III. Druckerkomponenten ............................ IV. Teileliste .......................... V. Zusammenbau ....................... VI. Bedienung des Druckers ........................... VII. Vorbereitung ............VIII. Drucken von eigenen Modellen – Slicer-Software ............................. IX. Wartung ........................X. Fehlerbehebung... -
Seite 3: Willkommen
Vielen Dank für Ihren Kauf des Creality Ender 3 V2 3D-Druckers von SainSmart. Diese Bedienungsanleitung zum Ender-3 V2 3D-Drucker wurde erstellt, um Benutzer des Ender-3 V2 beim Aufbau und der Benutzung zu unterstützen, sowie den Einstieg in den 3D-Druck zu erleichtern. Auch wenn Sie bereits mit 3D-Druck vertraut sind, empfehlen wir dennoch, dass Sie sich diese Bedienungsanleitung durchlesen, da sie viele wichtige Informationen über den Ender-3 V2 enthält,... - Seite 4 Eigenschaften Model Ender-3 V2 Druckvolumen 220mm x 220mm x 250mm (Druckbett-Größe 235mm x 235mm) Druckverfahren FDM (Fused Deposition Modelling) Anzahl an Düsen Empfohlene Schichtstärke 0,1mm – 0,4mm Standard Düsendurchmesser 0,4mm XY-Achs-Genauigkeit ±0,2mm Filament-Durchmesser Φ1,75mm Datei-Format .gcode (prüfen Sie Ihre Slicer Software nach kompatiblen Formaten) Konnektivität...
-
Seite 5: Anmerkungen
II. Anmerkungen Bitte lesen Sie alle Hinweise in der Bedienungsanleitung gründlich durch, bevor Sie den Ender-3 V2 3D-Drucker aufbauen und in Betrieb nehmen. Bitte befolgen Sie alle Sicherheitshinweise und Notizen. Fehlfunktionen, die durch Nicht-Beachten dieser Warnungen entstehen, können zu schweren Verletzungen, unvorhergesehenen Ereignissen und Schäden am Drucker führen. - Seite 6 4. Achtung ● Lassen Sie den 3D-Drucker nicht unbeaufsichtigt. ● Nehmen Sie keine anderen Änderungen am Drucker vor als genehmigte SainSmart-Upgrades. ● Verwenden Sie keine übermäßige Kraft beim Entfernen eines Druckstücks. ● Der 3D-Drucker darf nur in gut belüfteten Räumen betrieben werden; es können schädliche Dämpfe entstehen. ●...
-
Seite 7: Druckerkomponenten
III. Druckerkomponenten Extruder Drehhilfe X-Achse und Extruder X-Achsen-Riemenspanner Extruder-Motor Display X-Achsen-Endschalter X-Achsen-Motor Druckbett mit Glasauflage und Klammern Auswahlknopf Kupplung Grundgestell Y-Achsen-Riemenspanner Z-Achsen-Endschalter Werkzeugschublade Netzteil Z-Achsen-Motor Spannungswahlschalter Hotend Netzschalter Y-Achsen-Endschalter Filament-Halter Y-Achsen-Motor Z-Achsenführung... -
Seite 8: Teileliste
IV. Teileliste Drucker-Basis x 1 Display x 1 Hotend x 1 Z-Achsenführung X-Achsen- Z-Achsen- X-Achsen-Führung und Z-Achsen-Motor x 1 Riemenspanner x 1 Endschalter x 1 Extruder Motor x 1 Z-Achsen Profil Z-Achsen Profil Gantry Profil x 1 X-Achsen Profil x 1 Z-Spindel x 1 (links) x 1 (rechts) x 1... - Seite 9 Filament-Halter Filament-Halter 2020 Profil- Antriebsriemen Teil A x 1 Teil B x 1 Abdeckung x 2 Metall- Seitenschneider Kabelbinder Nadel x 1 Spachtel x 1 SD-Karte und Bowden Schlauch Netzkabel x 1 Werkzeugset x 1 Kartenleser x 1 Verbinder x 2 Sechskantschraube Linsenkopfschraube Senkkopfschraube...
-
Seite 10: Zusammenbau
V. Zusammenbau 1. Anbau des Z-Achsen-Endschalters und des Z-Achsen-Profils Drucker-Basis x 1 Short Z-Achsen-Profil Z-Achsen-Profil (links) x 1 (rechts) x 1 ● Schieben Sie den Z-Achsen-Endschalter auf das Z-Achsen-Profil (links), wie in dem Bild oben gezeigt und schrauben Sie ihn handfest an. Nutzen Sie dann die vier M5X45 Z-Achsen- Sechskantschraube Schrauben, um das Z-Achsen-Profil an die Drucker-Basis zu schrauben. -
Seite 11: Anbau Des Z-Achsen Motors Und Der Z-Spindel
2. Anbau des Z-Achsen Motors und der Z-Spindel Z-Spindel x 1 Z-Achsen-Motor x 1 ● Befestigen Sie den Motor mit den beiden M4x18 Schrauben; Ziehen Sie die Schrauben fest, aber überdrehen Sie diese nicht. Senkkopfschraube ● Schieben Sie die Z-Spindel oben in die Kupplung und ziehen Sie die Madenschraube M4X18 x 2 an um die Z-Spindel sicher zu fixieren. -
Seite 12: Installation Der Bowden-Verbinder, X-Achse, Extruder Und Antriebsriemen
3. Installation der Bowden-Verbinder, X-Achse, Extruder und Antriebsriemen Legen Sie den Antriebsriemen X-Achsen-Führung X-Achsen um das Zahnrad und Extruder-Motor Profil x 1 Linsenkopfschraube Bowden- mit integrierter Verbinder x 2 Scheibe x 2 ● Befestigen Sie mit Hilfe eines Gabelschlüssels einen Bowden-Verbinder fest am Extruder. ●... -
Seite 13: Düsenbaugruppe Installieren, Z-Achsen-Rollenhalterung
4. Düsenbaugruppe installieren, Z-Achsen-Rollenhalterung Hotend x 1 Back View Z-Achsen-Führung ● Vergewissern Sie sich, dass der Riemen in der Nut des Profils liegt und schieben Sie das Linsenkopfsch Hotend auf das Profil wie oben dargestellt. raube mit ● Bauen Sie die Z-Achsen-Führung an das Profil, richten Sie den Schraubenkopf am Loch im integrierter Profil aus und befestigen Sie alles mit der M4x16 Schraube. -
Seite 14: Installation Des X-Achse-Riemenspanners Und Verbindung Des Antriebsriemens
5. Installation des X-Achse-Riemenspanners und Verbindung des Antriebsriemens Antriebsriemen Rändelmutter X-Achsen- Riemenspanner x 1 X-Achsen-Riemenspanner Rückansicht Linsenkopfsch raube mit integrierter Scheibe M4X16 x 1 ● Demontieren Sie den X-Achsen-Riemenspanner wie in den oben dargestellten Bildern zu sehen. ● Legen Sie den Antriebsriemen um das Zahnrad und vergewissern Sie sich dabei, dass der Riemen nicht verdreht ist. - Seite 15 6. Installation der Z-Achse und Einstellung der Riemenspannung an X- und Y-Achse hinten ● Drehen Sie den Einstellknopf an Fertig zusammengebaute den Riemenspannern, um die X-Achse nach Schritt 5 Riemenspannung einzustellen ● Die Riemen sollten fest, aber nicht überdehnt oder zu lose, gespannt sein. Wenn Sie den Riemen nach unten vorne drücken, sollten sie etwas Spannung...
-
Seite 16: Installation Des Gantry-Profils Und Des Displays
7. Installation des Gantry-Profils und des Displays Gantry Profil x 1 Verbinden Sie das Display Display x 1 ● Montieren Sie das Gantry-Profil wie oben abgebildet mit den vier Inbusschrauben M5x25 und ziehen Sie diese fest an. ● Clipsen Sie das Display aus der Halterung und montieren Sie es mit Hilfe von T-Nut Muttern auf dem Basis-Profil. -
Seite 17: Installation Des Filament-Halters, Der Profilabdeckungen Und Extruder-Drehhilfe
8. Installation des Filament-Halters, der Profilabdeckungen und Extruder-Drehhilfe Filament-Halter Teil A x 1 Filament-Halter Teil B x 1 2020-Profil- Abdeckung x 2 Linsenkopfschraube M5X8 x 2 M5 T-Nut ● Stecken Sie die M5X8 Schrauben durch die Löcher in Filament-Halter Teil A und schrauben Mutter x 2 Sie die T-Nut Muttern locker darauf ●... -
Seite 18: Verbinden Des Bowdenschlauches Mit Dem Extruder
9. Verbinden des Bowdenschlauches mit dem Extruder Bowden Schlauch Klammer x 2 ● Drücken Sie den Bund am pneumatischen Steckverbinder des Extruders in das Fitting und halten Sie ihn fest. ● Drücken Sie den Bowdenschlauch fest in den Anschluss, bis er nicht mehr weiter geht ●... -
Seite 19: Elektrischer Anschluss
10. Elektrischer Anschluss Netzkabel x 1 Achtung! ● Wählen Sie den für Ihre Region richtigen Spannungswert (115/230V) ● Falls die Spannung falsch eingestellt wurde, kann dies zu erheblichen Schäden führen ● Verbinden Sie das Netzkabel X-, Z-Achsen und und schalten Sie den Drucker Extruder-Motor-Anschluss ●... -
Seite 20: Bedienung Des Druckers
VI. Bedienung des Druckers 1. Display und Steuerung Am unteren Ende des Displays ist ein Dreh-Encoder, der zwei Funktionen hat: 1. Wenn man den Knopf dreht, bewegt oder markiert er welche Funktion zum jeweiligen Zeitpunkt ausgewählt ist. 2. Der Knopf ist ebenso ein Schalter; durch Drücken des Schalters, gelangt man in das momentan markierte Menü. -
Seite 21: Das "Print" Menü
2. Das „Print“ Menü Dieses Menü zeigt eine Liste der druckbaren Dateien im Hauptverzeichnis der SD-Karte; wenn der Dateiname zu lang ist, werden nur die ersten Zeichen angezeigt. Wenn keine SD-Karte eingelegt ist, ist diese Liste leer. Sobald eine Datei ausgewählt wurde, startet der Druck und die Details dazu werden angezeigt. Es stehen drei Optionen zur Verfügung: „Tune“, „Pause“... -
Seite 22: Das "Prepare" Menü
3. Das „Prepare“ Menü Hier können Sie manuell die Vorbereitung zum Drucken vornehmen. Folgende Funktionen sind verfügbar: Move Manuelles Bewegen der Düse und des Extruders. Bei der X-, Y- oder Z-Achse können Sie nach Belieben die relative Position zum Home-Punkt verändern. Beim Extruder ist die Position relativ zur Startposition des Extruders. -
Seite 23: Das "Control" Menü
4. Das „Control“ Menü Erlaubt die manuelle Einstellung von Druck-Temperaturen, Lüfterdrehzahl und das Ändern der vom Drucker verwendeten Standard Werte für diverse Funktionen. Folgende Funktionen sind hier verfügbar: Temperature In diesem Menü können folgende Unter-Menüs angezeigt werden: Nozzle Temperature Stellt die gewünschte Düsen-Temperatur ein. Bed Temperature Stellt die gewünschte Bett-Temperatur ein. -
Seite 24: Vorbereitung
VII. Vorbereitung 1. Einstellen des Heizbetts Der erste und wichtigste Schritt zu einem erfolgreichen Druckergebnis ist die Einstellung des Heizbetts, das sogenannte „Leveling“. Es sollte nach Möglichkeit sichergestellt sein, dass die Düse zu jedem Punkt auf Druckbett dem Druckbett den selben Abstand hat. Es gibt vier Leveling-Punkte, Düse jeder in der Nähe der Ecken des Druckbetts;... - Seite 25 Die Level-Punkte sind ca. 30mm von jeder Ecke nach innen versetzt. Nehmen Sie ein dünnes Stück Papier (Standard A4 Druckerpapier) und positionieren Sie es unter der Düse auf der Druckplatte. Um die Düse zu bewegen, verschieben Sie langsam entweder die Druckplatte oder das Hotend auf der X-Achse. Denken Sie daran, im Menü...
-
Seite 26: Wie Eine Erfolgreiche Erste Schicht Aussehen Sollte
2. Wie eine erfolgreiche erste Schicht aussehen sollte Die Düse hat die richtige Höhe zur Druckplatte. Die Düse ist zu weit weg von der Druckplatte. Dies führt dazu, dass das extrudierte Material nicht auf der Druckplatte haftet. Die Düse ist zu nah an der Druckplatte. Dies kann zu Beschädigungen an der Düse und der Druckplatte führen. -
Seite 27: Vorheizen
3. Vorheizen Es gibt einen Sicherheitsmechanismus in der Firmware, der dem Extruder erst gestattet Filament zu fördern, wenn die Düse heiß genug ist, um das Filament zu schmelzen. Die minimale Düsentemperatur, damit der Extruder arbeiten kann, ist 180°C. Bevor dieser Wert nicht erreicht ist, ist es nicht möglich, Filament zu laden, zu entfernen oder zu wechseln! Um Düse und Heizbett für das entsprechende Filament vor zu heizen, wählen Sie im Menu „Prepare“... -
Seite 28: Filament Laden Oder Wechseln
4. Filament Laden oder wechseln 1. Die Düse muss heiß sein, um Filament 2. Drücken Sie den Extruder-Hebel und führen Sie das Filament durch das Loch zu laden, zu entfernen oder zu wechseln, im Hebel. Das Filament muss zwischen dem Zahnrad und dem Kugellager in also heizen Sie die Düse zunächst auf, das Loch auf der anderen Seite geführt werden. -
Seite 29: Start Eines Drucks Von Der Sd-Karte
5. Start eines Drucks von der SD-Karte Printing Print Prepare Printing Time Remain Time 00: 40 01: 00 Control Info Tune Pause Stop Wählen Sie die G-code-Datei aus, die Sie Drucken möchten und kopieren sie in das Hauptverzeichnis der SD-Karte. Stecken Sie die SD-Karte in den 3D-Drucker und wählen Sie im Menü... -
Seite 30: Drucken Von Eigenen Modellen - Slicer-Software
Sie können G-codes aus dem Internet laden und mit Ihrem Drucker drucken, ohne selbst ein Modellslicen zu müssen. Aber achten Sie stets darauf, dass der heruntergeladene Gcode für Ihren Ender-3 V2 geeignet ist und Sie den selben Filament-Typ verwenden, für den der Gcode erzeugt wurde. -
Seite 31: Verbindung Mit Dem Drucker
Verbindung mit dem Drucker Es gibt zwei Möglichkeiten: SD-Karte Speichern Sie den G-code auf der SD-Karte und stecken Sie diese in den 3D-Drucker. Über das „Print“-Menü können Sie die Dateien auswählen und den Druck starten. USB Kabel Verbinden Sie den 3D-Drucker über ein USB Kabel mit Ihrem PC und konfigurieren Sie den Slicer so, dass er den Drucker erkennt. Dieser sendet dann jede G-code-Zeile nacheinander an den Drucker. -
Seite 32: Wartung
IX. Wartung 1. Regelmäßige Kontrolle und Wartung In regelmäßigen Abständen, und dies hängt von der Verwendung des 3D-Druckers ab, müssen einige einfache Überprüfungen und Wartungsarbeiten durchgeführt werden. Einige dieser Maßnahmen können erforderlich sein, um ein Problem wie das Reinigen einer verstopften Düse zu lösen. -
Seite 33: Routinewartung
Routinewartung: Reinigen und schmieren Sie die Z-Achsen-Gewindespindel. Staub und Filament Reste können an der Z-Spindel haften; wischen Sie sie mit einem Tuch ab und tragen Sie eine kleine Menge Schmiermittel auf so dass alles reibungslos läuft. Ein Trockenschmiermittel auf PTFE-Basis wird empfohlen. Düsenverschleiß... -
Seite 34: Einstellen Der V-Slot-Rollen
2. Einstellen der V-Slot-Rollen Das Bild zeigt eine V-Slot-Rollenanordnung. Eine Rolle ist fest (runde Distanzhülse), andere haben eine Mutter als Abstandshalter. Diese Mutter ist ein Exzenter, mit dessen Hilfe man durch Drehen die Rolle fester an das Alu-Profil drücken kann, oder sie lockern kann. -
Seite 35: Reinigen Der Düse
3. Reinigen der Düse Die Düse sammelt langsam Filament reste an der Außenseite. Das Filament kräuselt sich besonders, wenn die erste Menge extrudiert wird. Mit der Zeit werden diese hart und können das bereits gedruckte Filament von der Druckplatte reißen. Erhitzen Sie die Düse und verwenden Sie ein dickes Tuch, um Verbrennungen an den Fingern zu vermeiden. -
Seite 36: Wechseln Der Düse
4. Wechseln der Düse Wenn die Düse abgenutzt oder stark verstopft ist, ersetzen Sie diese. Dies gilt als normaler Verschleiß und fällt nicht unter d ie Garantie. Die Standarddüse besteht aus Messing mit einem Durchmesser von 0,4 mm und einem M6-Gewinde. Diese werden häufig als MK8-Düsen bezeichnet. -
Seite 37: Austausch Des Bowdenschlauches
5. Austausch des Bowdenschlauches Mit der Zeit kann der Bowdenschlauch, der den Extruder mit der Düse verbindet, am Hotend altern, insbesondere bei hohen Drucktemperaturen. Auch das ständige Biegen des Bowdenschlauchs kann dazu führen, dass er an den inneren Klemmen in den pneumatischen Verbindungen reibt, wodurch er geschwächt wird. -
Seite 38: Updaten Der Firmware
6. Updaten der Firmware Im Laufe der Zeit werden möglicherweise neue Versionen der Drucker-Firmware verfügbar sein. Beim Ender-3 V2 ist das Updaten ein sehr einfacher Vorgang. Die neue Firmware ist in einer .bin-Datei enthalten. Überprüfen Sie alle bereitgestellten Versionshinweise, um festzustellen, welche Änderungen vorgenommen wurden. -
Seite 39: Fehlerbehebung
X. Fehlerbehebung Hinweis: Wenn Ihr Problem nicht aufgeführt ist oder keine der Lösungen funktioniert, finden Sie weitere Unterstützung in unserer Facebook-Gruppe ‘SainSmart 3D Printing User Group’ Oder schreiben Sie uns eine E-Mail: support@sainsmart.com. Problem Lösungen? 1. Die SD-Karte wird nur geladen, wenn der Drucker eingeschaltet ist. Schalten Sie ihn aus und wieder ein. - Seite 40 Problem Lösungen? 1. Überprüfen Sie die Kabelverbindung zu den Endschaltern. Ziehen Sie die Stecker heraus und setzen Sie diese erneut ein. 2. Versuchen Sie, die Schalter von Hand zu betätigen. Sie sollten spüren, wie der Bei Auto Home möchte der Drucker Schalter beim Schließen klickt.
- Seite 41 www.sainsmart.com Copyright © 2020 by SainSmart Alle Rechte vorbehalten. MKN. Dieses Handbuch oder ein Teil davon darf ohne die schriftliche Genehmigung des Herausgebers in keiner Weise reproduziert oder verwendet werden, es sei denn, es werden kurze Zitate verwendet, die in kritischen Überprüfungen enthalten sind, und bestimmte andere nichtkommerzielle Verwendungen, die nach dem Urheberrecht zulässig sind.
