Installation
3

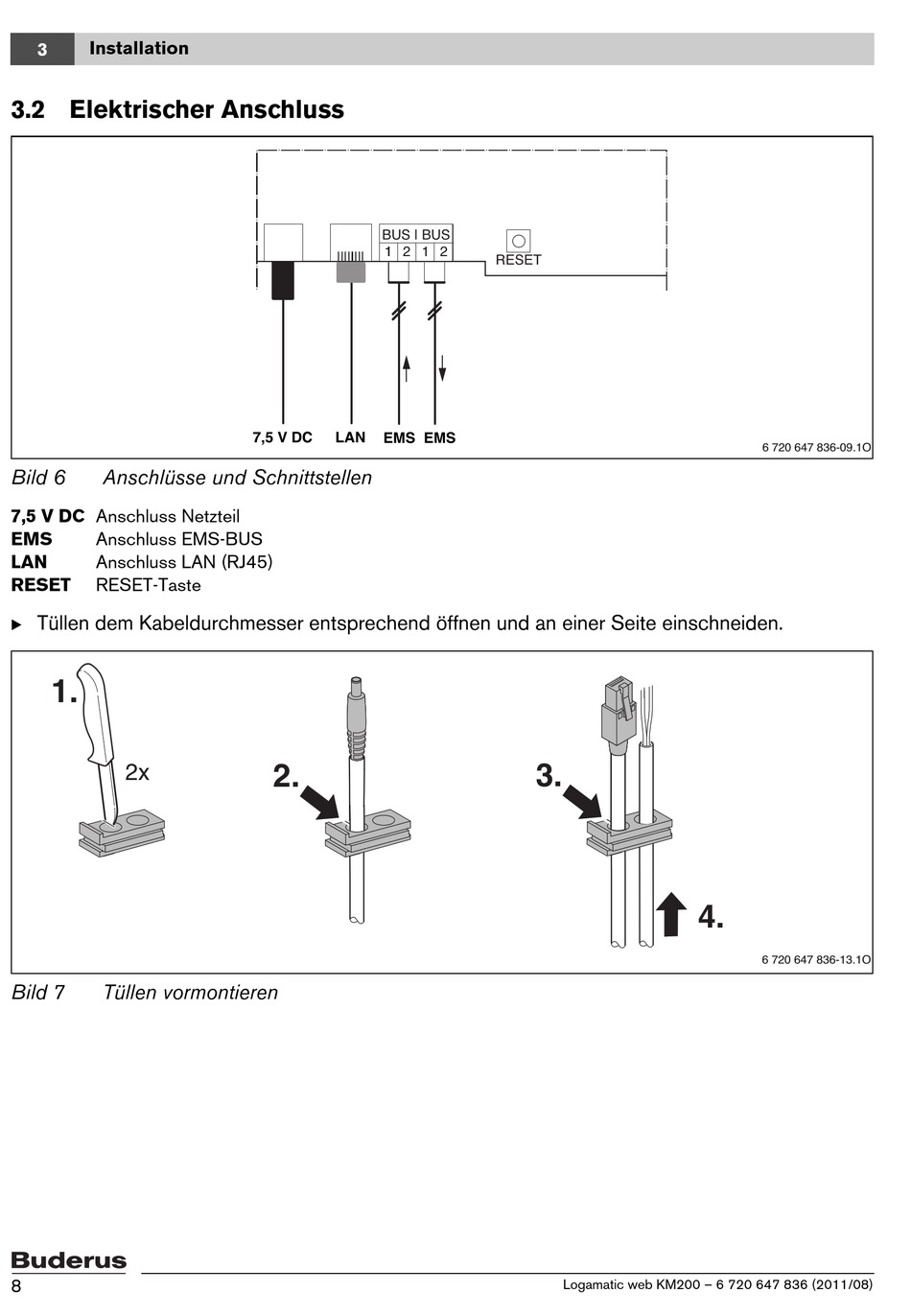

3.2 Elektrischer Anschluss

Bild 6 Anschlüsse und Schnittstellen
7,5 V DC Anschluss Netzteil
EMS Anschluss EMS-BUS
LAN Anschluss LAN (RJ45)
RESET RESET-Taste
B Tüllen dem Kabeldurchmesser entsprechend öffnen und an einer Seite einschneiden.
1.
2x
Bild 7 Tüllen vormontieren
8
Web KM 200
BUS | BUS
1 1 2 1 2
7,5 V DC LAN EMS EMS
2.
RESET
3.
Logamatic web KM200 – 6 720 647 836 (2011/08)
6 720 647 836-09.1O
4.
6 720 647 836-13.1O
