urmet iPercom MIKRA2 IP 1060/21 Installations- Und Benutzeranleitung Seite 3

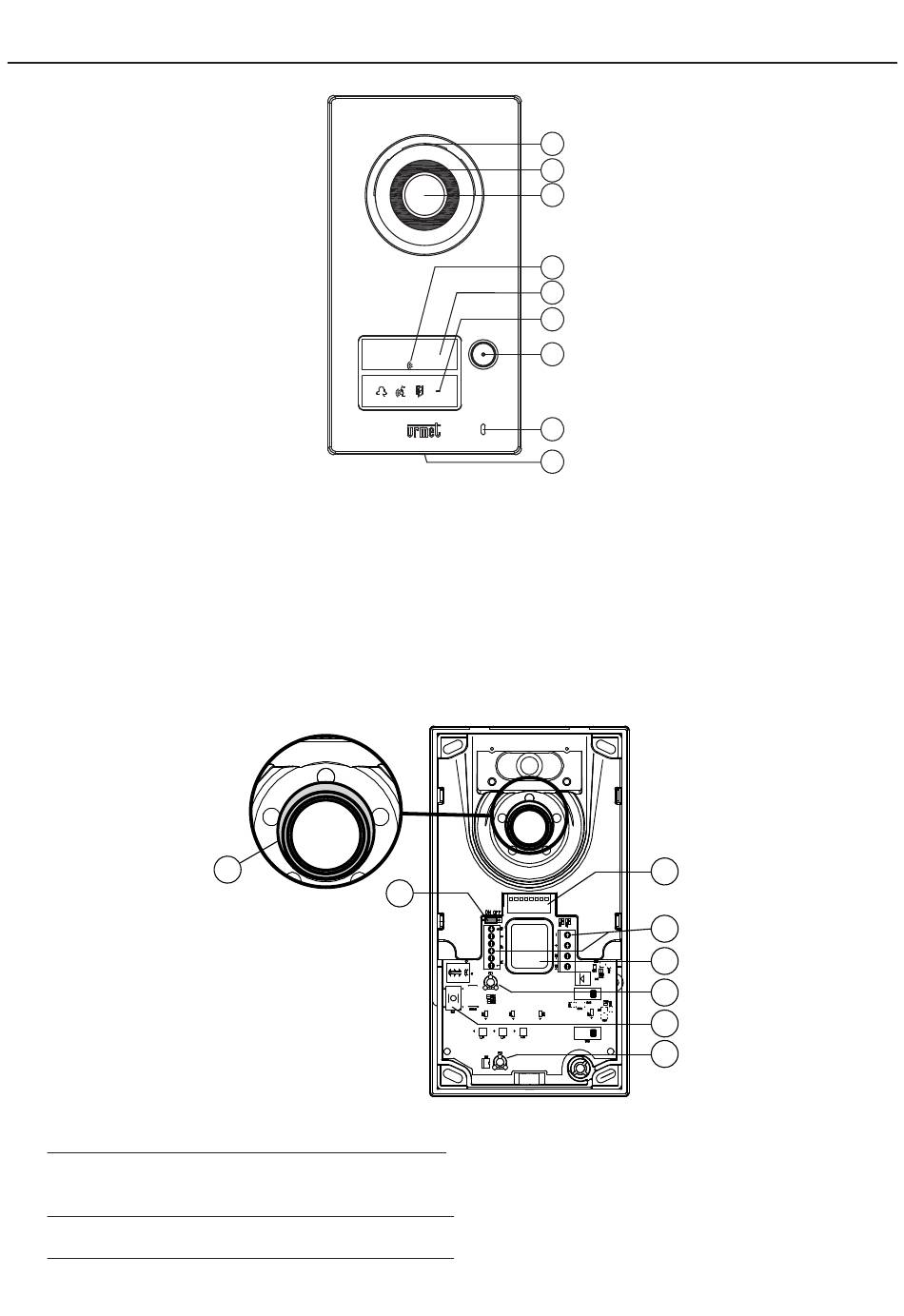

2 BESCHREIBUNG DER BESTANDTEILE
1.
Lautsprecher
2.
Kamerabeleuchtungs-Led
3.
Kamera
4.
Transponder-Lesegerät
5.
Namensschild/er
6.
Led-Anzeigen für die DDA-Funktion
7.
Ruftaste
8.
Mikrofon
9.
Verschlussschraube für die Fronttafel
10. Anschluss für die Verbindung zum LAN.
11. Die Position dieses Jumpers nicht verändern.
12. Klemmenbretter.
13. Bohrung für die Kabeldurchführung.
14. Die Position dieses Trimmers nicht verändern.
15. Taste zum Neustarten des Geräts.
16. Die Position dieses Trimmers nicht verändern.
17. Antireflex-Dichtung.
DS1060-133B
VORDERANSICHT
INTERNER TEIL
17
1
2
3
4
5
6
7
8
9
11
10
12
13
14
15
16
