urmet iPercom MIKRA2 IP 1060/21 Installations- Und Benutzeranleitung
Aussenstelle
Vorschau ausblenden
Andere Handbücher für iPercom MIKRA2 IP 1060/21:
- Installations- und benutzeranleitung (76 Seiten) ,
- Installations- und konfigurationsanleitung (52 Seiten) ,
- Installationsanleitung (28 Seiten)
Verwandte Anleitungen für urmet iPercom MIKRA2 IP 1060/21
Inhaltszusammenfassung für urmet iPercom MIKRA2 IP 1060/21

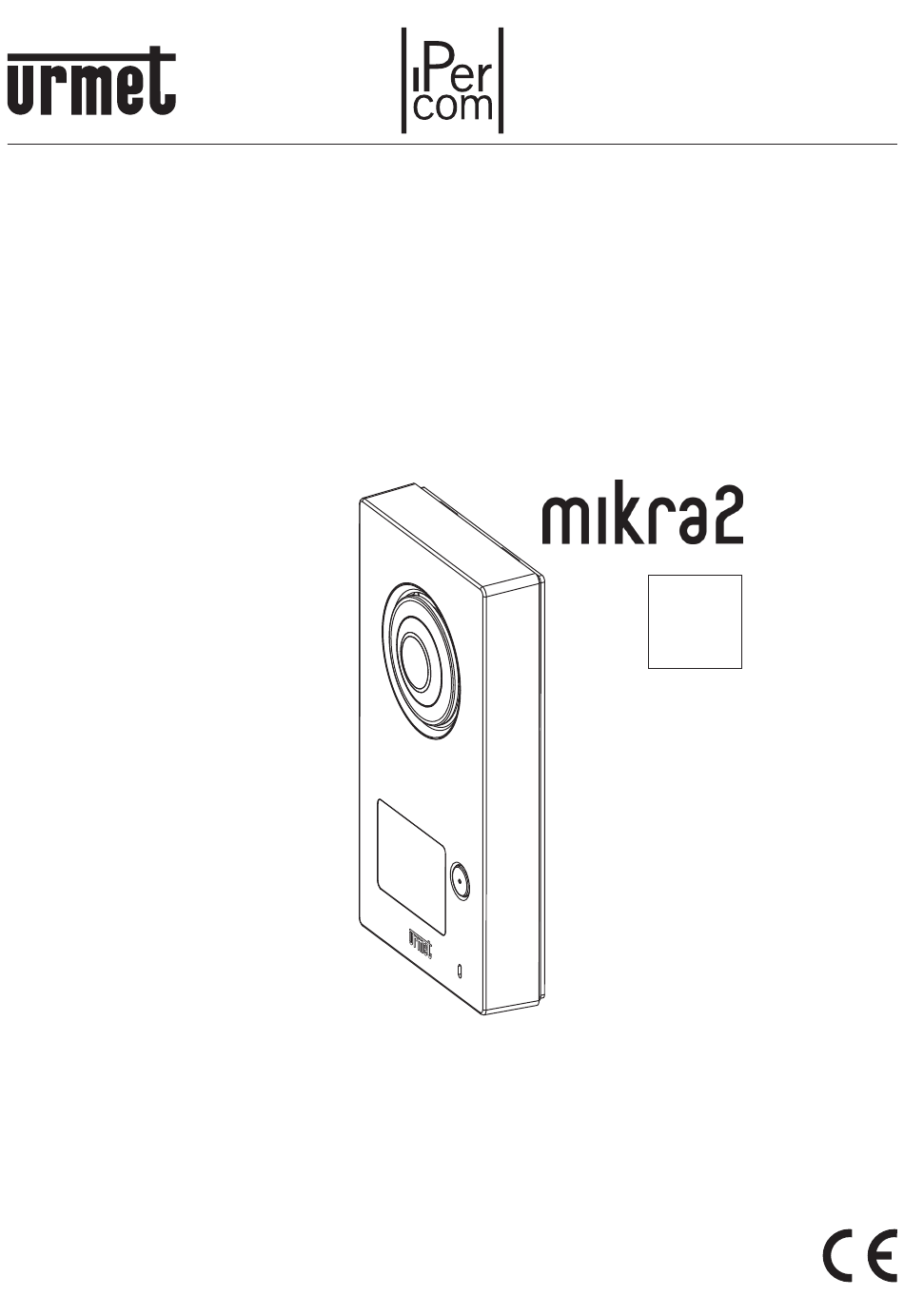

- Seite 1 Mod. 1060 DS 1060-133B LBT 20543 AUSSENSTELLE MIKRA IP Sch./Ref. 1060/21 IP55 IK07 INSTALLATIONS- UND BENUTZERANLEITUNG...
- Seite 2 DEUTSCH INHALTSVERZEICHNIS ALLGEMEINE BESCHREIBUNG ......................26 BESCHREIBUNG DER BESTANDTEILE ....................27 INSTALLATION ............................28 3.1 INSTALLATIONSMODUS ......................28 3.2 BESCHREIBUNG DER KLEMMEN, STECKVERBINDER UND JUMPER ........29 VERKABELUNGSANLEITUNG ....................... 29 EINSTELLUNG DER LAUTSPRECHERLAUTSTÄRKE ................30 NEUSTART-TASTE ..........................30 ANZEIGEN DER DDA-FUNKTIONEN ..................... 30 ÖFFNEN DER TÜR MIT BERÜHRUNGSLOSEM SCHLÜSSEL ..............
- Seite 3 2 BESCHREIBUNG DER BESTANDTEILE VORDERANSICHT Lautsprecher Kamerabeleuchtungs-Led Kamera Transponder-Lesegerät Namensschild/er Led-Anzeigen für die DDA-Funktion Ruftaste Mikrofon Verschlussschraube für die Fronttafel INTERNER TEIL 10. Anschluss für die Verbindung zum LAN. 11. Die Position dieses Jumpers nicht verändern. 12. Klemmenbretter. 13. Bohrung für die Kabeldurchführung. 14.
- Seite 4 3 INSTALLATION 3.1 INSTALLATIONSMODUS • Das Tastenfeld auf der angegebenen Höhe installieren und überprüfen, ob die Person sich im Erfassungsfeld der Kamera befindet. • Die Drähte an die Klemmenleisten anschließen. • Die Namensschilder auf der Fronttafel montieren. • Die Programmierungen durchführen. • Das Tastenfeld mit der Metallabdeckung verschließen. •...
- Seite 5 3.2 BESCHREIBUNG DER KLEMMEN, STECKVERBINDER UND JUMPER Linke Klemmenleiste Schließer des Relais für sekundären Türöffner Gemeinsamer Kontakt des Relais für sekundären Türöffner Klemmen Sensor Tür offen Kontakt für Tasteneingang Elektroverriegelung des Eingangs Rechte Klemmenleiste Minusklemme für lokale Versorgung Plusklemme für lokale Versorgung Klemmen Elektroverriegelung mit kapazitiver Entladung und Halterstrom: 4 VERKABELUNGSANLEITUNG • Die Isolierummantelung des Kabels CAT5 (mit steifen Leitern) mindestens auf 40 mm entfernen. •...
- Seite 6 5 EINSTELLUNG DER LAUTSPRECHERLAUTSTÄRKE Für Informationen in Bezug auf die Einstellung der Lautstärke siehe Systemhandbuch. 6. NEUSTART-TASTE Zum Neustarten des Geräts muss die Neustart-Taste (13) 10 Sekunden lang gedrückt gehalten werden. Der Neustart des Geräts wird durch das Blinken der Led der Kamera bestätigt. Es ist erforderlich, die Metallverkleidung des Tastenfelds abzunehmen, um die Neustart-Taste betätigen zu können.
- Seite 7 11 VEREINFACHTE EU-KONFORMITÄTSERKLÄRUNG Hiermit erklärt URMET S.p.A., dass der Funkanlagentyp AUSSENSTELLE MIKRA IP BN 1060/21 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.urmet.com DS1060-133B...
- Seite 8 Weise recycelt werden Weitere Informationen dazu, wo Sie Ihre Altgeräte zum Recycling abgeben können, erhalten Sie bei Ihrer Gemeindeverwaltung, Ihrem Hausmüll-Entsorgungsdienst oder bei dem Händler, bei dem Sie das Produkt gekauft haben. DS 1060-133B LBT 20543 URMET S.p.A. Area tecnica 10154 TORINO (ITALY) servizio clienti +39 011.23.39.810 VIA BOLOGNA 188/C http://www.urmet.com...
