8.2 PV-Optimierung
A
a
c
t0 t1
C
g
h
t0 t1
A Leistung
B Zeit
C Tank-Temperatur
Leistung des Wärmepumpen-Verdichters für die Brauchwarmwassertank-Heizung
Heizung eingetaucht in Tank (Elektroheizung)
Leistung des Wärmepumpen-Verdichters für Raumkühlung (DX)
Strom für Haushalt (ohne Wärmepumpe)
a Anfängliche Leistungsspitze beim Einschalten
b PV Solarstromerzeugung
c Minimale PV-Leistung
d PV Überschussleistung (ins Netz eingespeist)
e Weniger als 5 Minuten
f Karenzzeit (5 Minuten)
g Puffer-Sollwert
h Normal-Sollwert (Eco/Komfort)
EKRHH
Daikin HomeHub
4P744838-1D – 2024.05
8 Im Anwendungsfall 2 - PV Eigenverbrauch für Multi+(DHW)
|
f
e
e
b
d
t2 t3 t4 t5 t6 t7
t2 t3 t4 t5 t6 t7

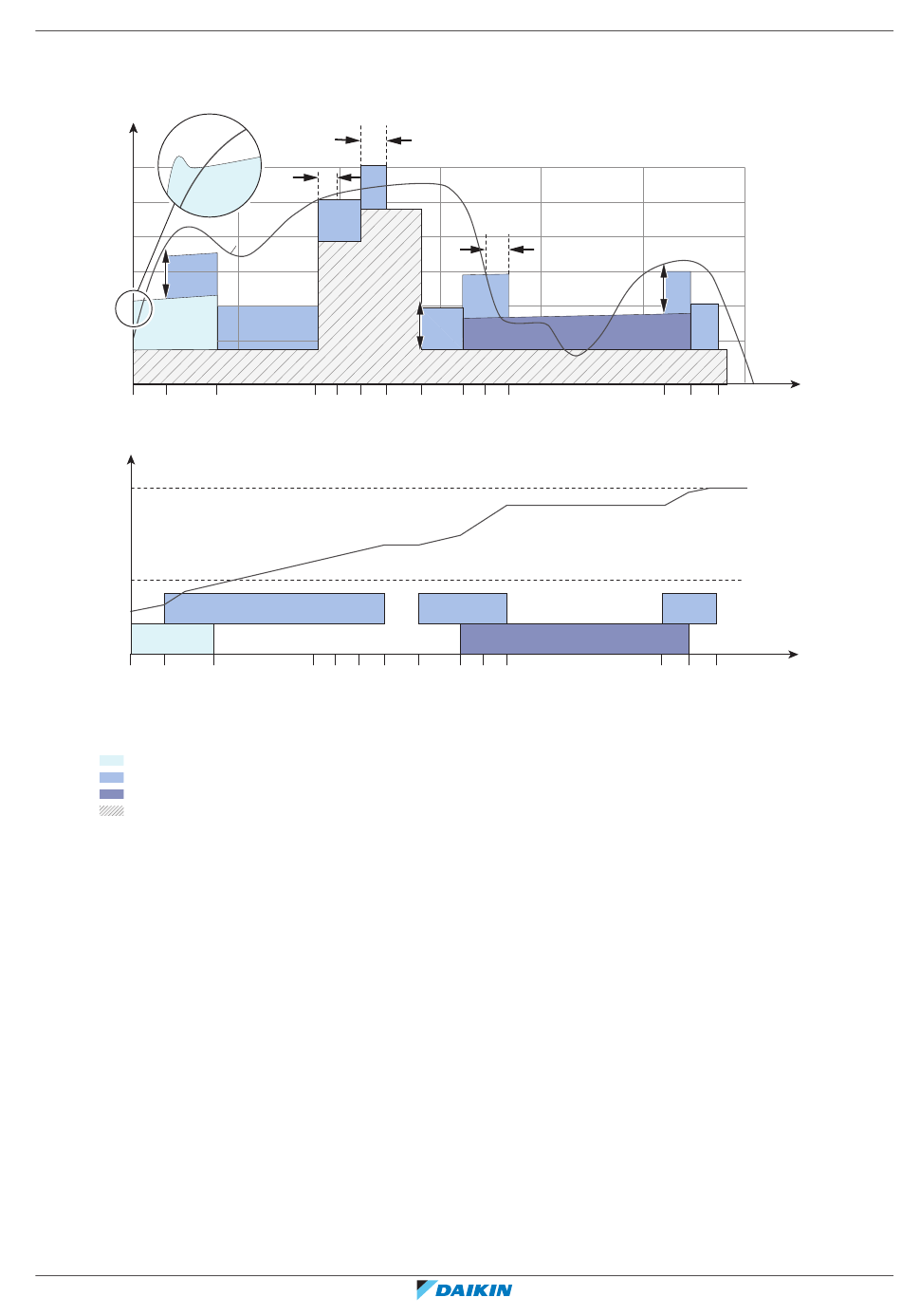

Die Abbildung oben zeigt ein Beispiel für das Stromverbrauchsprofil der Einheit,
wenn Solarenergie im Brauchwarmwassertank gepuffert wird. Aus Gründen der
Übersichtlichkeit wurden die Leistungsprofile in diesem Beispiel vereinfacht. Die
Einheit hat
Brauchwarmwassertank-Beheizung. Die Einheit hat Vorrang für den DX-Betrieb
(Raumkühlung).
Die PV-Solarstromerzeugung muss die Hauslast (Haushaltsgeräte, einschließlich der
Wärmepumpe) um einen bestimmten Betrag übersteigen, bevor die Pufferung
einsetzen kann. Diese PV-Überschussleistung wird auf die Nennleistungsaufnahme
des elektrischen Heizgeräts festgelegt, die um 21% erhöht wird, um eine Erhöhung
der Netzspannung um 10% zu berücksichtigen.
f
c
t8 t9 t10
t8 t9 t10
eine elektrische
c
t11 t12 t13
t11 t12 t13
Heizung zur Unterstützung
B
B
der
