5 | Installation

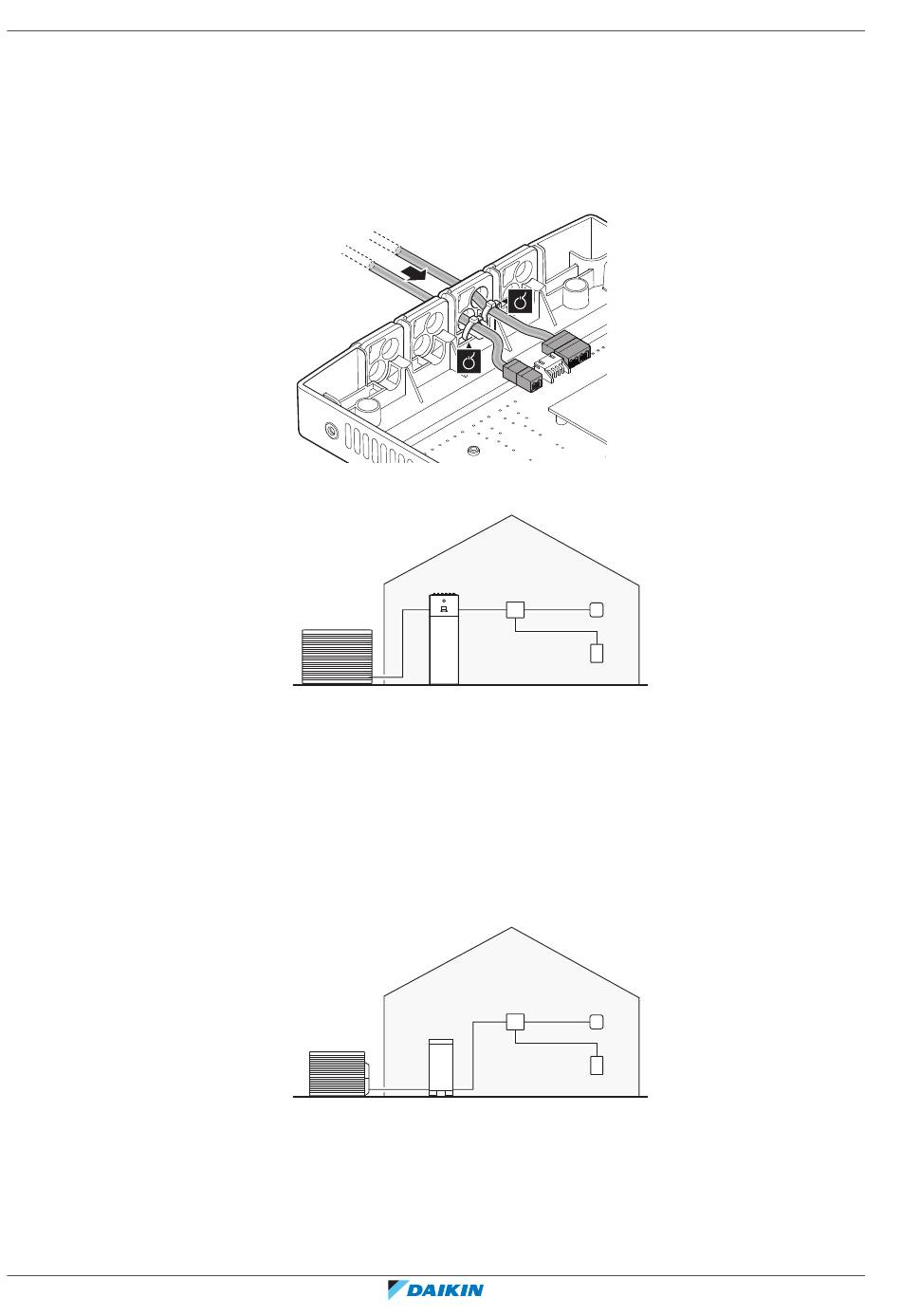

5.3.1 Elektrische Verkabelung durchführen
Referenz für Installateure
16
1 Dazu sind die Stromversorgungs- und Kommunikationskabel an die
entsprechenden Klemmen anzuschließen. (Siehe die pro Anwendungsfall
geltenden folgenden Abbildungen.)
2 Sorgen Sie für Zugentlastung, indem Sie die Kabel mit Kabelbindern (bauseitig
zu liefern) an den Kabelbinderhalterungen im Daikin HomeHub befestigen.
Anwendungsfall 1 – PV Eigenverbrauch für Daikin Altherma
a
a Außeneinheit
b Daikin Altherma
c Internet-Router
d Stromsensor
e Daikin HomeHub
Die EKRHH Anschlüsse P1/P2 an die Anschlüsse P1/P2 der Inneneinheit
anschließen. Wenn keine Inneneinheit installiert ist, die EKRHH-Klemmen P1/P2 an
die Klemmen P1/P2 der Außeneinheit anschließen oder an die Klemmen P1/P2 der
Benutzerschnittstelle.
Anwendungsfall 2 – PV Eigenverbrauch für Multi+(Brauchwarmwasser)
a
a Außeneinheit
b Multi+(Brauchwarmwasser)
c Internet-Router
d Stromsensor
e Daikin HomeHub
Die EKRHH Anschlüsse P1/P2 an die Tank-Anschlüsse P1/P2 anschließen. Bei Multi+
(Brauchwarmwasser) Steckverbindung X5M benutzen.
A
X 8
A
X 6
b
e c
P1P2 LAN
USB / P1
d
e c
P1P2 LAN
b
USB / P1
d
EKRHH
Daikin HomeHub
