5.4 Den Daikin HomeHub montieren
5.4.1 Daikin HomeHub montieren
EKRHH
Daikin HomeHub
4P744838-1D – 2024.05

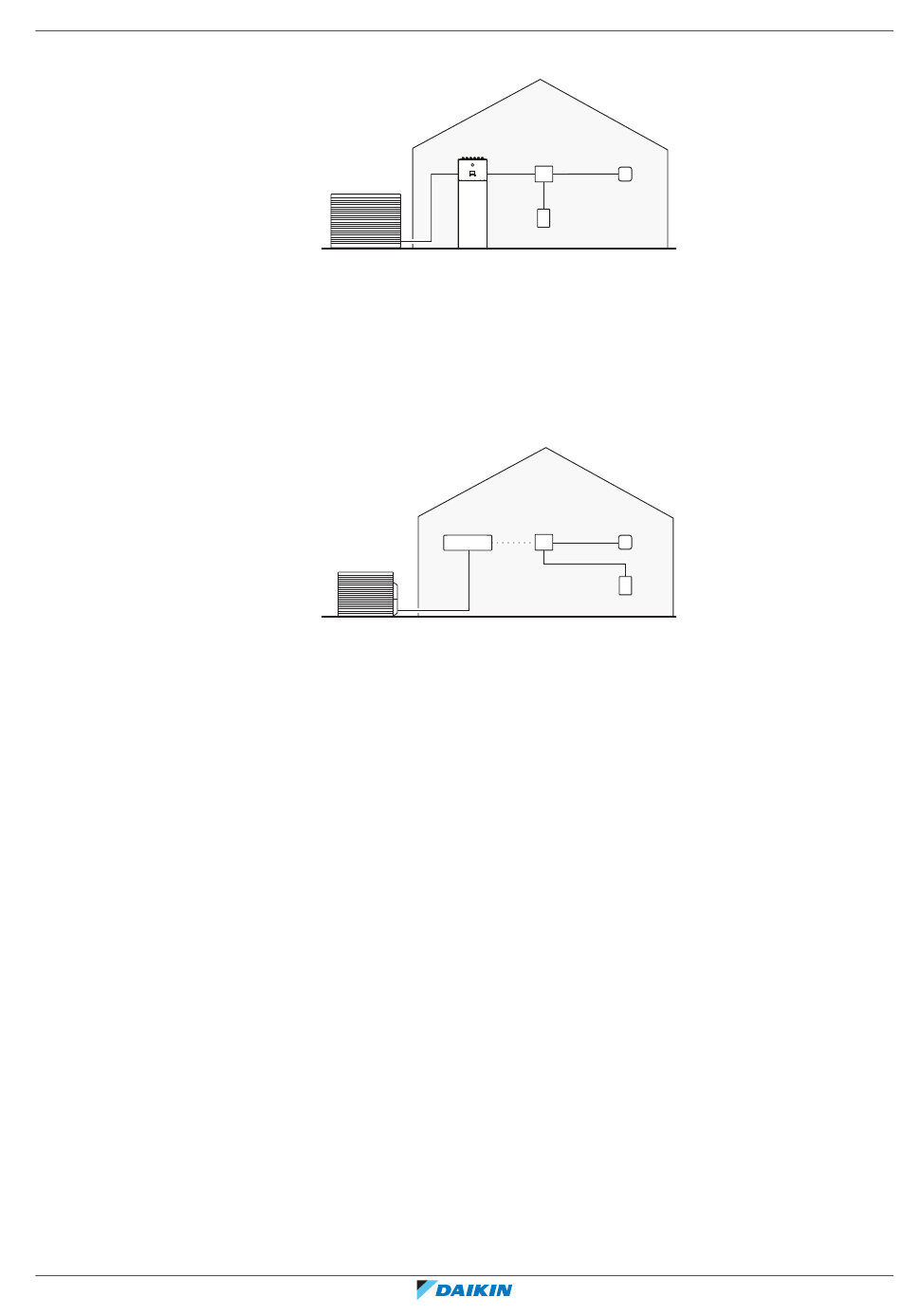

Anwendungsfall 3 – Modbus TCP/IP oder RTU für Daikin Altherma
a
a Außeneinheit
b Daikin Altherma
c Internet-Router
d Home Energy Management System (HEM) oder Energy Utility Controller
e Daikin HomeHub
Die EKRHH Anschlüsse P1/P2 an die Anschlüsse P1/P2 der Inneneinheit
anschließen.
Anwendungsfall 4 – Modbus TCP/IP oder RTU für Luft-zu-Luft-Wärmepumpe
a
a Außeneinheit
b Inneneinheit inklusive WLAN-Adapter (BRP069C4*)
c Internet-Router
d Home Energy Management System (HEM) oder Energy Utility Controller
e Daikin HomeHub
Der Daikin HomeHub wird an einer Wand oder auf einer anderen ebenen Fläche
montiert; dazu gibt es im hinteren Gehäuseteil Befestigungslöcher. Auch ist es
möglich, den Daikin HomeHub auf eine DIN-Schiene (bauseitig zu liefern) zu setzen.
Wandmontage
Voraussetzung: Das vordere Gehäuseteil des Daikin HomeHub ist entfernt worden.
1 Bestimmen Sie die Montageposition des Daikin HomeHub. Weitere
Einzelheiten dazu siehe
2 Löcher für die Dübel bohren und die Dübel in die Löcher einsetzen.
3 Das hintere Gehäuseteil an der Wand anbringen, dazu die 4 mitgelieferten
Befestigungsschrauben einsetzen und festziehen.
b
e c
P1P2 LAN
Modbus
d
e c
b
LAN
Modbus
d
"4.1 Anforderungen an den
5 Installation
|
4
Installationsort" [ 11].
