STACK ST8100 Displaysystem

Rundenzeit-Streckensender (optional)

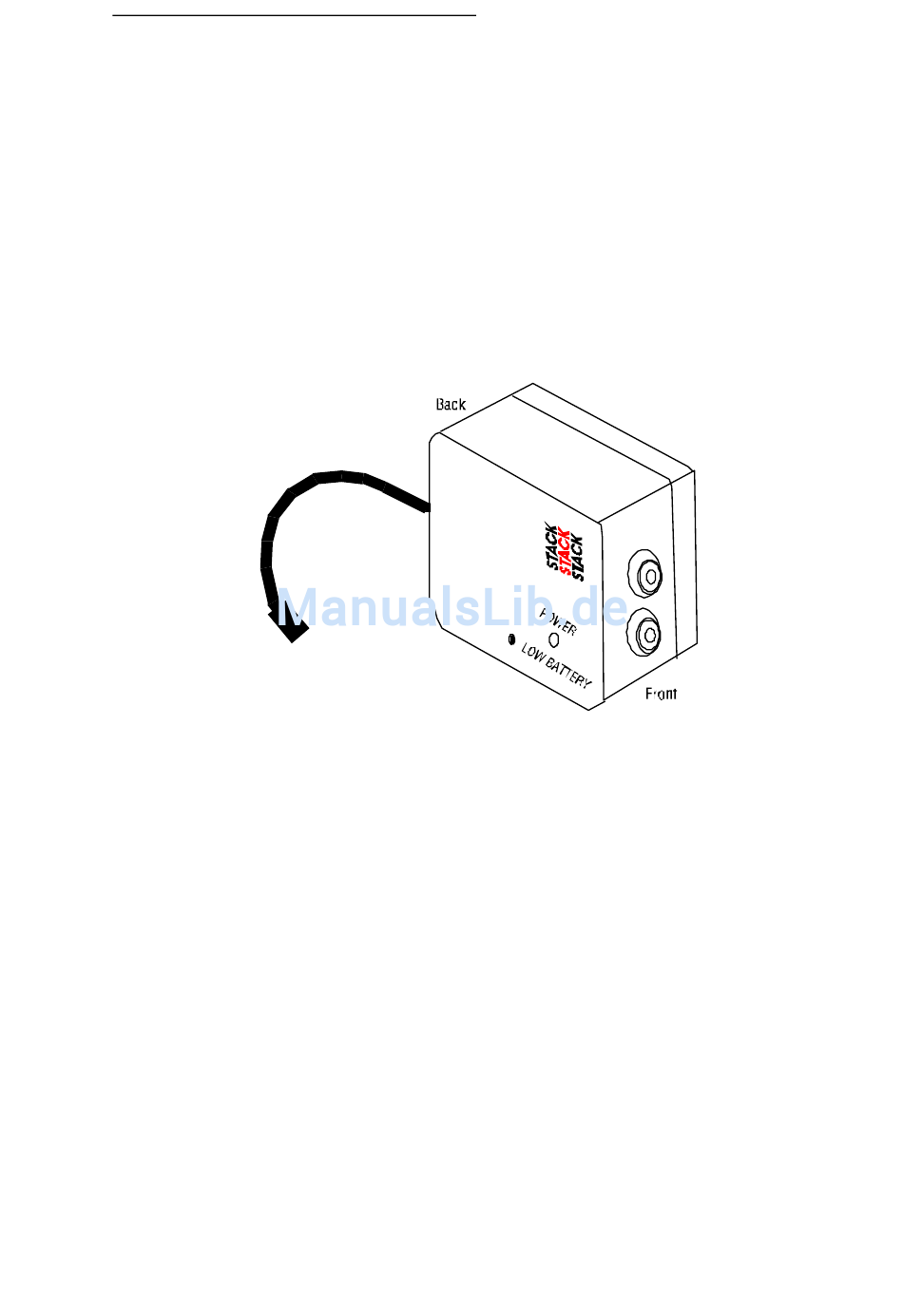

Aufstellen des Streckensenders

Der Rundenzeitstreckensender (ST544) sollte wie folgt aufgestellte werden:
•
Möglichst nahe an der Start/Ziel-Line (Die Differenzen zwischen offizieller und angezeigter
Rundenzeit werden damit minimiert).
•
Auf gleicher Höhe wie der im Fahrzeug installierte Empfänger
•
So ausgerichtet, daß der ausgesendete IR -Strahl waagerecht verläuft.
•
So positioniert, daß das Fahrzeug in einem Abstand von 2 bis 30 Metern vorbeifährt.
Vermeiden Sie eine Positionierung, bei der die Sonne direkt hinter dem Streckensender steht.
Falls der Streckensender für einen längeren Zeitraum (z.B. Langstereckenrennen) unter sehr heißen,
sonnigen Bedingungen eingesetzt wird, sollte er durch eine Abdeckung vor der direkter
Sonneneinstrahlung geschützt werden.
Beachten Sie, daß Wassertropfen oder Schmutz auf den Sendelinsen die Leistung des
ausgesandten IR-Strahls mindert. Montieren Sie bei Bedarf eine geeignete Abdeckung.

Stromversorgung

Der Streckensender benötigt eine 12V-Stromversorgung. Es wird die Verwendung einer
geschlossenen Batterie mit mindestens 2.5 AH empfohlen. Dies ist für eine Betriebsdauer von ca. 15
Stunden ausreichend.
Der Ladezustand der Batterie wird durch eine farbige LED an der Seite des Streckensenders
angezeigt:
1. Grün:
2. Rot:
3. Keine Farbe/Aus:
Die Spannung ist derzeit ausreichend
Die Spannung ist zu niedrig
(Tauschen Sie die Batterie aus!).
Batterie leer oder keine Verbindung.
