STACK ST8100 Displaysystem

Raddrehzahlsensor (optional)

Damit das Displaysystem die Geschwindigkeit anzeigen kann, ist der ST670-Raddrehzahl-sensor
erforderlich. Dieser Sensor gibt an das Displaysystem immer dann ein elektrisches Signal an, wenn
eine ferritisches (eisenhaltiges) Objekt nahe an seinem Ende vorbeigeführt wird. Dies kann z.B. ein
Schraubenkopf sein.
In der Displaykonfiguration müssen der Radumfang und die Anzahl der Impulse, die pro
Radumdrehung erzeugt werden, eingegeben werde. Aus diesen Angaben errechnet das Display die
angezeigte Geschwindigkeit.
Montage des Raddrehzahlsensors
•
Platzieren Sie den Raddrehzahlsensor so, daß ein oder mehrere ferritische Gegenstücke (z.B.
Schraubenköpfe) den Sensorkopf passieren, wenn sich das entsprechende Rad dreht.
•
Wählen sie möglichst das Rad Ihres Fahrzeugs aus, dass dem geringsten Schlupf unterliegt,
da dieser die Geschwindigkeitsanzeige beeinflusst.
•
Der Sensor sollte nicht zu dicht an der Bremsscheibe platziert sein, um übermäßige
Hitzebelastung zu vermeiden.
•
Befestigen Sie den Sensor mittels eines stabilen Halters.
•
Ziehen Sie den Sensor nicht zu fest an! Der Sensor ist ein Hohlkörper, der im Inneren
Elektronik enthält.
•
Stellen Sie den Abstand zwischen Sensorkopf und Gegenstück auf 1.5mm ± 0.5mm ein.
Stellen Sie sicher, dass sich kein anderes metallisches Objekt näher als 5 mm dem
Sensorende nähert, da dies zu Fehlsignalen führen kann.
•
Zur Funktionskontrolle besitzt der ST670-Raddrehazhlsensor eine kleine LED an dem Ende,
an dem das Anschlußkabel herausgeführt wird. Ist der Sensor mit dem Displaysystem
verbunden und dieses eingeschaltet, so leuchtet die LED sobald ein Gegenstück durch den
Sensor erkannt wird.
•
Positionieren Sie den Sensor und die Zuleitungen möglichst weit entfernt von
Hitzequellen und Hochspannung führenden Zuleitungen (Zündkabel etc.).

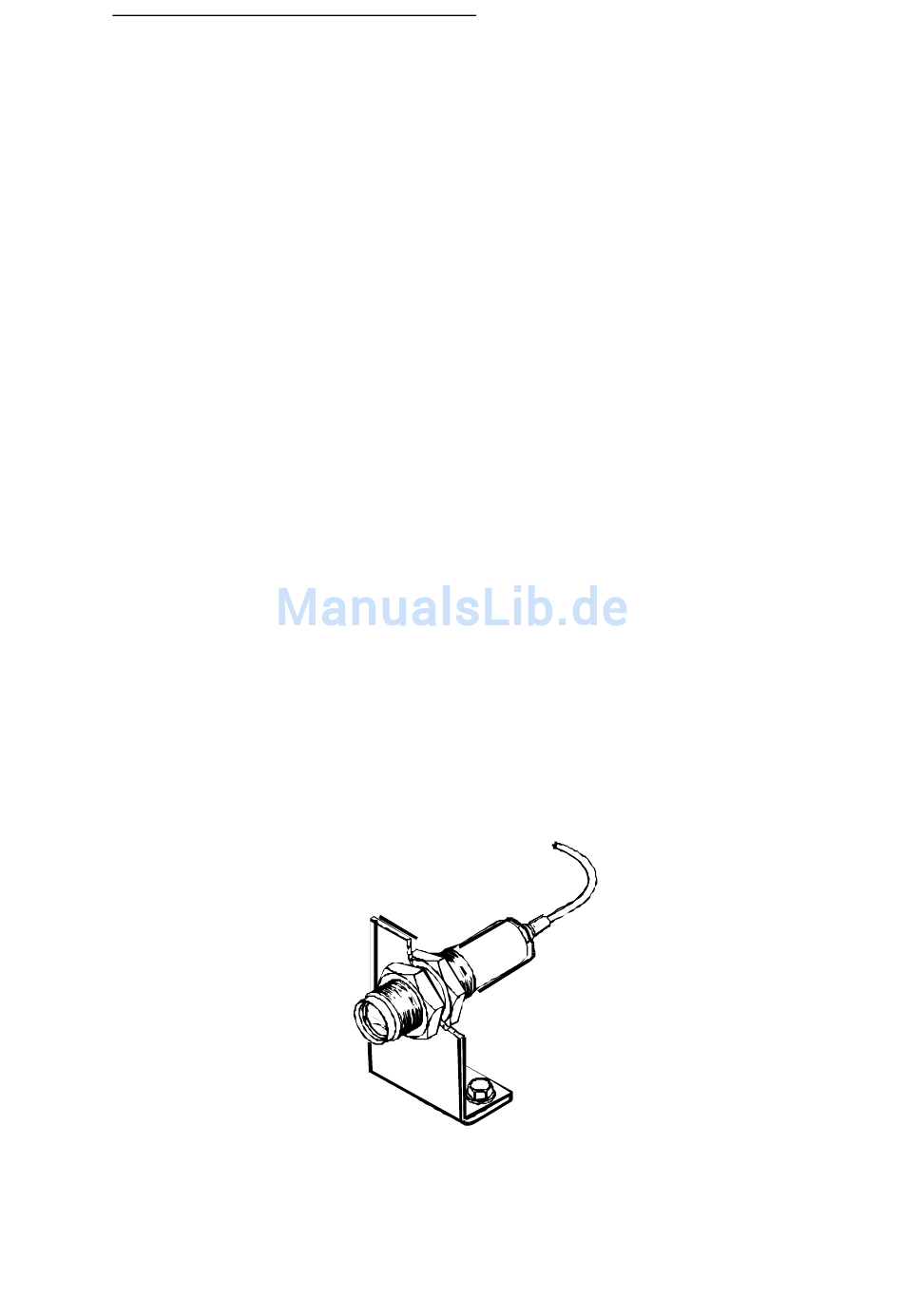

Rundenzeitempfänger (optional)
Der Rundenzeitempfänger erhält sein Signal von dem dazugehörigen STACK-Streckensender
(ST544), der an der Strecke aufgestellt wird.
Positionieren Sie den Empfänger im Fahrzeug mittels eines stabilen Halters so, dass er das
Streckensendersignal ungestört empfangen kann (Montage außerhalb des Fahrzeugs empfohlen).
Hierbei ist zu beachten, dass der Empfänger so ausgerichtet wird, dass er möglichst genau in
Richtung des Senders zeigt.
Sichern Sie den Empfänger am Halter mittels der beiden Kunststoffsicherheitsmuttern.
Beachten Sie, dass Glas- und Kunststoffscheiben den Empfang des Signals beeinträchtigen können.
