STACK ST8100 Displaysystem
weitere Beispiele:
Zündsystem
Motorcraft
Sodamo
Motorsteuerung
Zytek ECU
Bosch Zündspule,
blau
(Mit Verteiler- oder
Transistorunterstützte
r Zündung)

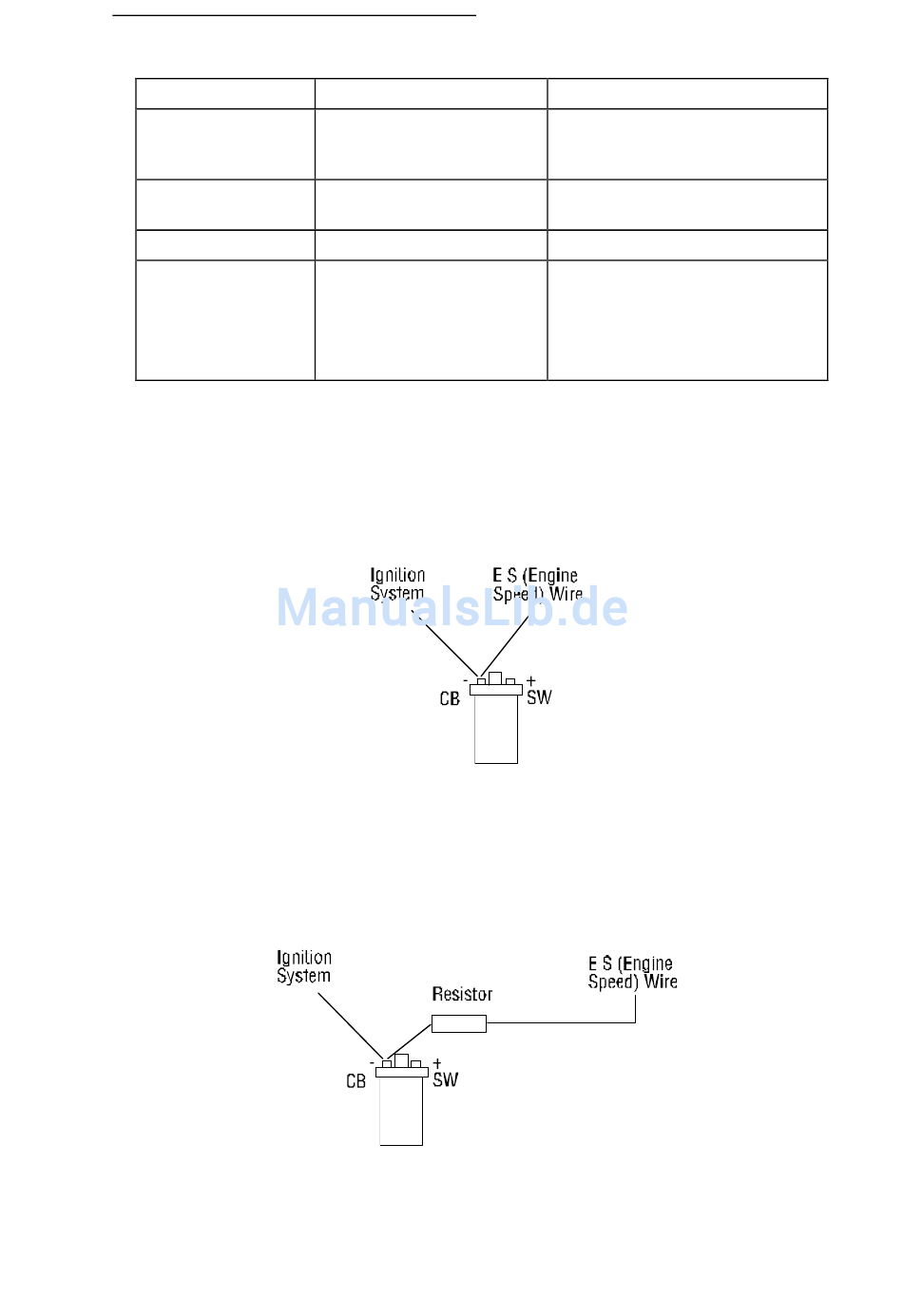

Unterbrecherzündungen
Schließen Sie das ES-Kabel (Engine Speed/Drehzahl) an den Masseanschluß der
Niederspannungsseite der Zündspule an.
Anschluß eines Widerstandes in Reihe
Bei bestimmten Zündanlagen ist es erforderlich, in die Drehzahlsignalleitung (ES-Kabel) einen
Widerstand in Reihe zu schalten.
Verwendung
Formel Ford
Formel Renault
Nachrüstung
Aufrüstung der
Standardzündung für Formel
Fords 1600 & 2000 etc.
© STACK Limited 2000/ISA-Racing GmbH
Drehzahlsignal-Anschluß
Zündspulen-Masseanschluß
(Klemme 1) mit einem 47K-
Widerstand in Reihe
Weißes Kabel an Zündspule-Masse
(Klemme 1)
Angegebener Drehzahlausgang
Zündspulen-Masseanschluß
(Klemme 1) mit einem 47K-
Widerstand in Reihe (Bem.:
Widerstand möglichst nahe an der
Zündspule montieren)
Seite 17 von 34
