Kapitel 5. Einbau des Displaysystems
Wer kann den Einbau durchführen?
Der Einbau des Displaysystems kann von jeder Person, die mit der Installation von elektronischen
Instrumenten in Fahrzeugen vertraut ist, durchgeführt werden.
Besondere Werkzeuge sind nicht erforderlich.
Standard Display-Systeme
Lesen Sie dieses Handbuch aufmerksam und machen Sie sich so mit der Funktionsweise des
Displaysystems vertraut.
Kundenkonfigurierte Display-Systeme
Falls Sie ein System erworben haben, das speziell für Sie konfiguriert wurde, kann die Handhabung
von der in diesem Handbuch beschriebenen in einigen Punkten abweichen.
Beachten Sie daher eventuelle zusätzliche Bedienungsanweisungen, die zusammen mit Ihrem
System geliefert wurden.
Befestigen des Display-Moduls

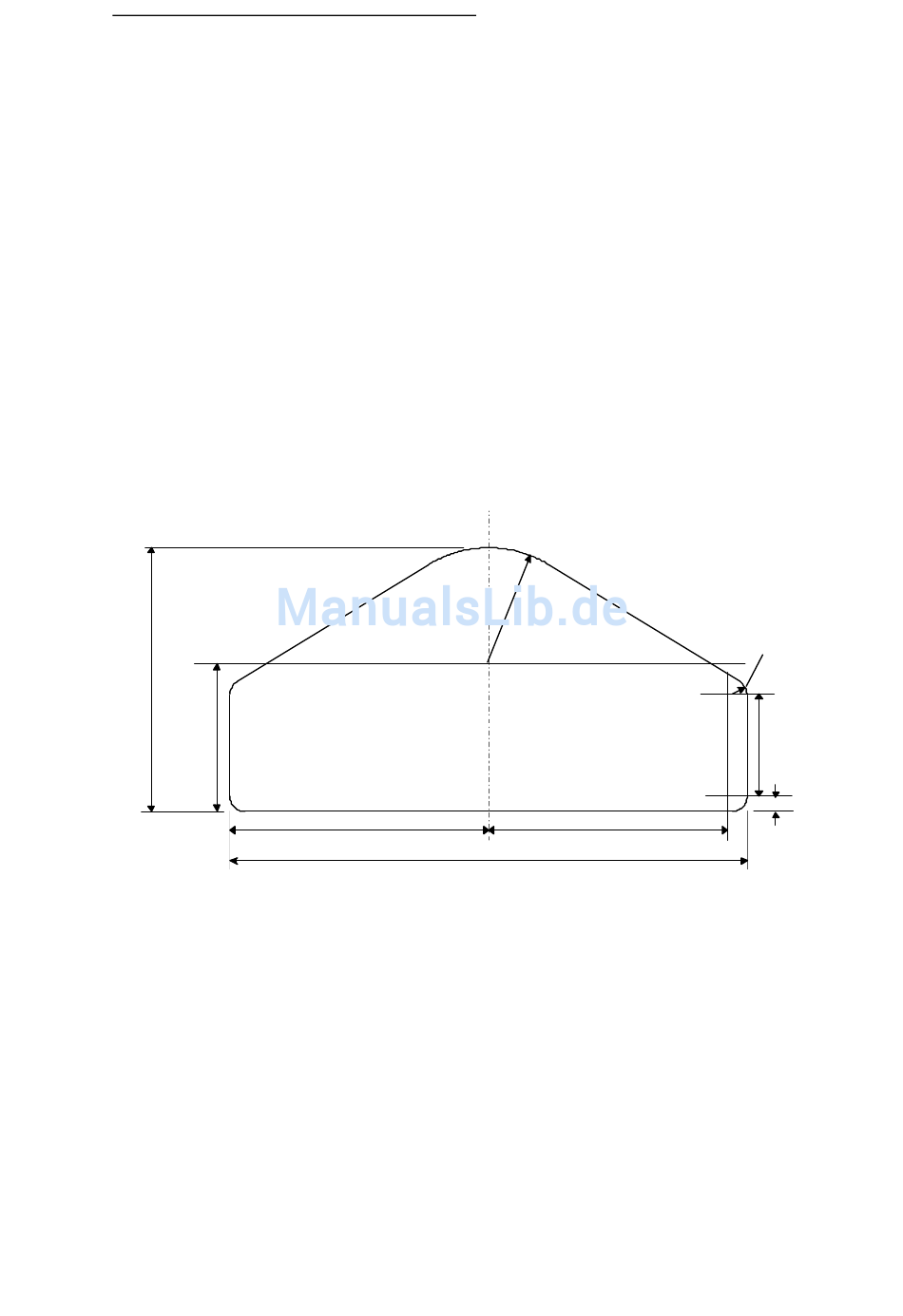

Das Displaymodul wird in einem Ausschnitt gemäß u.a. Zeichnung mittels zweier U-Klammern
befestigt.
97mm
(3.82 in.)
54.5mm
(2.15 in.)
Positionierung des Display-Moduls
Stellen Sie sicher, dass hinter dem Displaymodul ausreichend Platz ist, um den 19-poligen MIL-
Stecker des Kabelbaums mit dem entsprechenden Gegenstück des Displaymoduls zu verbinden.
Der Kabelbaum soll so verlegt werden, dass keine Kräfte auf den Stecker wirken. Ziehen Sie die zur
Fixierung des Kabelbaums verwendeten Kabelbinder nicht zu fest.
Das Display soll so positioniert werden, dass der Fahrer in seiner normalen Fahrposition senkrecht
auf die Anzeige sehen kann.
Einbau der Bedienschalter
Die vier Schalter S1 bis S4 werden zur Bedienung des Displaysystems benutzt.
Die Schalter können an jedem geeigneten Platz montiert werden, wobei jedoch folgende Punkte
beachtet werden sollten:
•
Die Anschlusskabel für die Schalter sind ca. 250mm lang, von dem 19-poligen
Hauptstecker aus gemessen.
•
Es ist wichtig, dass der Fahrer den Schalter 3 erreichen kann, da hiermit die
Displayseiten umgeschaltet und Alarme gelöscht werden können.
95mm (3.74 in.)
190mm (7.48 in.)
© STACK Limited 2000/ISA-Racing GmbH
42.5mm (1.67 in)
Rad. Typ.
89.5mm (3.52 in.)
Seite 15 von 34
5.5mm (0.22 in)
Rad. Typ.
37.5mm
(1.48 in.)
5.5mm
(0.22 in.)
