STACK ST8100 Displaysystem

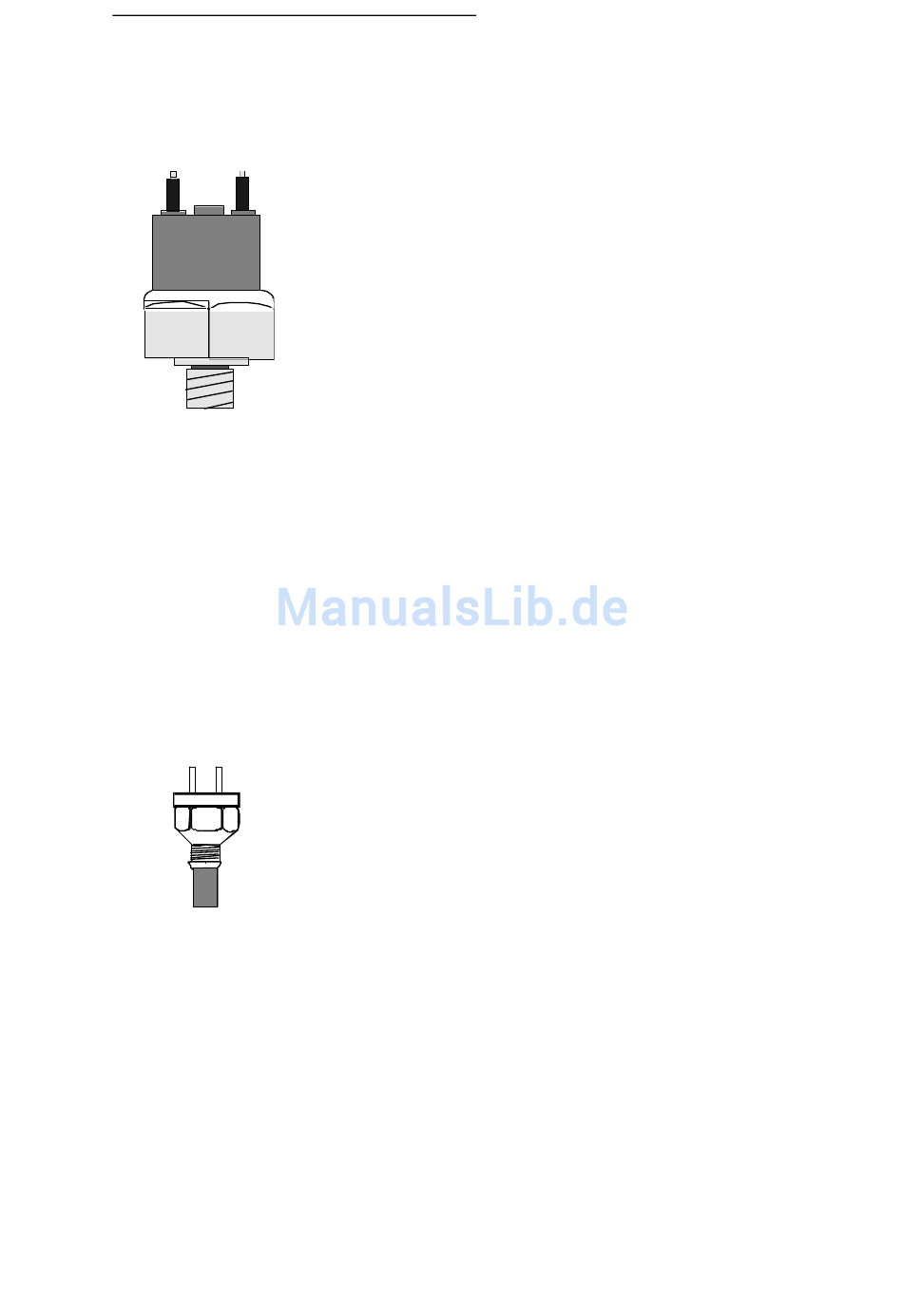

Drucksensoren
Das Displaysytem wird mit zwei Drucksensoren geliefert. Je nach Ausführung besitzen diese
entweder ein M10x1-Gewinde oder ein 1/8"NPTF-Gewinde (wird mit Adapter auf M10x1 geliefert). Die
Sensoren sind sowohl für Benzin- als auch für Öldruckmessungen geeignet.
Temperatursensoren
Das Displaysystem wird mit zwei Temperatursensoren (ST762) geliefert, die ein M10x1-Gewinde
besitzen. Optional ist auch eine Ausführung mit M14x1,5-Gewinde erhältlich (ST761). Beide
Sensortypen können zur Messung von Benzin- und Öltemperaturen verwendet werden.
ST761,
ST762
Montage der Drucksensorens
•
Positionieren Sie den Sensor und die Zuleitungen möglichst weit entfernt
Hitzequellen und Hochspannung führenden Zuleitungen (Zündkabel etc.)
•
Die Sensoren können entweder direkt oder aber auch über eine
mit dem Meßpunkt verbunden werden.
•
Montieren Sie die Sensoren jedoch nicht direkt am Motorblock, da die hier
auftretenden extremen Vibrationen die Lebensdauer der Sensoren
beeinträchtigen können.
•
Ziehen Sie die Sensoren nicht zu fest an
Montage der Temperatursensoren
• Montieren Sie die Temperatursensoren direkt in den zu messenden
Flüssigkeitsstrom. Befestigen Sie ihn mittels einer Gewindebuchse
so, dass das zylindrische Sensorende bis in die Mitte des Flüssig-
keitstroms reicht.
•
Positionieren Sie den Sensor und die Zuleitungen möglichst weit
entfernt von Hitzequellen und Hochspannung führenden Zuleitungen
(Zündkabel etc.)
© STACK Limited 2000/ISA-Racing GmbH
von
Druckzuleitung
u.U.
.
Seite 19 von 34
