IT
MSGS-200 EVO |
MODELLI

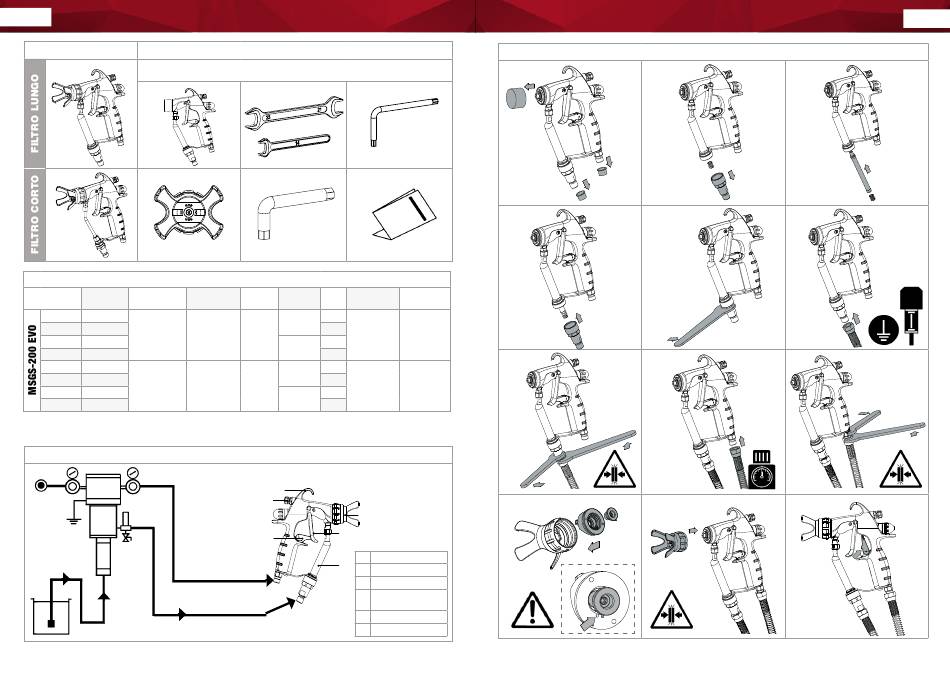

3. VERIFICA DEL PRODOTTO
Al ricevimento della pistola Multi Spray, verificare l'integrità del prodotto acquistato e controllare che i
seguenti componenti, forniti di serie, siano contenuti all'interno dell'imballo.
4. SPECIFICHE IMPORTANTI
Max. pressione
Modelli
Versioni
materiale
pressione aria
-120 SN
Filtro corto
-120 LN
Filtro lungo
120 bar
-120 SJ
Filtro corto
-120 LJ
Filtro lungo
-250 SN
Filtro corto
-250 LN
Filtro lungo
250 bar
-250 SJ
Filtro corto
-250 LJ
Filtro lungo
AI-HVLP: Per la conformità HVLP, la pressione massima di ingresso dell'aria non deve superare i 14,5 psi (1 bar) per mantenere 10 psi (0,68 bar) o meno,
all'interno dell'ugello aria. (Testato con la regolazione del ventaglio completamente chiusa e il manometro aria, montato all'ingresso aria sul calcio della
pistola).
5. SCHEMA D'INSTALLAZIONE E DESCRIZIONE DEL FUNZIONAMENTO
Raccordo aria in entrata
Raccordo vernice in entrata
18
Pistola Manuale Multi Spray
Max.
Raccordo
Raccordo
Peso
Livello rumo-
aria
materiale
(g)
rosità (LAeqT)
545
NPSM 1/4"
587
82.67
7.0 bar
G1/4"
Lpa(dB)
545
JIC 1/2"
587
545
NPSM 1/4"
587
82.67
7.0 bar
G1/4"
Lpa(dB)
545
JIC 1/2"
587
A
B
D
E
C
A
Gancio
F
B
Regolazione ventaglio
C
Blocco sicurezza
Ugello Materiale -
D
Ugello aria
E
Grilletto
F
Porta-filtro
MSGS-200 EVO |
6. MESSA IN FUNZIONE DELLA PISTOLA
1
Torx T10
4
Massima
Temperatura
5-40 C°
7
5-40 C°
10
Pistola Manuale Multi Spray
2
3
5
6
8
9
11
12
IT
19
