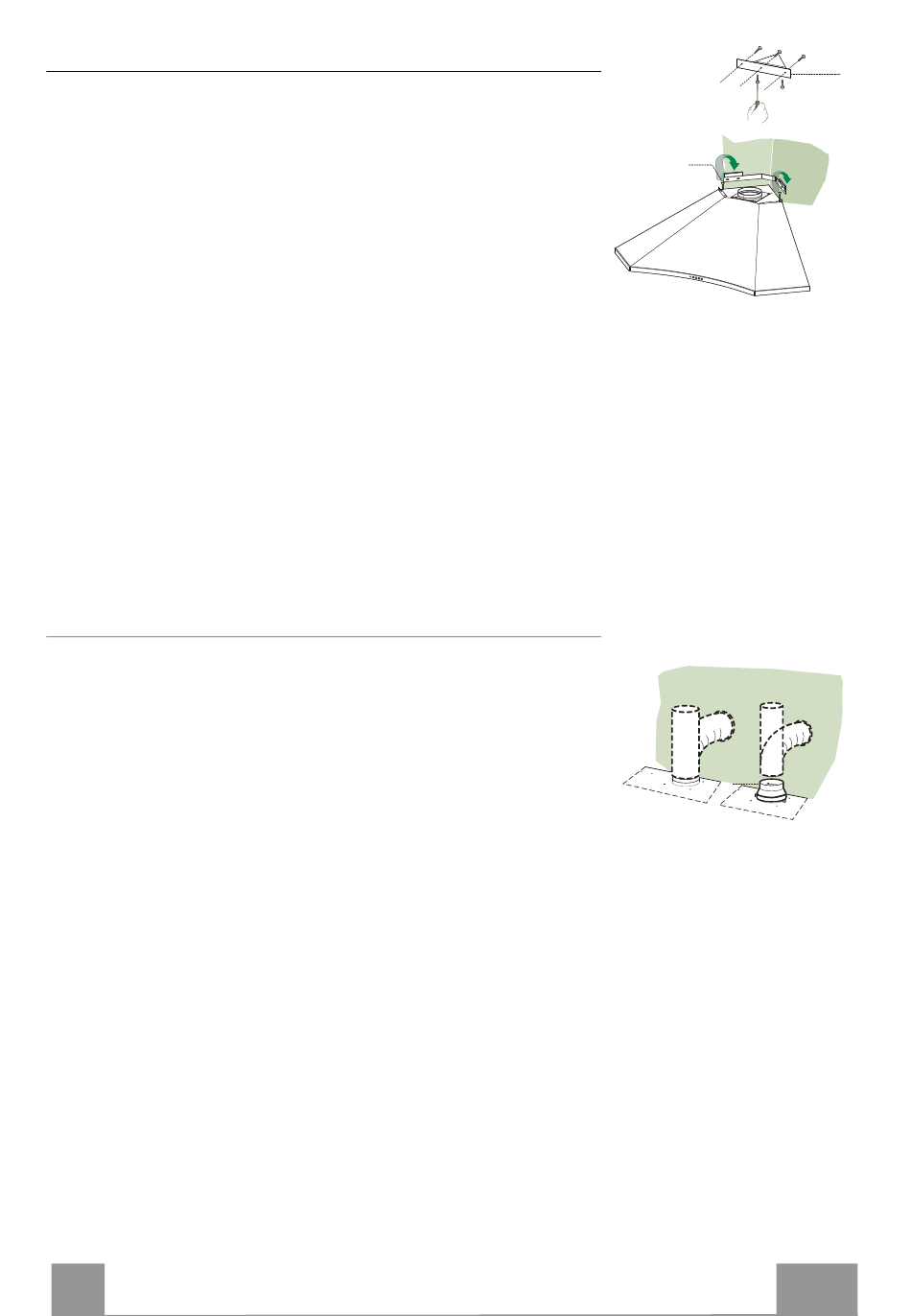

Montaggio Corpo Cappa
Prima di installare la Cappa al muro, bisogna Agganciare il Tap-
po 30 al Corpo Cappa procedendo come segue:
• Allentare le 2 Viti che uniscono i particolari che formano il
Tappo 30.
• Agganciare il Tappo 30 alla Cappa con 3 Viti (2,9 x 9,5) in
dotazione.
• Regolare a metà corsa le Viti Vr situate sui punti di aggancio
del Corpo Cappa.
• Agganciare il Corpo Cappa alla Staffa predisposta.
• Ora è possibile livellare il corpo cappa agendo sulle viti Vr.
• Serrare la 2 Viti del Tappo, precedentemente allentate, solo
dopo aver trovato la giusta posizione muovendo la parte mobi-
le di esso.
• Nel caso si ritenga opportuno è possibile assicurare la cappa al
muro per mezzo di altre due viti con tassello, posizionabili
dall'interno del corpo cappa.
USCITA ARIA VERSIONE ASPIRANTE
Per installazione in Versione Aspirante collegare la Cappa alla
tubazione di uscita per mezzo di un tubo rigido o flessibile di
ø150 o 120 mm, la cui scelta è lasciata all'installatore.
• Per collegamento con tubo ø120 mm, inserire la Flangia di ri-
duzione 9 sull'Uscita del Corpo Cappa.
• Fissare il tubo con adeguate fascette stringitubo. Il materiale
occorrente non è in dotazione.
• Togliere eventuali Filtri Antiodore al Carbone attivo.
