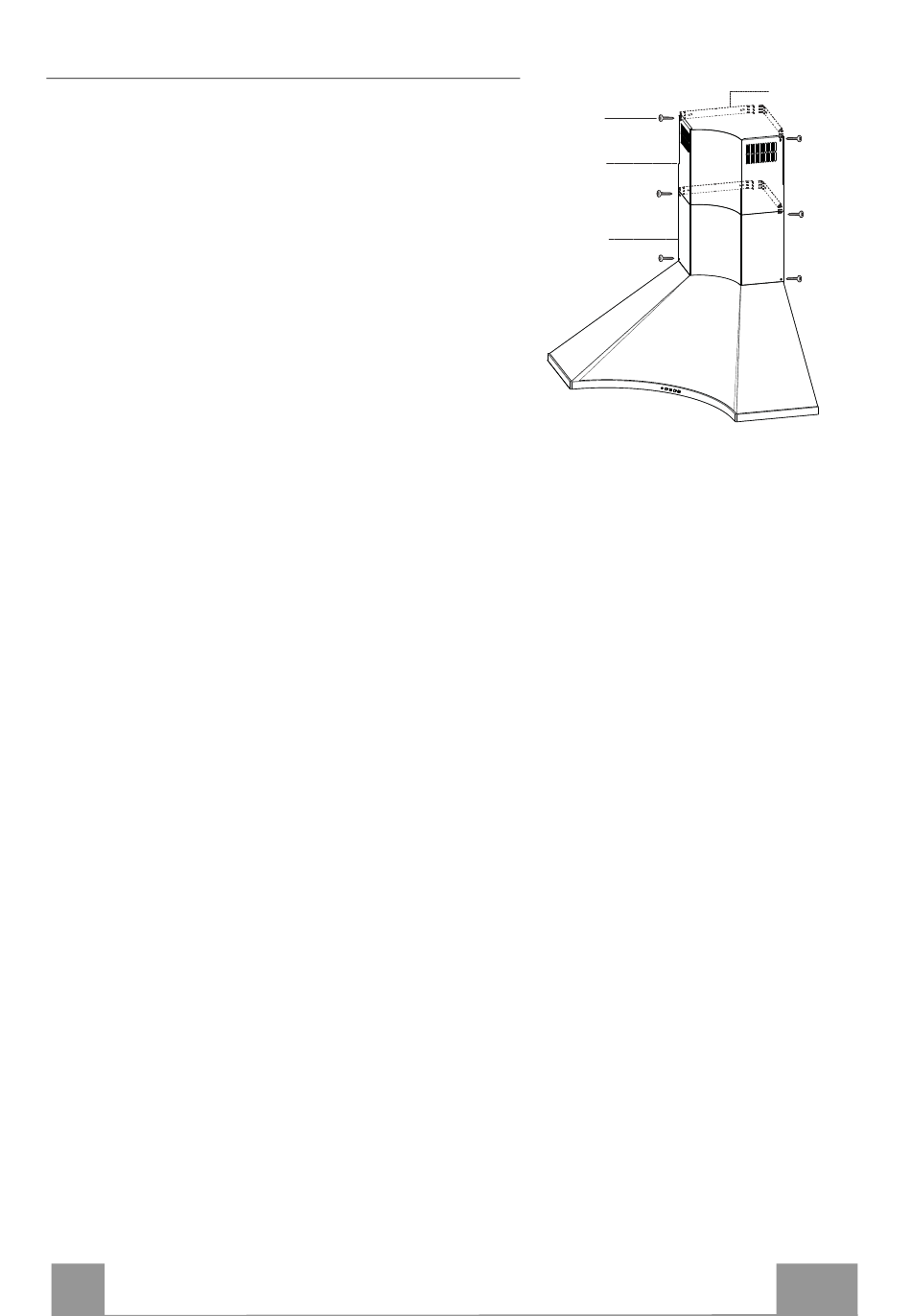

Montaggio Camino
Camino superiore
• Allargare leggermente le due falde laterali, aggan-
ciarle dietro le Staffe 7.2.1 e richiuderle fino a battu-
ta.
• Fissare lateralmente alle Staffe con 4 Viti 12c (2,9 x
9,5) in dotazione.
Camino inferiore
• Allargare leggermente le due falde laterali del Cami-
no, agganciarle tra il Camino superiore e la parete e
richiuderle fino a battuta.
• Fissare lateralmente la parte inferiore al Corpo Cap-
pa, con 2 Viti 12c (2,9 x 9,5) in dotazione.
